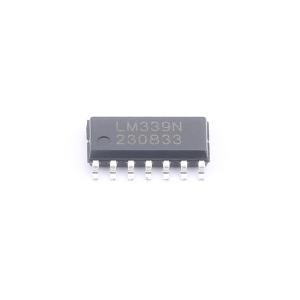

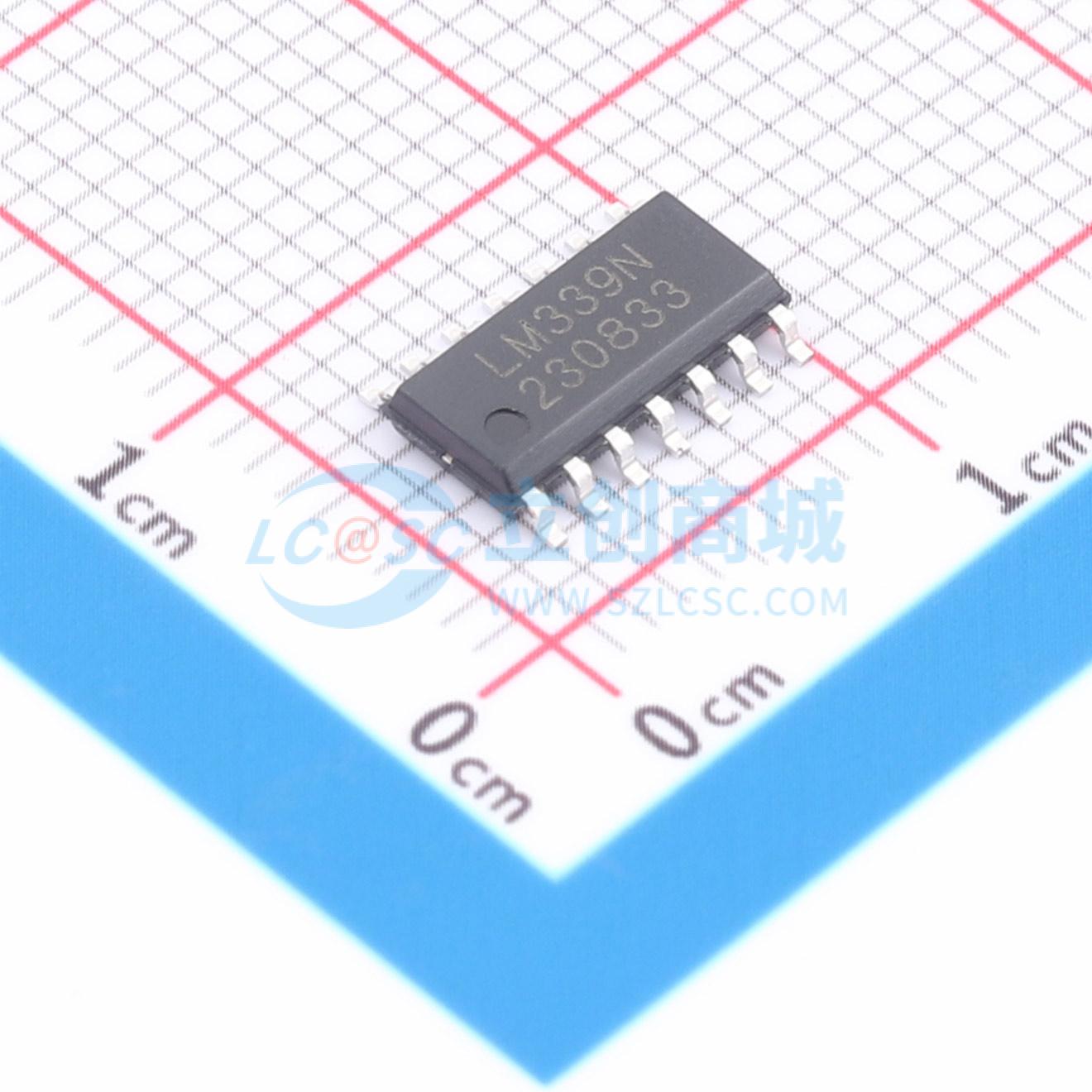

LM339-DW
四路电压比较器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- LM339是一款四路电压比较器电路，由四个独立的前置电压比较器组成，其偏移电压规格可低至3mV，主要应用于消费类和工业类电子产品中。
- 品牌名称
- DOWO(东沃)
- 商品型号
- LM339-DW
- 商品编号
- C47355702
- 商品封装
- SOP-14
- 包装方式
- 编带
- 商品毛重
- 0.27028克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 比较器 | |
| 比较器数 | 四路 | |
| 输入失调电压(Vos) | 1mV | |
| 输入偏置电流(Ib) | 25nA | |
| 输出模式 | CMOS；TTL | |
| 静态电流(Iq) | 400uA | |
| 工作温度 | -20℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 最大电源宽度(Vdd-Vss) | 36V | |
| 单电源 | 3V~36V | |
| 双电源(Vee ~ Vcc) | 1.5V~18V；-18V~-1.5V | |
| 输入失调电流(Ios) | 5nA | |
| 响应时间(tr) | 1.3us | |
| 功能特性 | - |
商品概述
LM339是一款四路电压比较器电路，由四个独立的精密电压比较器组成，其输入失调电压规格可低至3mV，主要应用于消费类和工业类电子产品。该器件可在单电源或双电源条件下工作，其工作电流与电源电压大小无关。它还具有一个独特特性，即其输入共模电压范围可低至地电平，适用于单电源供电。该器件提供SOP14和DIP14封装形式。
商品特性
- 工作电源电压范围宽：单电源为3V ~ 36V；双电源为±1.5V ~ ±18V
- 输入偏置电流低：典型值为25nA
- 输入失调电流低：典型值为±5nA
- 输出兼容TTL、MOS和CMOS逻辑电平
应用领域
- 工业
- 信息娱乐系统和仪表组
- 汽车应用
- 电源监控
- 峰值检测器
- 逻辑电压转换
