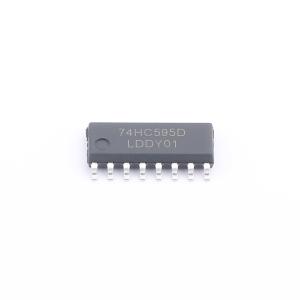

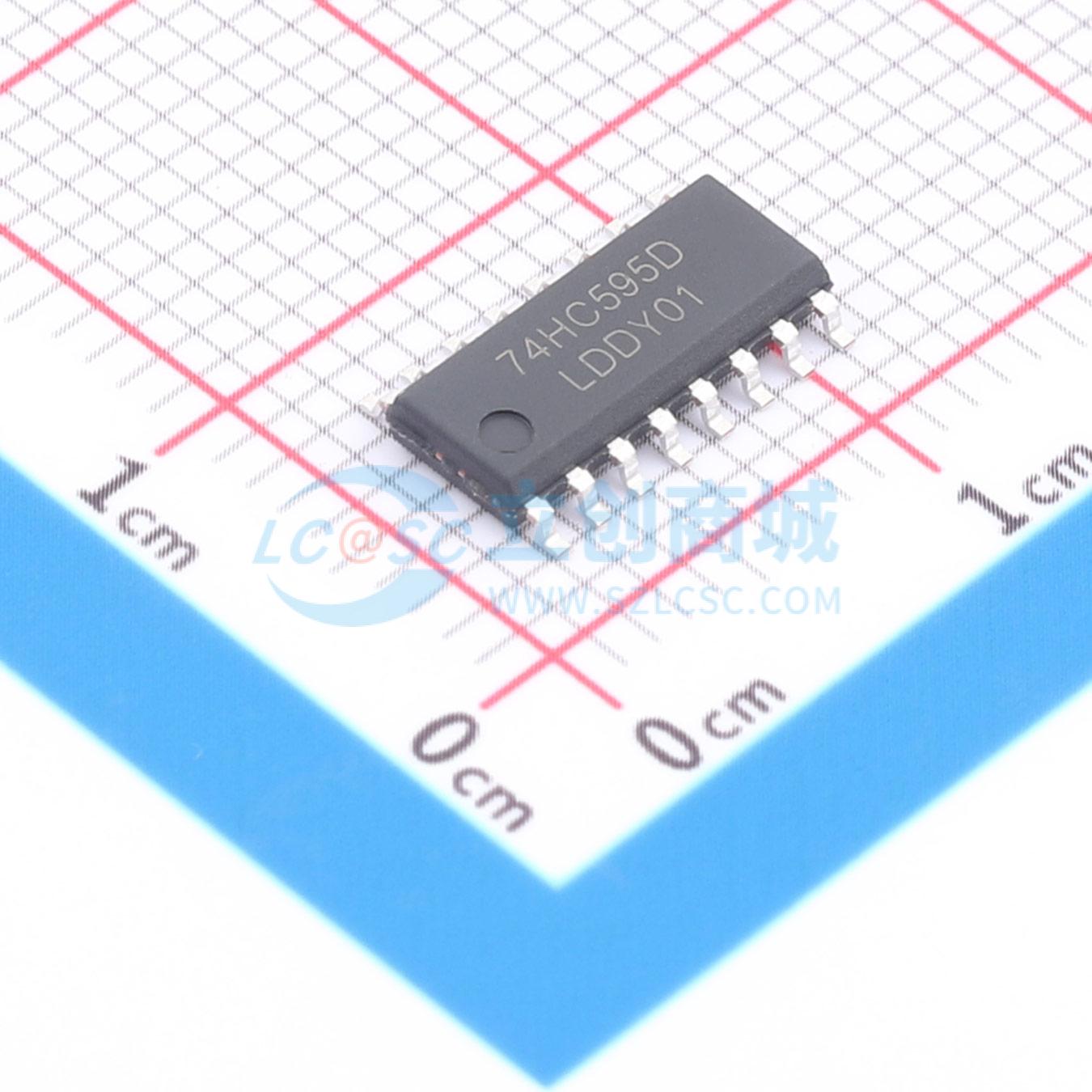

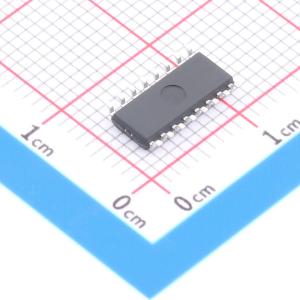

74HC595D-DW
带三态输出的八位移位寄存器
- 描述
- 74HC595D 是高速硅栅CMOS 器件，引脚兼容低功耗肖特基TTL 电路（LSTTL）。它符合JEDEC 标准no.7A。
- 品牌名称
- DOWO(东沃)
- 商品型号
- 74HC595D-DW
- 商品编号
- C47355694
- 商品封装
- SOP-16
- 包装方式
- 编带
- 商品毛重
- 0.2942克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 移位寄存器 | |
| 功能 | 串行至并行 | |
| 工作电压 | 2V~6V | |
| 时钟频率(fc) | 108MHz | |
| 元件数 | 1 | |
| 输出类型 | 三态 |
| 属性 | 参数值 | |
|---|---|---|
| 系列 | 74HC | |
| 耗散功率(Pd) | 500mW | |
| 传播延迟(tpd) | 27ns@6V | |
| 分辨率(位) | 8 | |
| 工作温度 | -20℃~+85℃ | |
| 功能特性 | 异步清零功能；输出使能 |
商品概述
74HC595D 是一款高速硅栅 CMOS 器件，其引脚与低功耗肖特基 TTL 电路兼容。该器件符合 JEDEC 7A 标准。它由一个八位移位寄存器和一个带三态输出的存储寄存器组成。移位寄存器和存储寄存器具有独立的时钟。数据在移位时钟的上升沿移入移位寄存器，并在存储时钟的上升沿从移位寄存器传输到存储寄存器。若将两个时钟连接在一起，则移位寄存器中的数据将始终比存储寄存器中的数据提前一个时钟周期。移位寄存器具有一个串行数据输入端、一个用于级联的串行输出端以及一个低电平有效的异步主复位端。存储寄存器提供八位并行三态总线驱动输出。当输出使能端为低电平时，输出有效；当输出使能端为高电平时，输出处于高阻态。
商品特性
- 八位串行输入
- 八位串行或并行输出
- 带三态输出的存储寄存器
- 带直接清零端的移位寄存器
- 典型移位频率为 100MHz
- 具备 ESD 保护
应用领域
- 串并转换
- 远程控制保持寄存器
