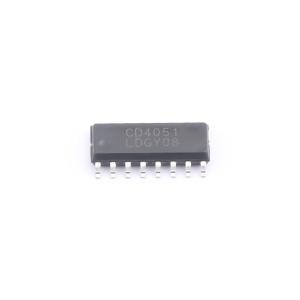

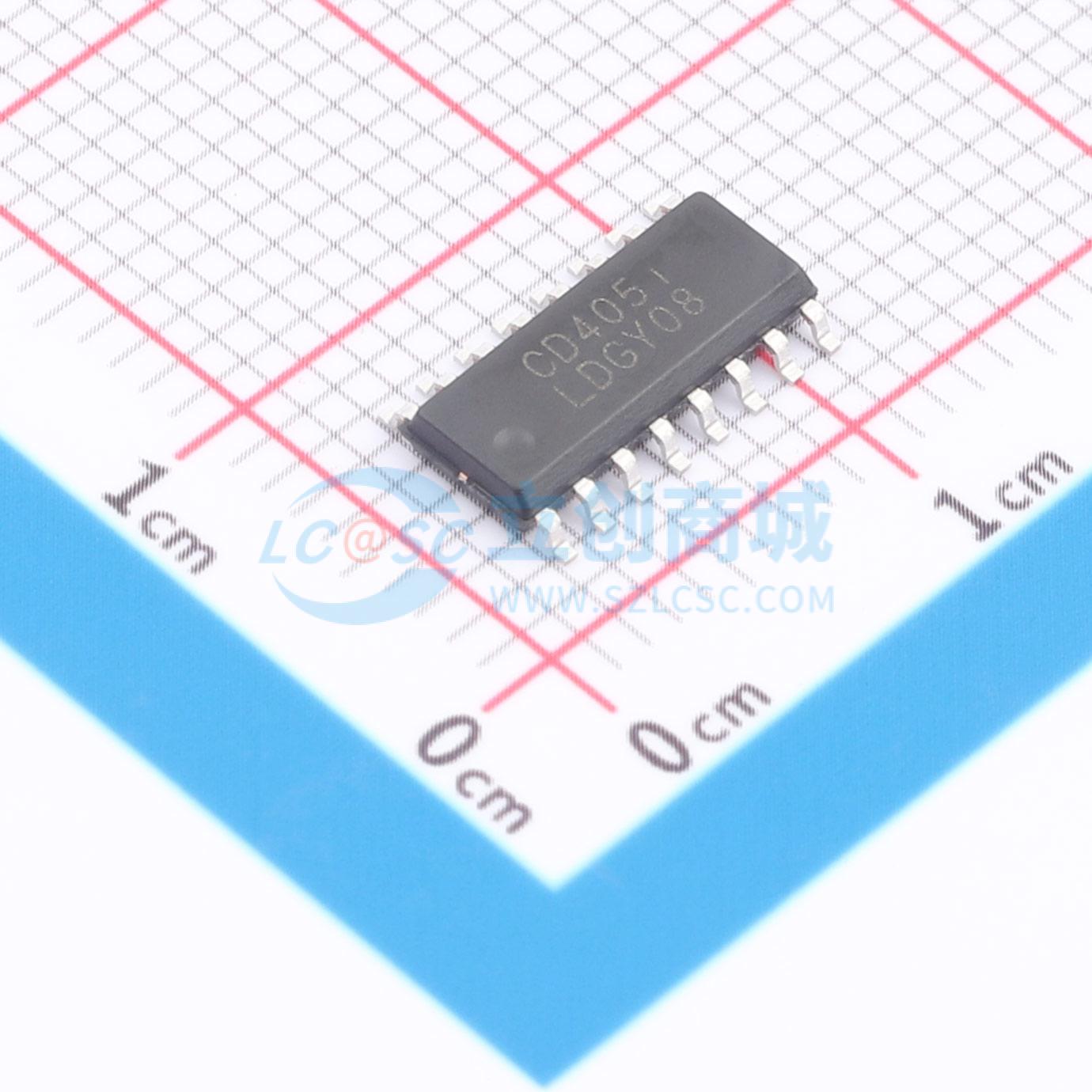

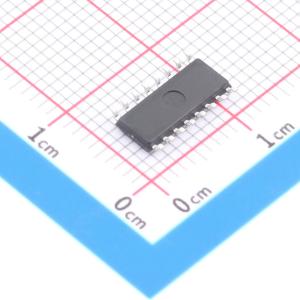

CD4051-DW
八选一模拟开关
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- CD405X 系列模拟开关是用数字信号控制多路调制/选择模拟开关，具有低导通电阻和很低的截止漏电流。幅值为 4.5V~18V 的数字信号可控制峰峰值为 18V 的模拟信号。这些开关电路在整个 VDD-VSS 和 VDD-VEE 电源范围内具有极低的静态功耗。CD4051 为一个八选一模拟开关，有 A、B、C 三个二进制控制输入端和 INH 输入，这三个二进制信号可将 8 个模拟通道中任一个置为导通状态，INH 输入端输入“1”电平时将模拟开关所有通道置为关断状态，输入“0”电平时将模拟开关所有通道置为导通状态。
- 品牌名称
- DOWO(东沃)
- 商品型号
- CD4051-DW
- 商品编号
- C47355695
- 商品封装
- SOP-16
- 包装方式
- 编带
- 商品毛重
- 0.26644克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟开关/多路复用器 | |
| 开关电路 | 8:1 | |
| 通道数 | 1 | |
| 导通电阻(Ron) | 80Ω | |
| 工作电压 | 5V~15V | |
| 导通电容(Con) | 0.2pF |
| 属性 | 参数值 | |
|---|---|---|
| 导通时间(ton) | - | |
| 关闭时间(toff) | - | |
| 带宽 | 40MHz | |
| 工作温度 | -20℃~+85℃ | |
| 传播延迟(tpd) | 35ns | |
| 功能特性 | 电平转换 |
商品概述
CD405X系列模拟开关采用数字信号控制多路调制或选择模拟开关，具备低导通电阻和极低的截止漏电流。数字信号幅度为4.5V ~ 18V可控制峰峰值为18V的模拟信号。这些开关电路在VDD-VSS和VDD-VEE整个电源范围内具有极低的静态功耗。CD4051是一款八选一模拟开关，配备A、B、C三个二进制控制输入端和一个INH输入。这三个二进制信号可选择八个模拟通道中的任意一个导通。当INH输入端为高电平时，所有模拟通道关断；为低电平时，所有通道导通。
商品特性
- 很宽的数字控制与传输模拟信号电压范围：数字4.5V ~ 18V，模拟18V
- 低导通电阻：80Ω（当VDD-VEE=15V，信号大于15Vpp时）
- 极低的静态功耗
- 高关态电阻
- 通过4.5V ~ 18V数字地址信号进行逻辑电平转换，以开关18Vpp的模拟信号
- 内置二进制地址解码器
