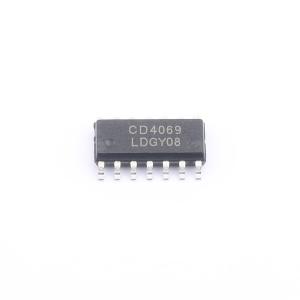

CD4069-DW
CD4069-DW
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- CD4069由六个CMOS反相器电路构成，每一路反相器都相对独立，具有高抗干扰能力和驱动能力。正常工作时，通常VDD接电源，Vss接地，没有使用的输入端必须接VDD，Vss或其他输入端。此器件可应用于不需要电路中等功耗TTL驱动和逻辑电平转换功能的通用反相器应用。CD4069采用SOP14和DIP14封装形式。
- 品牌名称
- DOWO(东沃)
- 商品型号
- CD4069-DW
- 商品编号
- C47355699
- 商品封装
- SOP-14
- 包装方式
- 编带
- 商品毛重
- 0.24724克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 反相器 | |
| 工作电压 | 3V~15V | |
| 静态电流(Iq) | 1uA | |
| 通道数 | 6 | |
| 灌电流(IOL) | 18mA | |
| 拉电流(IOH) | 3.6mA |
| 属性 | 参数值 | |
|---|---|---|
| 输入高电平(VIH) | 4V；12.5V；8V | |
| 输入低电平(VIL) | 2V；1V；2.5V | |
| 输出高电平(VOH) | 9.95V；4.95V；14.95V | |
| 低电平范围(VOL) | 50mV | |
| 传播延迟(tpd) | 32ns@15V,50pF | |
| 工作温度 | -20℃~+85℃ |
