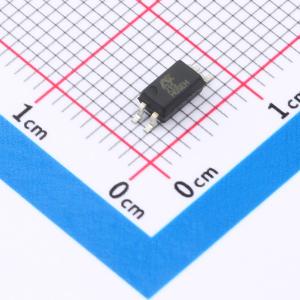

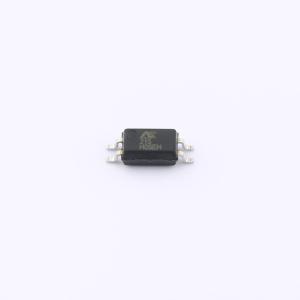

温馨提醒：图片仅供参考，商品以实物为准
AT215-CuH-S
DC 3.75kV
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- AT215是一款由发光二极管和达林顿晶体管组成的光电耦合器。 四引脚封装（SSOP4）。广泛应用于：开关电源 ，智能电表、工业控制 ，测量仪器、办公设备， 比如复印机、 家用电器， 比如空调、风扇、热水器等。
- 品牌名称
- AOTE(奥特)
- 商品型号
- AT215-CuH-S
- 商品编号
- C47355584
- 商品封装
- SSOP-4
- 包装方式
- 编带
- 商品毛重
- 0.178633克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | DC | |
| 输出类型 | 达林顿晶体管 | |
| 正向压降(Vf) | 1.2V | |
| 输出电流 | 90mA | |
| 隔离电压(Vrms) | 3.75kV | |
| 直流反向耐压(Vr) | 6V | |
| 负载电压 | 40V | |
| 输出通道数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 集射极饱和电压(VCE(sat)) | 800mV@20mA,5mA | |
| 上升时间(tr) | 60us | |
| 下降时间 | 53us | |
| 工作温度 | -55℃~+110℃ | |
| 电流传输比(CTR)最小值 | 600% | |
| 电流传输比(CTR)最大值/饱和值 | 7500% | |
| 总功耗(Pd) | 150mW | |
| 正向电流(If) | 50mA | |
| 功能特性 | 达林顿输出结构 |
商品概述
采用高效光电转换技术与先进封装工艺，实现输入与输出之间的可靠电气隔离，支持SSOP4封装形式，能够适应多样化的应用场景需求。
商品特性
- 输入-输出隔离电压Vios=3750 Vrms
- 电流传输比CTR：600-7500%
- 峰值击穿电压：BVCEO=40V
- 爬电距离 >7.0mm
- 输入-输出绝缘厚度 >0.4mm
- 防潮等级：MSL class1
- 产品符合ROHS、REACH及HF等环保法规要求
应用领域
- 光伏储能系统
- 工业自动化控制
- 电源管理
- 通信与数字电路
