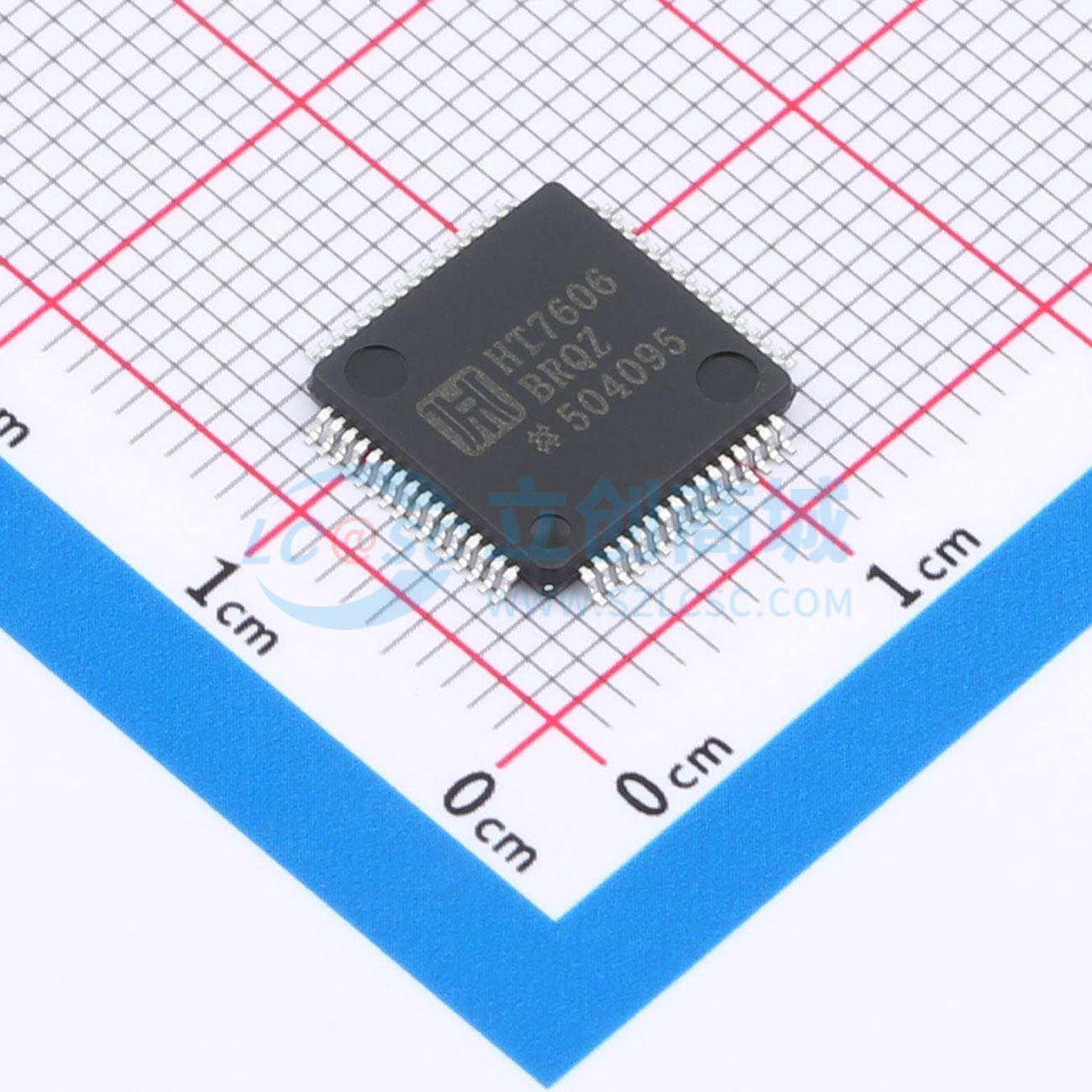

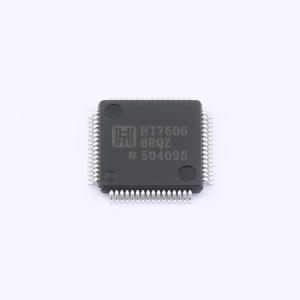

温馨提醒：图片仅供参考，商品以实物为准
HT7606BRQZ
8通道DAS，内置16位、双极性输入、同步采样ADC
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 8通道DAS，内置16位，双极性输入，同步采样ADC
- 品牌名称
- HTCSEMI(海天芯)
- 商品型号
- HT7606BRQZ
- 商品编号
- C47326419
- 商品封装
- LQFP-64(10x10)
- 包装方式
- 编带
- 商品毛重
- 0.617克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | ADC/DAC-专用型 | |
| 分辨率(位) | 16 | |
| 通道数 | 8 | |
| 工作电压 | 4.75V~5.25V | |
| 接口类型 | SPI | |
| 芯片类型 | - | |
| 工作温度 | -40℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 采样率 | 200kHz | |
| 静态电流(Iq) | 6uA | |
| 积分非线性 | 0.5LSB；2LSB | |
| 功能特性 | 双极性输入；掉电模式；内置基准源；数字滤波 | |
| ADC架构 | SAR | |
| 微分非线性 | 2LSB |
商品概述
16位、8通道同步采样的模数转换器芯片，内置模拟输入钳位保护、二阶抗混叠滤波器、跟踪保持放大器、16位电荷再分配逐次逼近型模数转换器、灵活的数字滤波器、2.5V基准电压源、基准电压缓冲以及高速串行和并行接口。采用5V单电源供电，可处理±10V和±5V真双极性输入信号，所有通道均能以高达200kSPS的吞吐率采样。输入钳位保护电路可耐受最高±16.5V的电压。无论以何种采样频率工作，模拟输入阻抗均为1MΩ。采用单电源工作，具有片内滤波和高输入阻抗，因此无需外置运算放大器和双极性电源。抗混叠滤波器的3dB截止频率为22.9kHz，在200kSPS采样率下，具有40dB的抗混叠抑制特性。灵活的数字滤波器采用引脚驱动，可改善信噪比。
商品特性
- 8路同步采样输入
- 真双极性模拟输入范围: ±10V, ±5V
- 5V单模拟电源，VDRIVE:2.3V~5V
- 全集成的数据采集解决方案
- 灵活的并行/串行接口
- 模拟输入通道提供 8kV ESD 保护
- 无过采样下，87.5dB SNR, -108dB THD
- 低功耗：95mW
- 待机功耗：35mW
应用领域
- 电力线监控和保护系统
- 多相电机控制
- 仪表和控制系统
- 多轴定位系统
