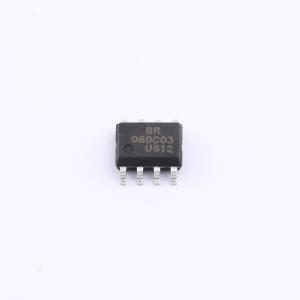

温馨提醒：图片仅供参考，商品以实物为准
BRCS080C03SC
N沟道+P沟道 耐压:30V 电流:15.5A 11.5A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 类型: N+P，漏源电压(Vdss): 30V/-30V，连续漏极电流(Id): 15.5A/-11.5A，导通电阻(RDS(on)): 15mΩ@4.5V/-20mΩ@4.5V
- 品牌名称
- BLUE ROCKET(蓝箭)
- 商品型号
- BRCS080C03SC
- 商品编号
- C46962470
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.1285克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道+1个P沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 15.5A；11.5A | |
| 导通电阻(RDS(on)) | 12mΩ@10V；7.5mΩ@10V | |
| 耗散功率(Pd) | 3.2W | |
| 阈值电压(Vgs(th)) | 1.5V；1.8V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 35nC@10V；40nC@10V | |
| 输入电容(Ciss) | 1.17nF；2.1nF | |
| 反向传输电容(Crss) | 640pF；100pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道+P沟道 | |
| 输出电容(Coss) | 110pF；1.9nF |
商品概述
SOP-8塑封封装互补增强模式场效应管。
商品特性
- N沟道
- P沟道
- VDS(V) = 30 V
- ID = 15.5 A
- VDS(V) = -30 V
- ID = -11.5 A
- RDS(ON)@10 V < 8 mΩ (典型值7.5 mΩ)
- RDS(ON)@ - 10 V < 13 mΩ (典型值12 mΩ)
- RDS(ON) @ 4.5 V < 15 mΩ (典型值11 mΩ)
- RDS(ON)@ - 4.5 V < 20 mΩ (典型值17 mΩ)
- 无卤产品。
应用领域
- 电池保护开关
- 移动设备电池充放电
- 负载开关
