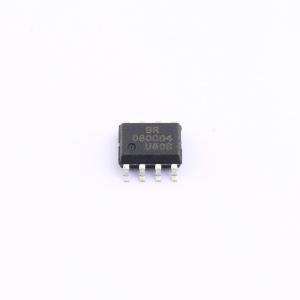

温馨提醒：图片仅供参考，商品以实物为准
BRCS080C04SC
N沟道+P沟道 47V 11A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 类型: N+P，漏源电压(Vdss): 40V/-40V，连续漏极电流(Id): 15A/-11A，导通电阻(RDS(on)): 15mΩ@4.5V/-30mΩ@4.5V
- 品牌名称
- BLUE ROCKET(蓝箭)
- 商品型号
- BRCS080C04SC
- 商品编号
- C46962469
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.13克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道+1个P沟道 | |
| 漏源电压(Vdss) | 45V；47V | |
| 连续漏极电流(Id) | 11A；15A | |
| 导通电阻(RDS(on)) | 8mΩ@10V；13mΩ@10V | |
| 阈值电压(Vgs(th)) | 1.6V；1.7V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 21nC；42nC | |
| 输入电容(Ciss) | 2.68nF；850pF | |
| 反向传输电容(Crss) | 870pF；30pF | |
| 类型 | N沟道+P沟道 | |
| 输出电容(Coss) | 115pF；1.15nF | |
| 栅极电压(Vgs) | ±20V |
商品概述
SOP-8塑封封装互补增强模式场效应管。
商品特性
- N沟道
- P沟道
- VDS(V) = 40 V,ID = 15 A
- VDS(V) = -40 V,ID = -11 A
- RDS(ON)@10 V < 9 mΩ(典型值8 mΩ)
- RDS(ON)@ - 10 V < 15 mΩ(典型值13 mΩ)
- RDS(ON)@4.5 V < 15 mΩ(典型值10 mΩ)
- RDS(ON) @ - 4.5 V < 30 mΩ(典型值17 mΩ)
- 无卤产品
应用领域
- 电池保护开关
- 移动设备电池充放电
- 负载开关
