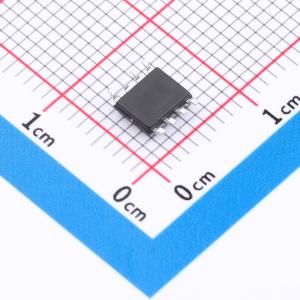

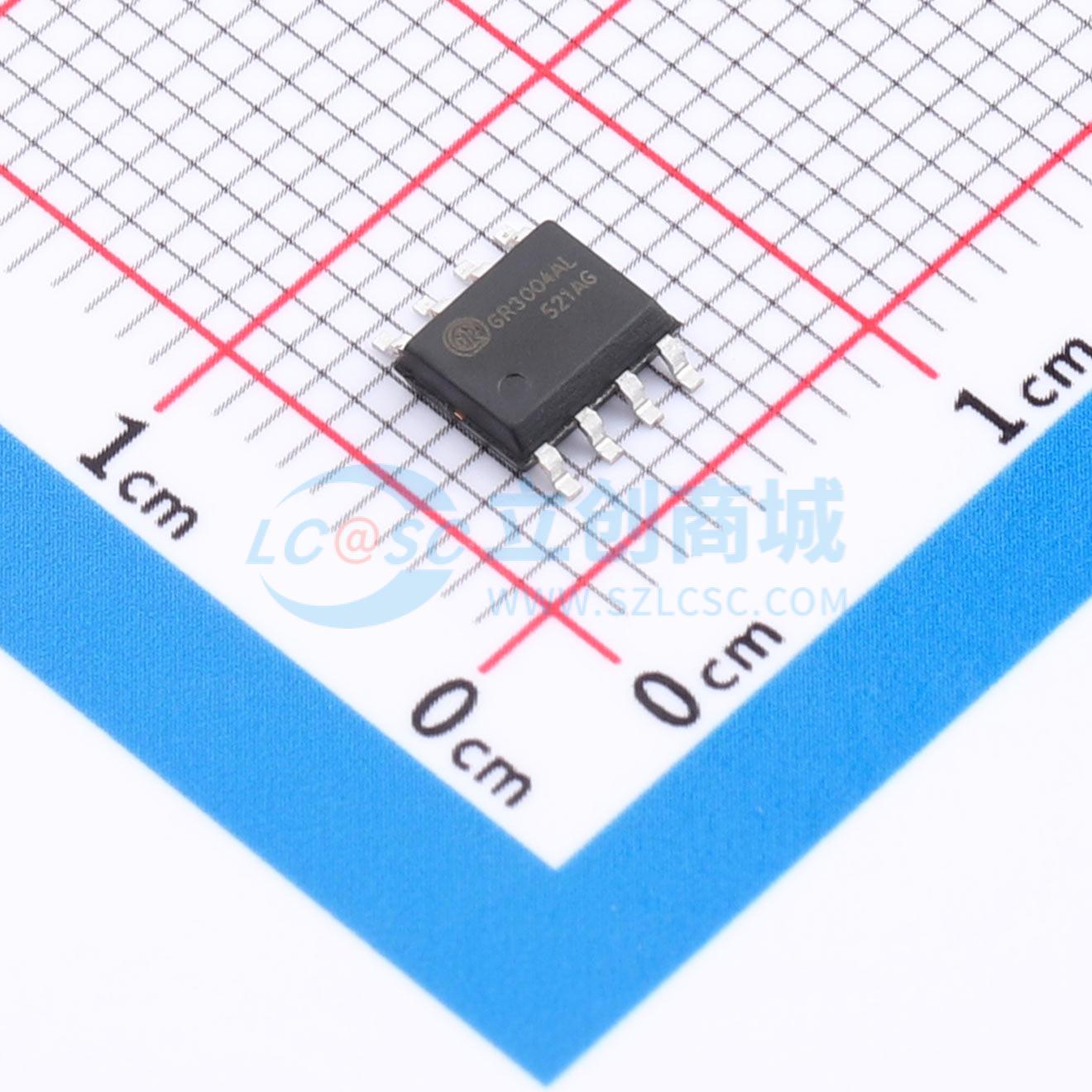

温馨提醒：图片仅供参考，商品以实物为准
GR3004AL
锂电池充电/放电全集成控制芯片
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 200mA充电4灯指示TWS充电仓SOC
- 商品型号
- GR3004AL
- 商品编号
- C46613876
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.163克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电池管理 | |
| 芯片类型 | 保护芯片；充电芯片 | |
| 工作电压 | 4.5V~5.5V | |
| 最大充电电流 | 220mA | |
| 充电饱和电压 | 4.2V | |
| 放电截止电压 | 2.8V | |
| 电池类型 | 锂电池 | |
| 电池节数 | - |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -25℃~+125℃ | |
| 电池温度检测 | 不支持 | |
| 0V电池充电 | 支持 | |
| 静态电流(Iq) | 7uA | |
| 均衡电流 | - | |
| 接口类型 | - | |
| 功能特性 | - |
商品概述
GR3004AL 是一款应用于锂电池充电与放电管理的全集成电源管理芯片，内部集成了锂电池充电管理、同步升压转换器、电池电量管理和保护功能模块。该芯片支持负载接入自动识别以及轻载自动关机，自动关机后芯片待机电流仅7uA。其充电电流为 0.22A，同步升压输出电流为0.8A。GR3004AL 内置电源路径管理，支持边充边放功能，并内置过流和短路保护。
商品特性
- 支持边充边放
- 负载接入自动识别
- 无负载16S自动关机
- 支持按键开关机
- 7uA 超低待机电流
- 充电电流：0.22A
- 放电电流：最大 0.8A
- 预设电池充满电压 4.2V
- 智能温度控制
- 输出过压、短路、过流保护
- SOP8 封装
应用领域
- 移动电源
- TWS 充电仓
- 锂电池充电/放电应用
