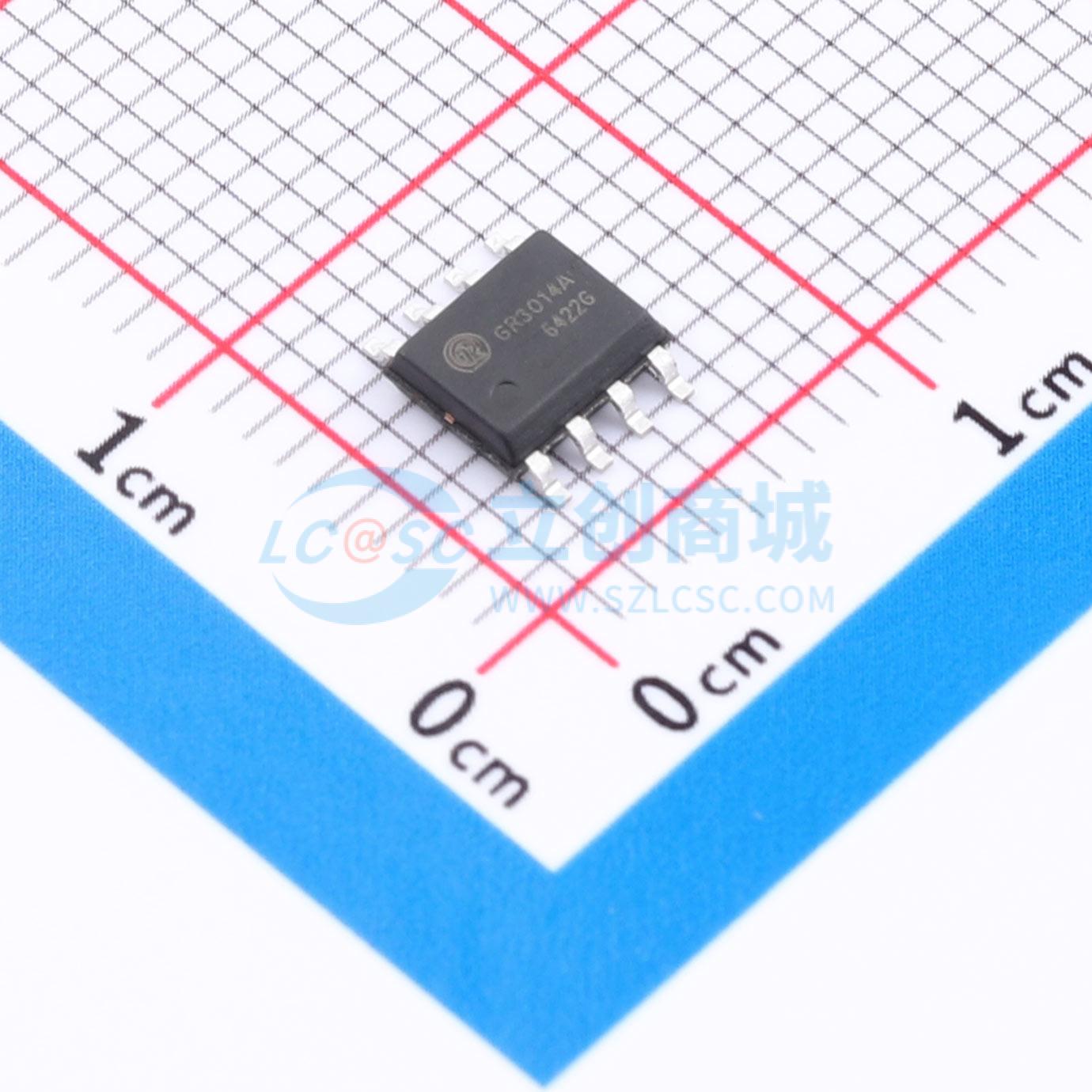

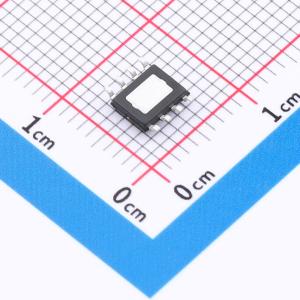

温馨提醒：图片仅供参考，商品以实物为准
GR3014A
0.38A充电0.8A放电自动开关机蓝牙充电座SOC
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 380mA充电4灯指示TWS充电仓SOC
- 商品型号
- GR3014A
- 商品编号
- C46613873
- 商品封装
- ESOP-8L
- 包装方式
- 编带
- 商品毛重
- 0.16325克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电池管理 | |
| 芯片类型 | 保护芯片；充电芯片 | |
| 工作电压 | 4.5V~5.5V | |
| 最大充电电流 | 420mA | |
| 充电饱和电压 | 4.2V | |
| 放电截止电压 | 2.8V | |
| 电池类型 | 锂电池 | |
| 电池节数 | - |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+150℃ | |
| 电池温度检测 | 不支持 | |
| 0V电池充电 | 不支持 | |
| 静态电流(Iq) | 7uA | |
| 均衡电流 | - | |
| 接口类型 | - | |
| 功能特性 | 过流保护；恒压充电；恒流充电；自动再充电；充电终止；过压保护；过放保护；涓流充电；短路保护 |
商品概述
GR3014A 是一款集成了锂电池充电管理、同步升压转换器、电池电量管理和保护功能的系统级芯片，专为蓝牙充电座设计。其高度集成的功能显著减少了外部元件数量，有助于缩小方案尺寸并降低物料清单成本。芯片自身待机电流仅为 7uA。其充电电流为 0.38A，同步升压转换器支持 0.8A 输出电流，并支持自动与按键开关机功能，自动关机电流阈值为 4mA。芯片内置电源路径管理，支持边充电边放电操作，并在该模式下提供重载与短路保护，这不仅节省了外部二极管，也有效防止了外部二极管在重载或短路条件下损坏。
商品特性
- 内置带保护的电源路径管理，支持边充电边放电
- 自动开机和按键单击开机
- 自动关机和按键长按关机，自动关机电流为 4mA
- 超低待机电流，仅 7uA
- 充电电流 0.38A
- 放电电流 0.8A
- 预设 4.2V/4.35V 充电电压
- 智能温度调节功能
- 输出短路保护、重载保护、输入过压保护
- ESOP-8L 封装
应用领域
- 蓝牙耳机充电座
- 手电筒
- 电池供电手持便携式设备
