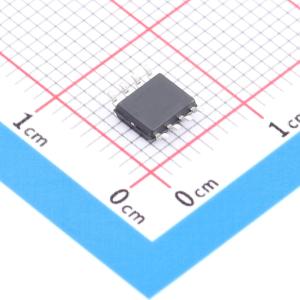

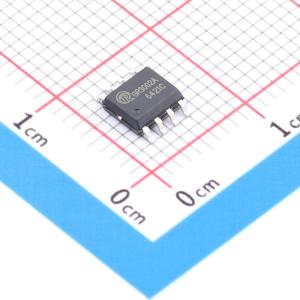

温馨提醒：图片仅供参考，商品以实物为准

GR3002A

0.38A充电0.8A放电自动开关机蓝牙充电座SOC

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 380mA充电2灯指示TWS充电仓SOC
品牌名称: GRAIN SEMICONDUCTOR(谷雨)
商品型号: GR3002A
商品编号: C46613740
商品封装: SOP-8L
包装方式: 编带
商品毛重: 0.15596克(g)

商品参数

	属性	参数值
	电池类型	锂电池
	工作温度	-40℃~+150℃
	电池温度检测	不支持
	0V电池充电	不支持
	静态电流(Iq)	7uA
	功能特性	过流保护；恒压充电；恒流充电；自动再充电；充电终止；过压保护；过放保护；涓流充电；短路保护

商品概述

GR3002A 是一款集成锂电池充电管理、同步升压转换器、电池电量管理和保护功能的蓝牙充电座 SOC。芯片完整的功能集成使得外部应用元件极少，可以很大程度减小方案尺寸，降低 BOM 成本，同时芯片自身待机电流只有 7uA。GR3002A 充电电流为 0.38A，同时同步升压转换器支持 0.8A 输出，支持自动开关机和按键开关机，自动关机电流 4mA。GR3002A 内置电源路径管理，支持边充边放功能，边充边放时也提供重载和短路保护，节省外置二极管的同时，有效避免外置二极管在重载和短路时烧坏。

商品特性

内置带保护的电源路径管理，支持边充边放，自动开机（支持）按键单击开机
自动关机（支持）按键长按关机
自动关机电流 4mA
超低待机电流仅 7uA
充电电流 0.38A
放电电流 0.8A
预设 4.2V/4.35V 充电电压
智能温度调节功能
输出短路保护/重载保护/输入过压保护
SOP-8L 封装

应用领域

蓝牙耳机充电座
手电筒
电池供电手持便携式设备

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	电池管理
	芯片类型	保护芯片；充电芯片
	工作电压	4.5V~5.5V
	最大充电电流	420mA
	充电饱和电压	4.2V
	放电截止电压	2.8V
