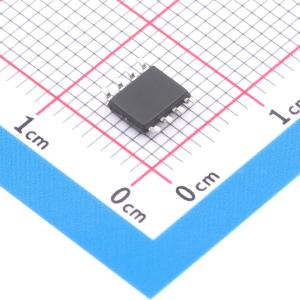

温馨提醒：图片仅供参考，商品以实物为准

GR3002AS

0.3A充电0.8A放电自动开关机蓝牙充电座SOC

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 300mA充电2灯指示TWS充电仓SOC
品牌名称: GRAIN SEMICONDUCTOR(谷雨)
商品型号: GR3002AS
商品编号: C46613741
商品封装: SOP-8
包装方式: 编带
商品毛重: 0.1635克(g)

商品参数

	属性	参数值
	工作温度	-40℃~+150℃
	电池温度检测	不支持
	0V电池充电	不支持
	静态电流(Iq)	7uA
	均衡电流	-
	接口类型	-
	功能特性	过流保护；恒压充电；恒流充电；充电终止；自动再充电；过压保护；过放保护；涓流充电；短路保护

商品概述

GR3002AS是一款集成了锂电池充电管理、同步升压转换器、电池电量管理和保护功能的蓝牙充电座系统级芯片。其高度集成的设计极大地减少了外部元件数量，有助于缩小方案尺寸并降低物料清单成本。该芯片自身待机电流仅为7uA。其充电电流为0.3A，同步升压转换器支持0.8A输出电流，并支持自动开关机与按键开关机功能，自动关机电流阈值为4mA。芯片内置电源路径管理，支持边充电边放电操作，并在该模式下提供重载与短路保护，这不仅节省了外部二极管，也有效防止了外部二极管在重载或短路情况下损坏。

商品特性

内置带保护的电源路径管理，支持边充电边放电
支持自动开机与按键单击开机
支持自动关机与按键单击关机，自动关机电流为4mA
超低待机电流，仅7uA
充电电流0.3A
放电电流0.8A
预设4.2V/4.35V充电电压
具备智能温度调节功能
提供输出短路保护、重载保护及输入过压保护
采用SOP-8L封装

应用领域

蓝牙耳机充电座
手电筒
电池供电手持便携式设备

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	电池管理
	芯片类型	充电芯片
	工作电压	4.5V~5.5V
	最大充电电流	300mA
	充电饱和电压	4.2V
	放电截止电压	2.8V
	电池类型	锂电池
	电池节数	1
