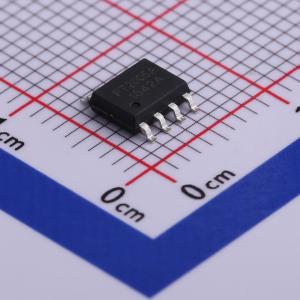

温馨提醒：图片仅供参考，商品以实物为准

PT2005A

开关电源同步整流控制IC

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: PT2005是一款用于开关电源的高效率同步整流控制IC。其具备较高的集成度，在有效的提升开关电源的转换效率的同时，减少了外围元器件的应用。 PT2005可用于DCM/QR开关电源系统。
品牌名称: PUOLOP(迪浦)
商品型号: PT2005A
商品编号: C479041
商品封装: SOIC-8
包装方式: 管装
商品毛重: 0.214克(g)

商品参数

商品概述

PT2005是一款用于开关电源的高效率同步整流控制IC。其具备较高的集成度，在有效的提升开关电源的转换效率的同时，减少了外围元器件的应用。 PT2005可用于DCM/QR开关电源系统。该电路内置45V的功率管，在系统中替代次级肖特基管，并提高整个系统的工作效率。具有开启阀值电压低、开关速度快和反向恢复时间短的特点。 PT2005具有极低的静态工作损耗和自供电技术。电路采用SOP8的标准封装形式。

PT2005是一款同步整流器，可以代替肖特基二极管提高反激变换器的效率。PT2005支持工作在非连续模式（DCM）的反激变换器中，其内部集成了低RDS（ON）的N沟道功率MOSFET，外围应用简单，可靠性高。电路具有极低的静态工作损耗和内部自供电技术。

商品特性

支持DCM和QR模式
内部集成低内阻的N沟道功率MOSFET
开关转换速度快、反向恢复时间短
特有的自供电技术，无需外部电源供电
内置多重保护
外围应用器件少
静态功耗小

应用领域

电源适配器、电源转换器等
小型数码产品的辅助电源等

数据手册PDF

放大查看下载PDF

优惠活动

3.9折起

购买数量

(100个/管，最小起订量 1 个)

个

起订量：1 个100个/管

总价金额：

￥ 0.00

近期成交3单

	属性	参数值
	商品目录	同步整流控制器
	适用AC-DC架构	反激式
	是否内置MOS	内置
	MOS耐压	45V
	通道数	1
	模式支持	QR；DCM

	属性	参数值
	导通电阻	17mΩ
	静态电流(Iq)	80uA
	导通时间	800ns
	关断延时	10ns
	工作温度	-20℃~+150℃
