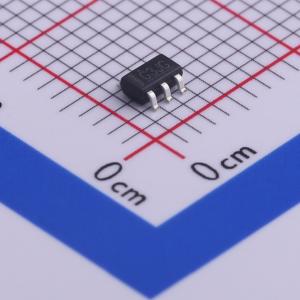

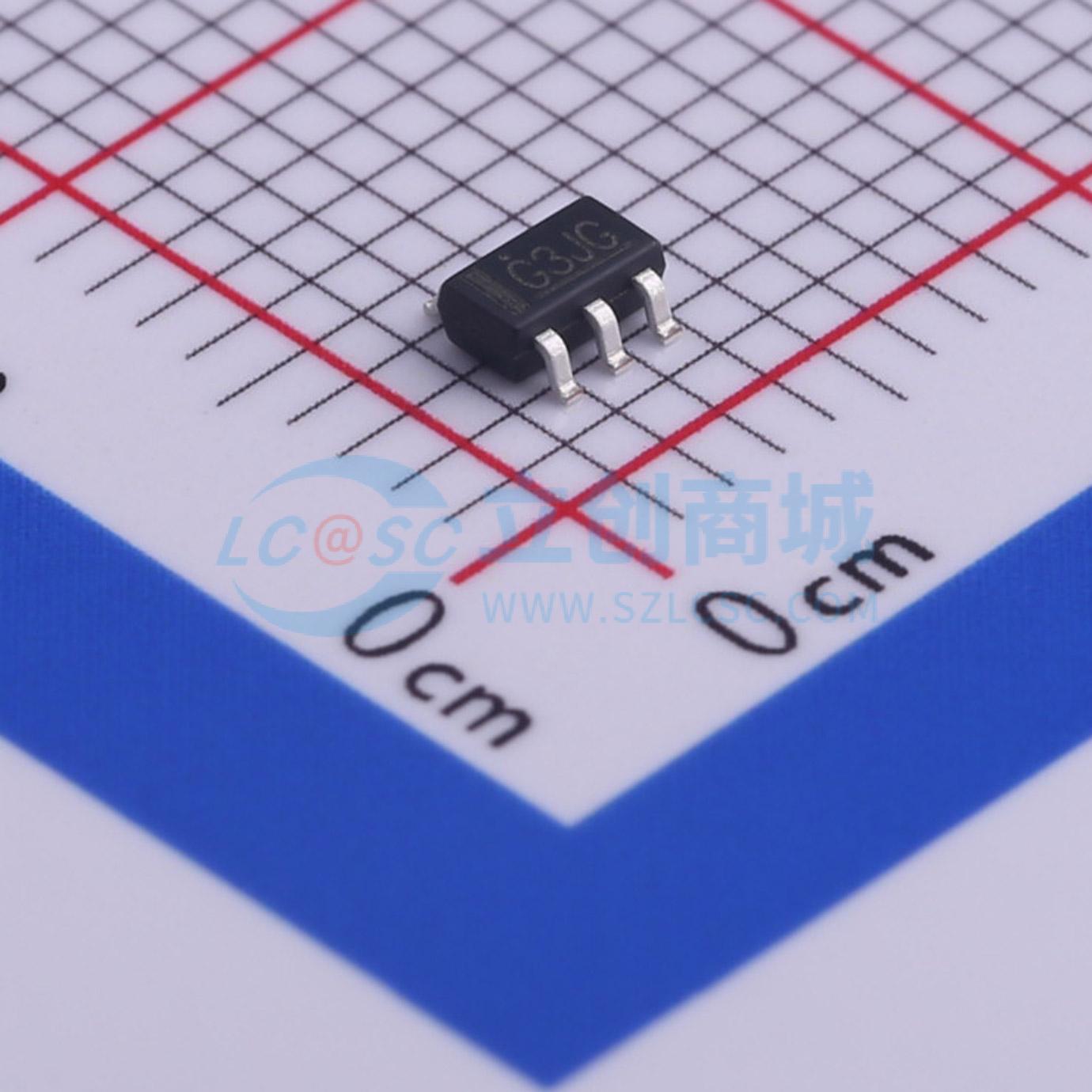

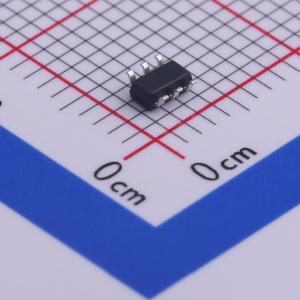

PT8261
单节锂离子/锂聚合物可再充电电池保护IC
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- PT8261内置高精度电压检测电路和延迟电路，是用于单节锂离子/锂聚合物可再充电电池的保护IC。PT8261适合于对1节锂离子/锂聚合物可再充电电池的过充电、过放电和过电流进行保护。
- 品牌名称
- PUOLOP(迪浦)
- 商品型号
- PT8261
- 商品编号
- C479058
- 商品封装
- SOT-23-6L
- 包装方式
- 编带
- 商品毛重
- 0.042克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电池管理 | |
| 芯片类型 | 保护芯片 | |
| 工作电压 | 1.5V~8V | |
| 充电饱和电压 | 4.28V | |
| 放电截止电压 | 3V |
| 属性 | 参数值 | |
|---|---|---|
| 电池类型 | - | |
| 电池节数 | 1 | |
| 工作温度 | -40℃~+85℃ | |
| 0V电池充电 | 支持 | |
| 静态电流(Iq) | 100nA |
商品概述
PT8261内置高精度电压检测电路和延迟电路，是用于单节锂离子/锂聚合物可再充电电池的保护IC。PT8261适合于对1节锂离子/锂聚合物可再充电电池的过充电、过放电和过电流进行保护。
商品特性
- 高精度电压检测电路
- 过充电检测电压4.280V，精度±25mV
- 过充电释放电压4.080V，精度±50mV
- 过放电检测电压3.000V，精度±50mV
- 过放电释放电压3.000V，精度±50mV
- 放电过流检测电压80mV，精度±15mV
- 充电过流检测电压 -100mV，精度±20mV
- 负载短路检测电压0.58V，精度±100mV
- 各延迟时间由内部电路设置（不需外接电容）
- 休眠功能
- 低耗电流
- 工作模式典型值3.0μA，最大值6.0μA（VDD = 3.9V）
- 休眠模式最大值0.1μA（VDD = 2.0V）
- 电器的端子用高耐压设计（CS端子和OC端子，绝对最大额定值是25V）
- 允许向0V电池充电功能
- 宽工作温度范围：-40°C ~ +85°C
- 小型封装：SOT - 23 - 6L
- 无卤素绿色环保产品
应用领域
- 1节锂离子可再充电电池组
- 1节锂聚合物可再充电电池组
