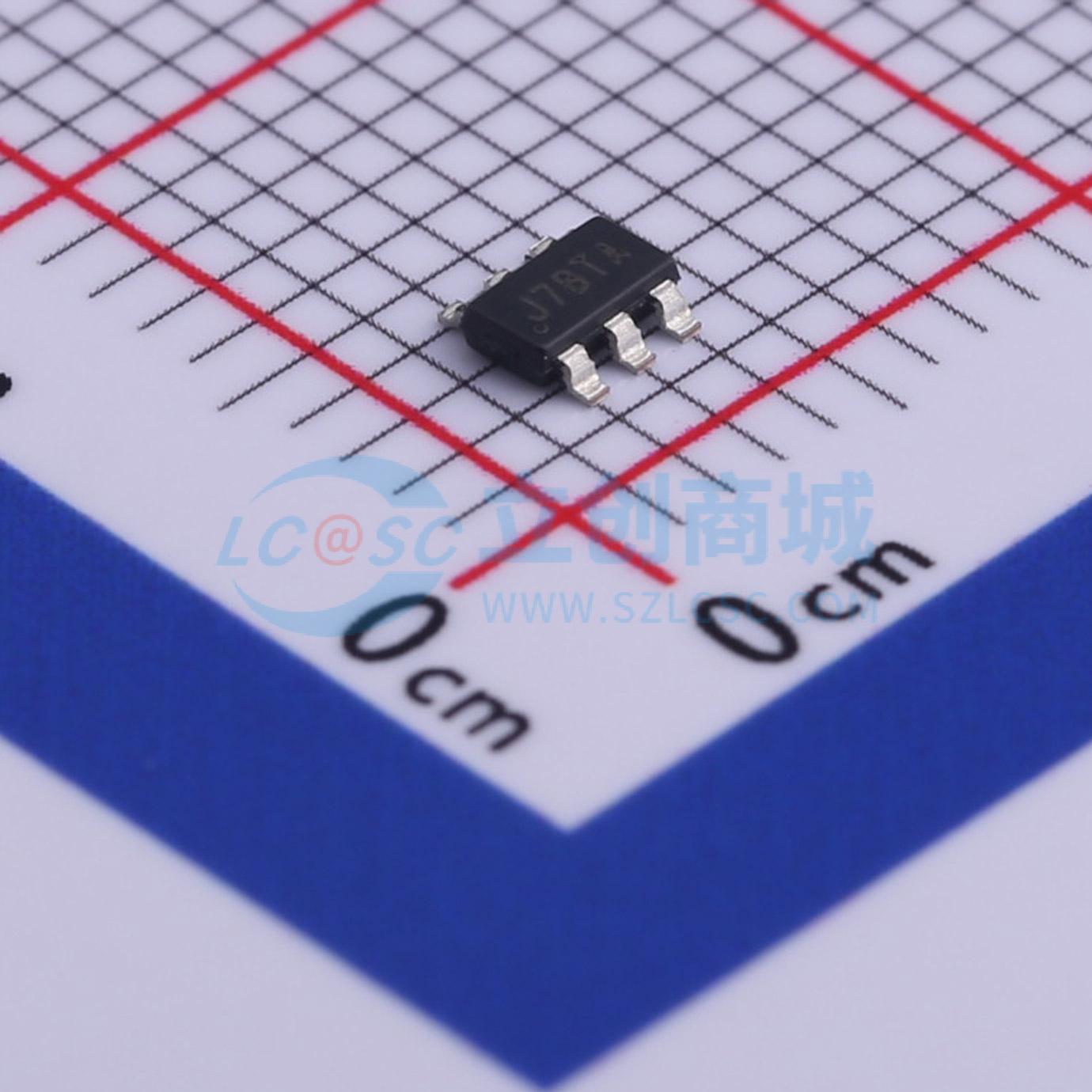

SM8103ADC

高效率3.0A 18V输入同步降压调节器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: SM8103是一款高效的500kHz同步降压型DC/DC稳压器，能够提供高达3A的负载电流。它可在4.2V至18V的宽输入电压范围内工作，并集成了导通电阻RDS(ON)极低的主开关和同步开关，以将传导损耗降至最低。SM8103采用即时PWM架构，可在高降压应用中实现快速瞬态响应，并在轻载时保持高效率
品牌名称: Silergy(矽力杰)
商品型号: SM8103ADC
商品编号: C479070
商品封装: TSOT-23-6
包装方式: 编带
商品毛重: 0.054克(g)
立创商城设计参考: DCDC降压-(2)电源输入7V~30V-(2)1A~3A-(中电流)方案

商品参数

商品概述

SM8103是一款高效的500kHz同步降压DC/DC稳压器，能够提供高达3A的负载电流。它可在4.2V至18V的宽输入电压范围内工作，并集成了导通电阻RDS(ON)极低的主开关和同步开关，以最大程度降低传导损耗。 SM8103采用即时PWM架构，可在高降压应用中实现快速瞬态响应，并在轻载时保持高效率。此外，它以500kHz的准恒定频率工作，以减小电感器和电容器的尺寸。

商品特性

内部开关（上/下）低RDS(ON)：90mΩ/50mΩ
4.2 - 18V输入电压范围
3A输出电流能力
500kHz开关频率
减少外部元件数量
使用10μF输出电容和2.2μH电感时稳定
即时PWM架构实现快速瞬态响应
内部软启动限制浪涌电流
逐周期峰值/谷值电流限制
打嗝模式输出短路保护
带自动恢复功能的热关断
输出自动放电功能
紧凑封装：TSOT23-6

应用领域

机顶盒
便携式电视
DSL调制解调器
LCD电视
网络摄像机
网络设备

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 5 个)

个

起订量：5 个3000个/圆盘

总价金额：

￥ 0.00

近期成交100+单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.2V~18V
	输出电压	-
	输出电流	3A
	开关频率	500kHz
	工作温度	-40℃~+85℃@(TA)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	250uA
	开关管(内置/外置)	内置
	输出类型	可调
