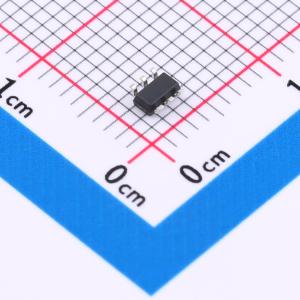

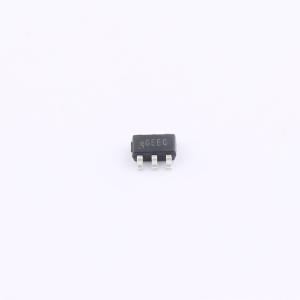

SY8120IABC

高效快速响应2A 18V输入同步降压稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: SY81201是一款高效率、快速响应的2A负载电流同步降压DC/DC转换器,输入电压范围为4.2V至18V,集成了主开关和同步开关,具有低导通电阻。采用瞬时PWM架构,实现快速瞬态响应和轻载时的高效率。工作在伪恒定频率500kHz,以减小电感和电容的尺寸。具备内部软启动功能,限制浪涌电流。提供逐周期峰值/谷值电流限制和热关断保护。封装为SOT23-6。
品牌名称: Silergy(矽力杰)
商品型号: SY8120IABC
商品编号: C479076
商品封装: SOT-23-6
包装方式: 编带
商品毛重: 0.049克(g)
立创商城设计参考: DCDC降压-(2)电源输入7V~30V-(2)1A~3A-(中电流)方案

商品参数

商品概述

SY8120I是一款高效同步降压DC/DC转换器，能够提供2A负载电流。SY8120I的输入电压范围宽，为4.2V至18V，集成了导通电阻RDS(ON)极低的主开关和同步开关，可将传导损耗降至最低。 SY8120I采用即时PWM架构，可在高降压应用中实现快速瞬态响应，并在轻载时保持高效率。此外，它以500kHz的准恒定频率工作，可减小电感和电容的尺寸。

商品特性

内部开关（上/下）低RDS(ON)：130mΩ/105mΩ
4.2 - 18V输入电压范围
2A输出电流能力
500kHz开关频率，可减小外部元件尺寸
使用10μF输出电容COUT和1.5μH电感时可稳定工作
即时PWM架构，实现快速瞬态响应
内部软启动可限制浪涌电流
逐周期峰值/谷值电流限制
打嗝模式输出短路保护
带自动恢复功能的热关断
紧凑型SOT23-6封装

应用领域

机顶盒
便携式电视
DSL调制解调器
LCD电视
IP摄像机
网络设备

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 5 个)

个

起订量：5 个3000个/圆盘

总价金额：

￥ 0.00

近期成交100+单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.2V~18V
	输出电压	-
	输出电流	2A
	开关频率	500kHz
	工作温度	-40℃~+125℃@(TJ)；-40℃~+85℃@(TA)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	200uA
	开关管(内置/外置)	内置
	输出类型	可调
