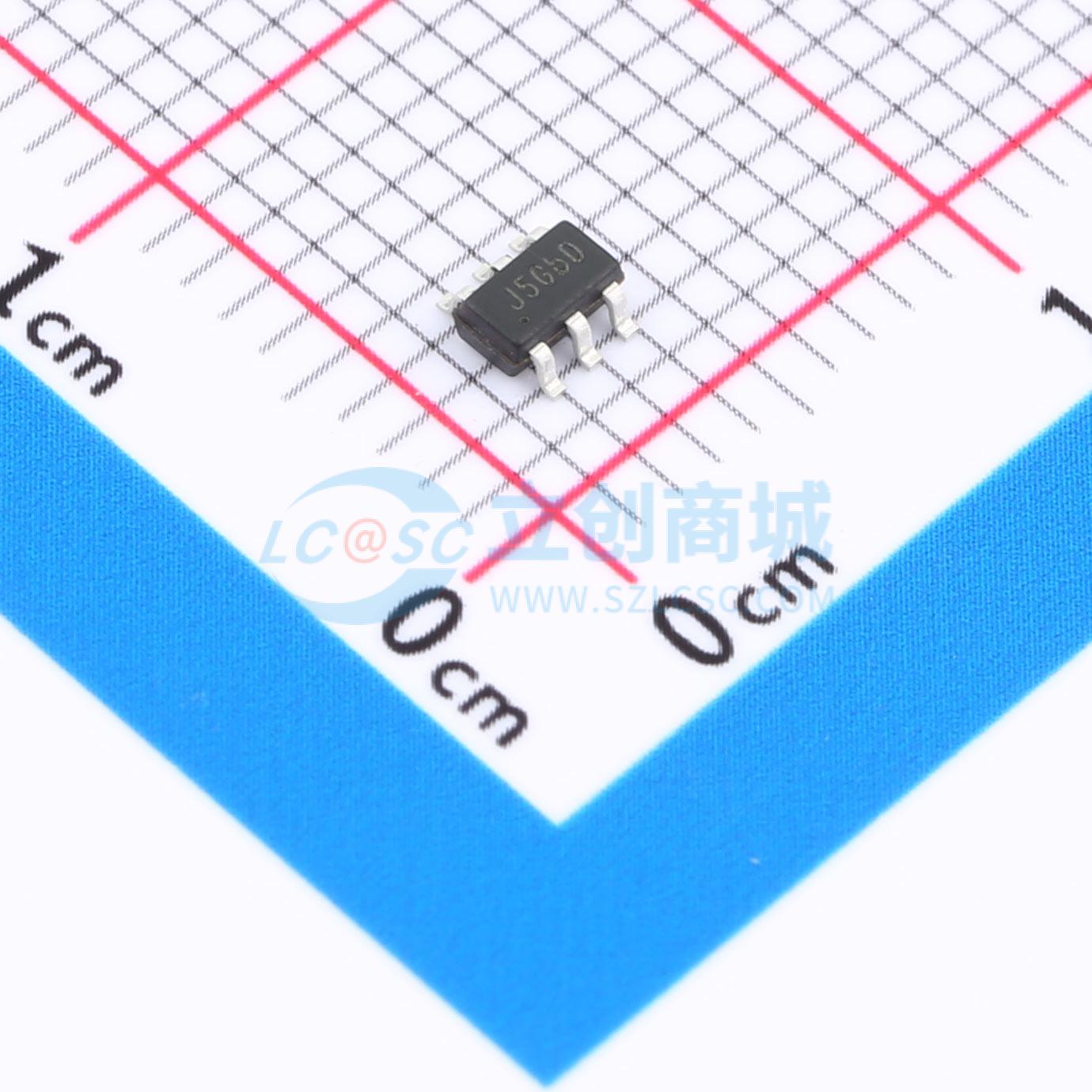

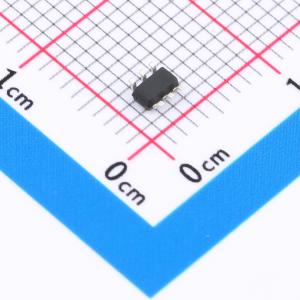

温馨提醒：图片仅供参考，商品以实物为准
SM8102ABC
高效率快速响应2.0A 18V输入同步降压调节器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SM8102是一款高效率、快速响应的同步降压DC/DC转换器,能够提供2A负载电流。输入电压范围为4.2V至18V,内部集成主开关和同步开关,具有低导通电阻,以减少传导损耗。采用瞬时PWM架构,实现快速瞬态响应和轻载时的高效率。工作频率为500kHz,最小化电感和电容的尺寸。具有内部软启动、逐周期峰值/谷值电流限制和hic-cup模式输出短路保护功能。
- 品牌名称
- Silergy(矽力杰)
- 商品型号
- SM8102ABC
- 商品编号
- C479069
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.048克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.2V~18V | |
| 输出电压 | - | |
| 输出电流 | 2A | |
| 开关频率 | 500kHz | |
| 工作温度 | -40℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 250uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
SM8102是一款高效同步降压DC/DC转换器，能够提供2A负载电流。SM8102的输入电压范围宽，为4.2V至18V，集成了导通电阻RDS(ON)极低的主开关和同步开关，以最大限度降低传导损耗。 SM8102采用即时PWM架构，可在高降压应用中实现快速瞬态响应，并在轻载时保持高效率。此外，它以500kHz的准恒定频率工作，以减小电感和电容的尺寸。
商品特性
- 内部开关（上/下）低RDS(ON)：130mΩ/120mΩ
- 4.2 - 18V输入电压范围
- 2A输出电流能力
- 500kHz开关频率
- 减少外部元件数量
- 搭配10μF输出电容和1.5μH电感时稳定工作
- 即时PWM架构实现快速瞬态响应
- 内部软启动限制浪涌电流
- 逐周期峰值/谷值电流限制
- 打嗝模式输出短路保护
- 带自动恢复功能的热关断保护
- 紧凑型SOT23-6封装
应用领域
- 机顶盒
- 便携式电视
- DSL调制解调器
- 液晶电视
- 网络摄像机
- 网络设备
