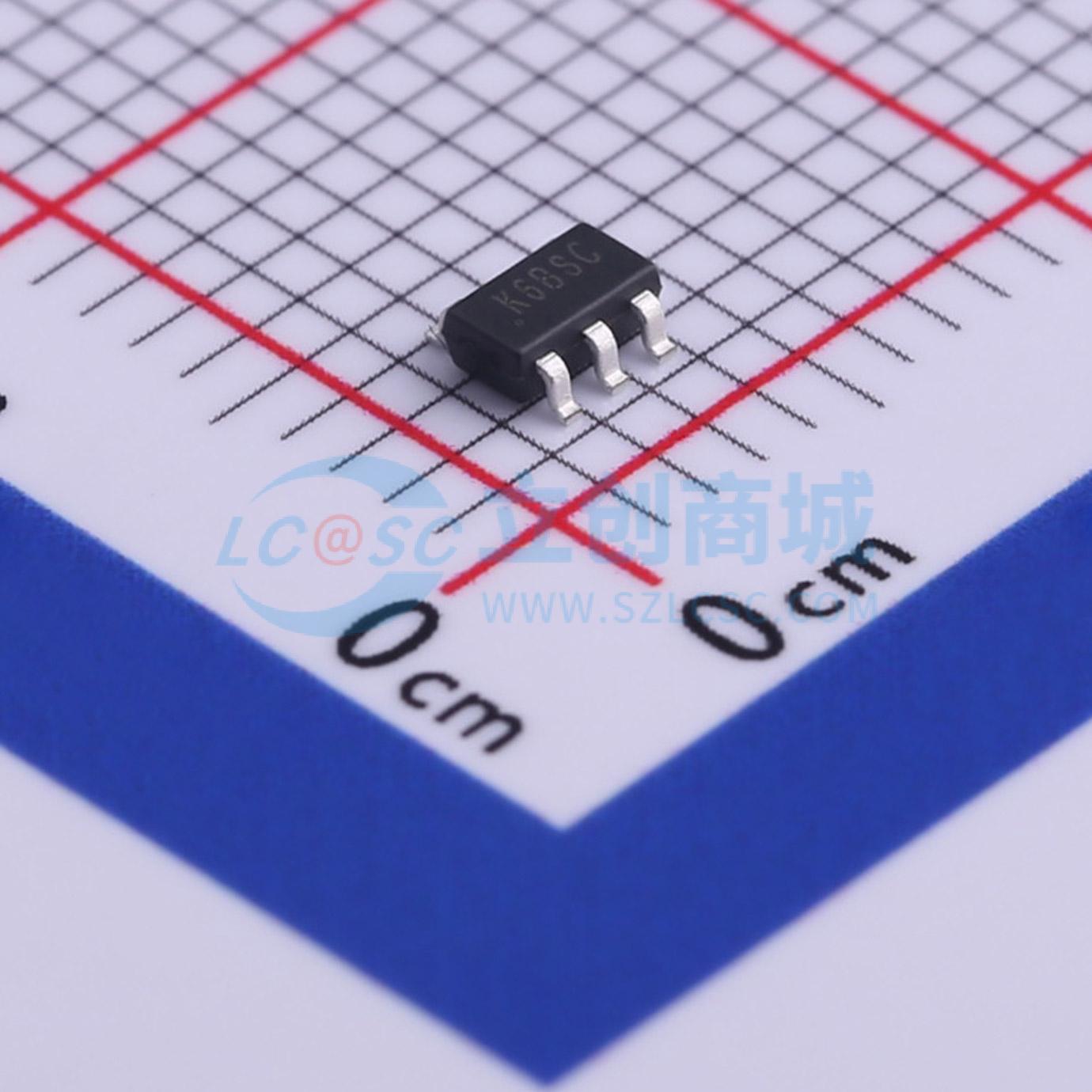

温馨提醒：图片仅供参考，商品以实物为准
SM8082AAAC
高效1.5MHz 2A同步降压DC/DC调节器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SM8082A是一款高效率1.5MHz同步降压DC/DC调节器,输入电压范围为2.5V至5.5V,最大输出电流为2A。它集成了主开关和同步开关,具有非常低的导通电阻,以减少传导损耗。该调节器还具有低输出电压纹波、小型外部电感和电容器尺寸,以及1.5MHz的开关频率。
- 品牌名称
- Silergy(矽力杰)
- 商品型号
- SM8082AAAC
- 商品编号
- C479068
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.048克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 2.5V~5.5V | |
| 输出电压 | - | |
| 输出电流 | 2A | |
| 开关频率 | 1.5MHz | |
| 工作温度 | -40℃~+85℃@(TA)；-40℃~+125℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 70uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
SM8082A是一款高效的1.5MHz同步降压DC/DC稳压器，能够提供高达2A的输出电流。它可在2.5V至5.5V的宽输入电压范围内工作，并集成了导通电阻RDS(ON)极低的主开关和同步开关，以最大限度地降低传导损耗。 1.5MHz的开关频率可实现低输出电压纹波、使用小型外部电感器和电容器。
商品特性
- 2.5V至5.5V输入电压范围
- 70μA低静态电流
- 内部开关（上/下）低RDS(ON)：130mΩ / 90mΩ
- 1.5MHz高开关频率，可减少外部元件数量
- 内部软启动功能可限制浪涌电流
- 100%降压工作模式
- 打嗝式短路保护
- 输出自动放电功能
- 符合RoHS标准且无卤素
- 紧凑型封装：SOT23-5
应用领域
- 机顶盒
- USB加密狗
- 媒体播放器
- 智能手机
