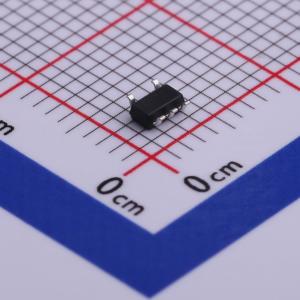

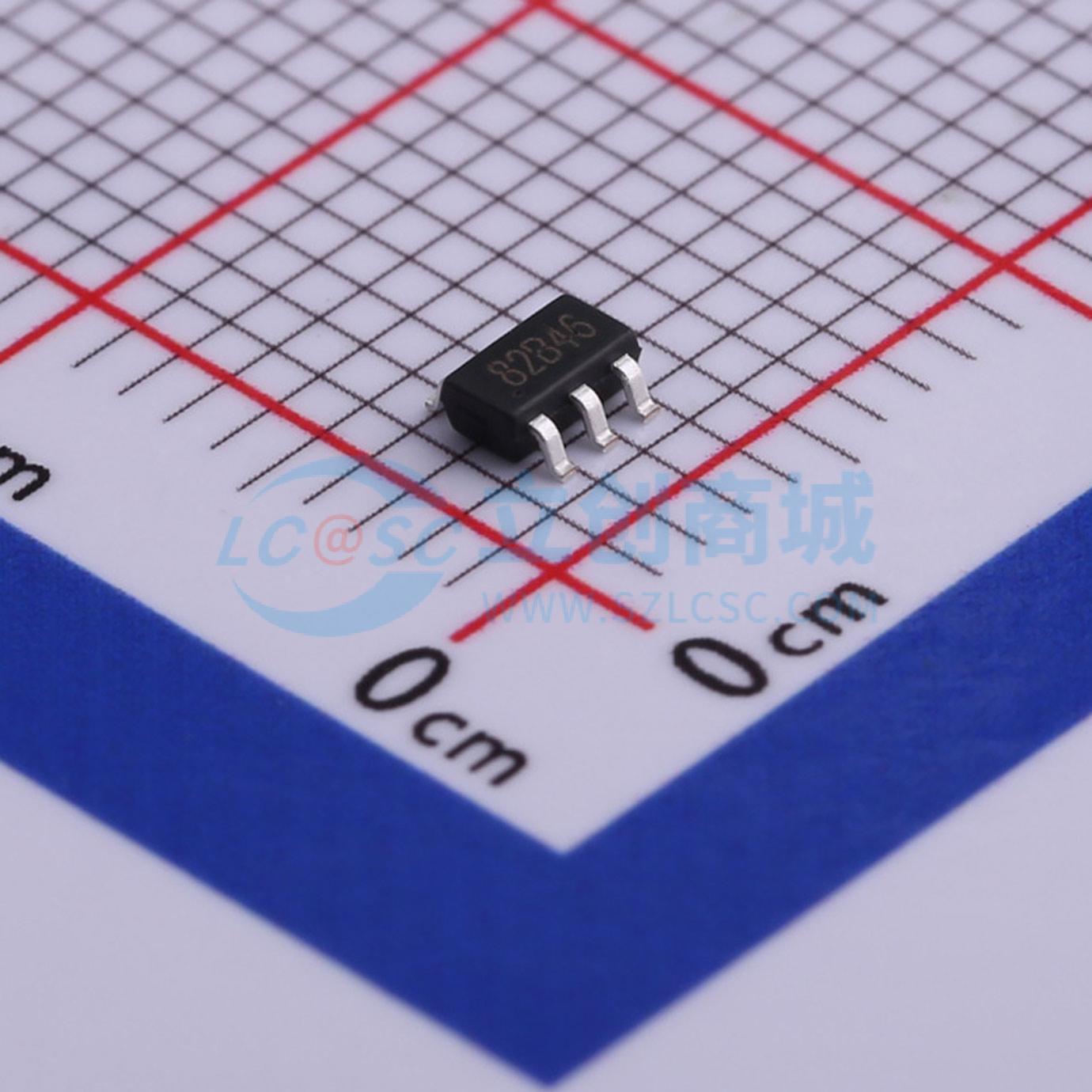

温馨提醒：图片仅供参考，商品以实物为准

PT8201

单节锂离子/锂聚合物可充电电池组保护解决方案

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: PT8201是单节锂离子/锂聚合物可充电电池组保护的高集成度解决方案。包括先进的功率MOSFET，高精度的电压检测电路和延时电路。具有非常小的SOT23-5封装，适合应用于空间限制小的可充电电池组应用。
品牌名称: PUOLOP(迪浦)
商品型号: PT8201
商品编号: C479061
商品封装: SOT-23-5L
包装方式: 编带
商品毛重: 0.04克(g)

商品参数

商品概述

PT8201是单节锂离子/锂聚合物可充电电池组保护的高集成度解决方案。包括先进的功率MOSFET，高精度的电压检测电路和延时电路。具有非常小的SOT23 - 5封装，适合应用于空间限制小的可充电电池组应用。具有过充，过放，过流，短路等所有电池所需保护功能，且工作时功耗非常低。不仅仅为手机而设计，也适用于一切需要锂离子或锂聚合物可充电电池长时间供电的各种信息产品的应用场合。PT8201监控电池的电压和电流，并通过断开充电器或负载，保护单节可充电锂电池不会因为过充电压，过放电压，过充电流，过放电流以及短路等情况而损坏。系统外围电路简单。MOSFET已内置，等效电阻典型值为45mΩ。

商品特性

内部集成等效45mΩ的先进的功率MOSFET
超小封装SOT23 - 5
过温保护
过充电电流保护
过放电自恢复功能
3段过流保护：过放电电流1、过放电电流2、负载短路电流
充电器检测
0V电池充电功能
延迟时间内部设定
高精度电压检测
低静态电流：正常工作电流2.8μA，待机电流1.6μA
兼容ROHS和无铅标准

应用领域

单芯锂离子电池组
锂聚合物电池组

数据手册PDF

放大查看下载PDF

优惠活动

1折起

购买数量

(3000个/圆盘，最小起订量 10 个)

个

起订量：10 个3000个/圆盘

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	电池管理
	芯片类型	保护芯片
	工作电压	0V~6V
	最大充电电流	-
	充电饱和电压	4.3V
	放电截止电压	2.4V

	属性	参数值
	电池类型	-
	电池节数	1
	工作温度	-40℃~+85℃
	0V电池充电	支持
	静态电流(Iq)	1uA
