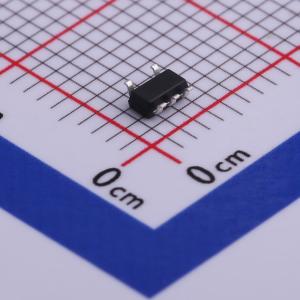

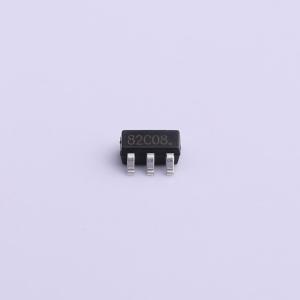

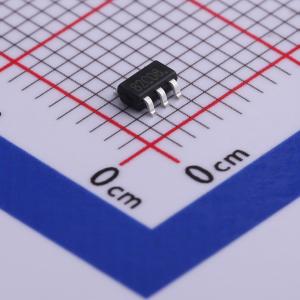

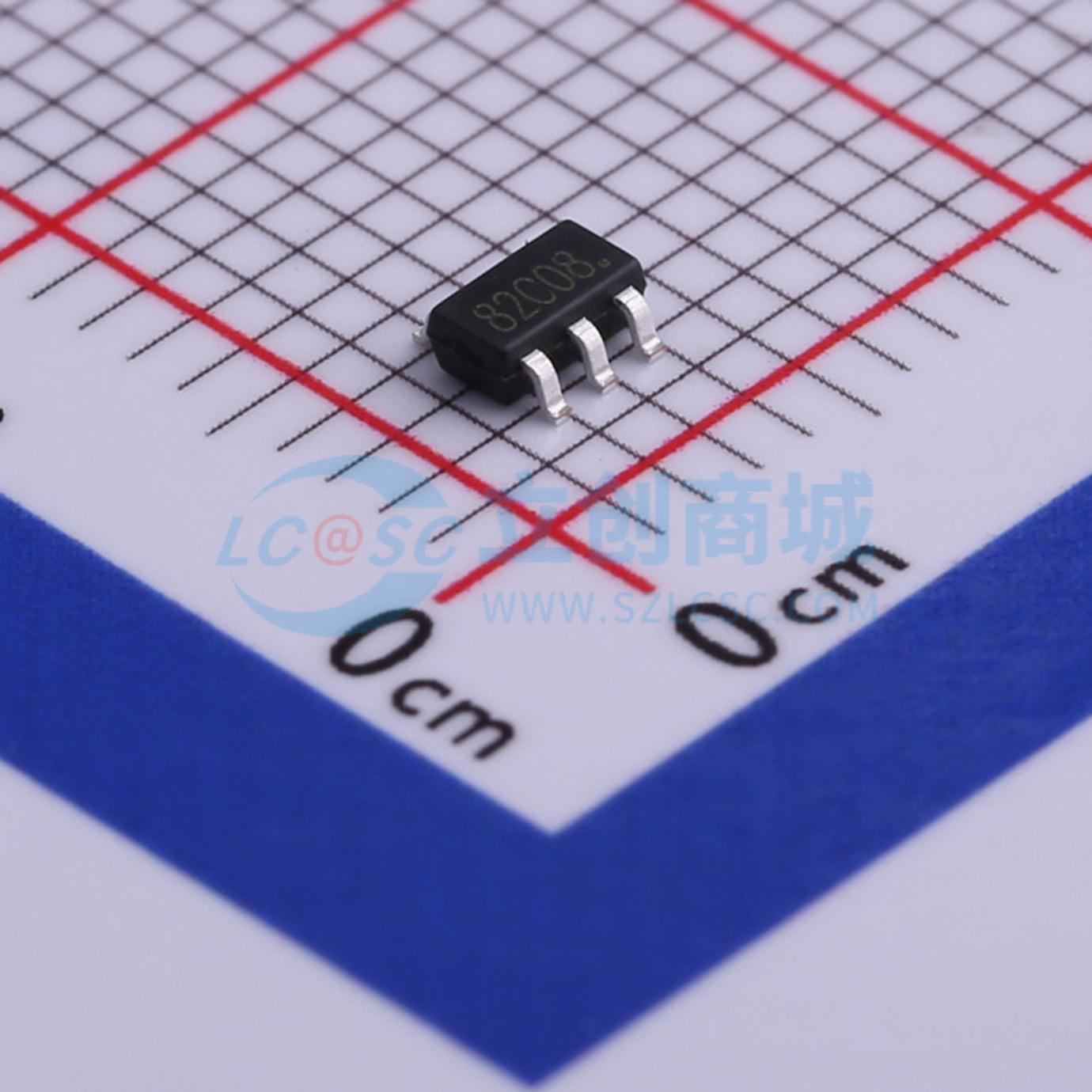

PT8202
锂离子/聚合物电池保护解决方案
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- PT8202针对锂离子/聚合物电池保护提供了高集成解决方案。 PT8202包含内部功率MOSFET，高精度电压检测电路和延迟电路。PT8202具有电池应用所需的所有保护功能，包括过充电、过放电、过流和负载短路保护等。
- 品牌名称
- PUOLOP(迪浦)
- 商品型号
- PT8202
- 商品编号
- C479056
- 商品封装
- SOT-23-5L
- 包装方式
- 编带
- 商品毛重
- 0.042克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电池管理 | |
| 芯片类型 | 保护芯片 | |
| 工作电压 | 3.6V | |
| 最大充电电流 | - | |
| 充电饱和电压 | 4.3V | |
| 放电截止电压 | 2.4V |
| 属性 | 参数值 | |
|---|---|---|
| 电池类型 | 锂电池 | |
| 电池节数 | 1 | |
| 工作温度 | -40℃~+85℃ | |
| 0V电池充电 | 支持 | |
| 静态电流(Iq) | 1.5uA |
商品概述
PT8202针对锂离子/聚合物电池保护提供了高集成解决方案。 PT8202包含内部功率MOSFET，高精度电压检测电路和延迟电路。PT8202具有电池应用所需的所有保护功能，包括过充电、过放电、过流和负载短路保护等。准确的过充电检测电压保证了充电的安全和充分利用。低待机电流在存储时从电池中消耗很少的电流。该产品不仅适用于数字蜂窝电话，而且适用任何其他需要长期电池寿命的锂离子和锂聚合电池供电的信息设备。
商品特性
- 反向充电连接保护
- 电池单元反向连接保护
- 过温保护
- 过充电电流保护
- 两步检测过充电流
- 过放电电流保护
- 负载短路
- 充电器检测功能
- 0V电池充电功能
- 低至40mΩ的等效开启电阻内部功率MOSFET
- 正常工作电流：典型值2.5μA
- 待机状态电流：典型值1.5μA
- 符合RoHS标准且不含铅（Pb）
- 采用SOT23 - 5L封装
应用领域
- 单节锂离子电池组
- 充电宝
- 单节锂聚合物电池组
- IOT传感器/电子玩具
