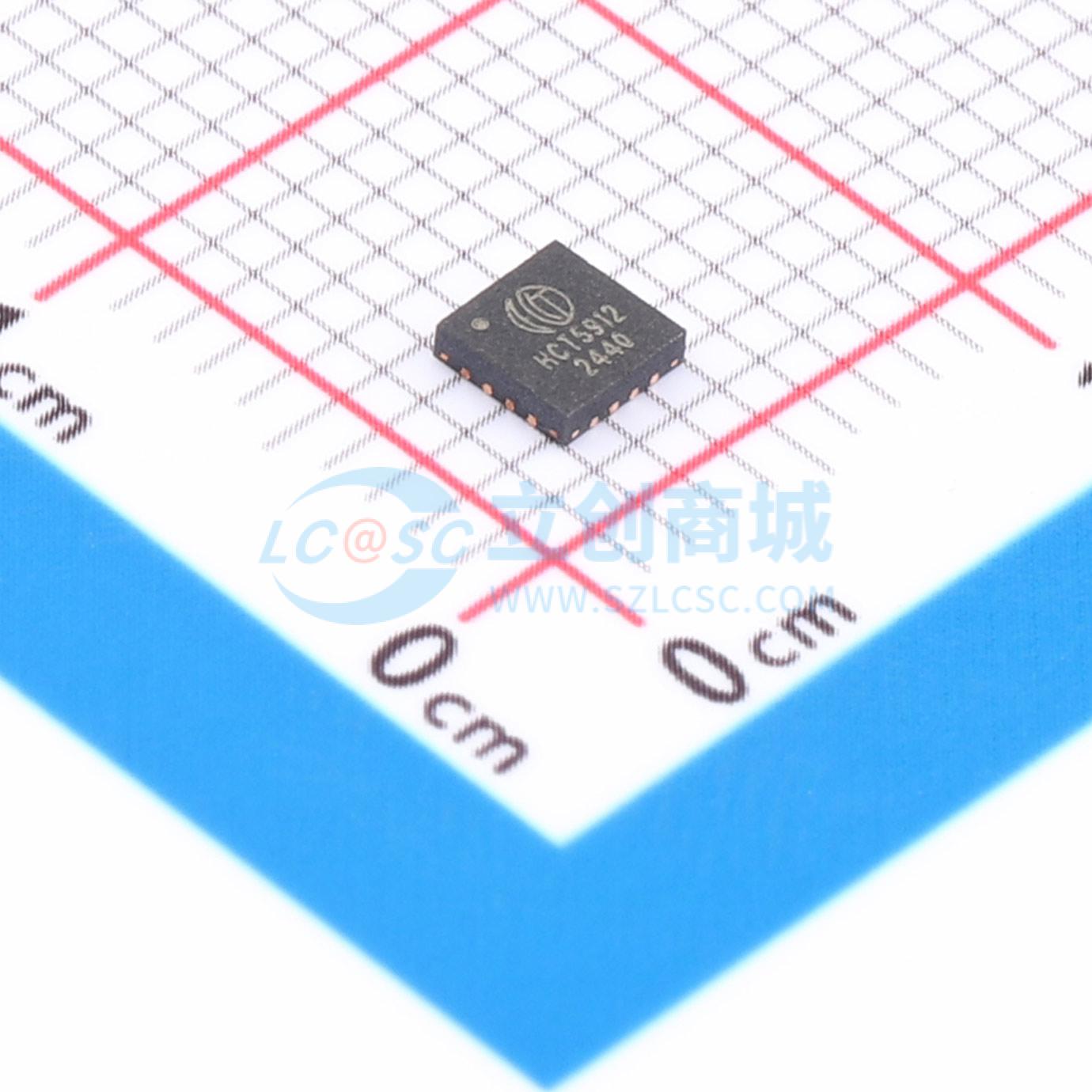

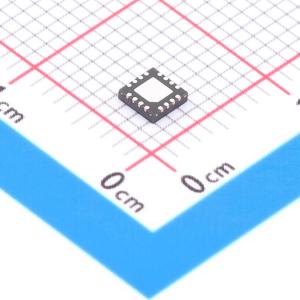

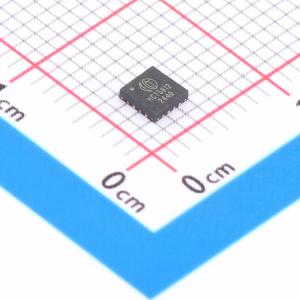

HCT5912
UART/SPI接口低功耗高精度直流电能计量芯片
- 描述
- HCT5912 为一款UART/SPI 接口的低功耗高精度直流电能计量芯片。单电源供电，电源电压输入范围：2.6V~3.6V，提供欠压检测，低功耗设计，正常工作时，芯片工作电流约1.6mA。2路独立的高精度、低零漂Σ/Δ ADC：1路电压、1路电流。电流200:1动态范围内，能量计量误差小于0.1%，6.4kHz数据率，除直流能量外，还可计量3.2kHz内的谐波能量。提供电压/电流信号原始波形数据（6.4kHz采样率）和有效值、电压/电流信号的平均值（20ms刷新率）、瞬时/平均的功率（瞬时值刷新周期80ms，平均值刷新周期320ms）、瞬时/平均的电压/电流有效值（瞬时值刷新周期20ms，平均值刷新周期1280ms）。支持软件校表，具备有效值增益校正和偏置补偿，功率的偏置补偿校正。拥有中断检测功能，可进行快速电流过流和电压过压检测、电源欠压检测，寄存器配置参数自检如有异常，通过中断引脚输出中断信号，同时可通过寄存器读取具体中断来源。集成4.9152MHz的晶体起振电路，内部集成起振电容，具有晶体检测功能，如无晶体或者晶体损坏，自动切换到内部RC时钟。集成4.9152MHz的内部RC时钟，支持无晶体应用，-40~85度范围内，RC时钟偏差±1%，半双工通讯，支持波特率2400/4800/9600/19200。
- 品牌名称
- HCTmicro(杭州恒芯微)
- 商品型号
- HCT5912
- 商品编号
- C46469545
- 商品封装
- QFN-16-EP(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.224583克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电能计量芯片 | |
| 表计类型 | 单相电量芯片 | |
| 通道数 | 2 | |
| 精度 | 0.1% | |
| 工作电压 | 2.6V~3.6V | |
| 动态范围 | 200:1 | |
| 接口类型 | SPI；UART |
| 属性 | 参数值 | |
|---|---|---|
| 工作电流 | 1.6mA | |
| 工作温度 | -40℃~+125℃ | |
| 基准电压值 | 1.2V | |
| 基准电压源温漂 | 10ppm/℃ | |
| 时钟频率(fc) | 4.9152MHz | |
| 带宽 | 3.2kHz | |
| 功能特性 | 可编程增益；内置温度传感器；内置数字滤波器；中断控制；内置基准源；数字校准与补偿；故障检测 |
商品概述
HCT5912是一款采用UART/SPI接口的低功耗、高精度直流电能计量芯片。该芯片采用单电源供电，电压输入范围为2.6V~3.6V，并具备欠压检测功能。其低功耗设计使得正常工作电流约为1.6mA。芯片集成了两路独立的高精度、低零漂西格玛-德尔塔ADC，分别用于电压和电流采样。在电流动态范围内，其能量计量误差小于0.1%。除直流能量外，该芯片还能计量谐波能量。它可提供电压和电流信号的原始波形数据、有效值、平均值，以及瞬时与平均功率、电压有效值和电流有效值，各数据的刷新周期不同。芯片支持软件校表，包括有效值增益校正、偏置补偿以及功率偏置补偿校正。它还具备中断检测功能，可快速检测电流过流、电压过压和电源欠压，并能对寄存器配置参数进行自检；发生异常时，会通过中断引脚输出信号，并可通过寄存器读取具体中断来源。芯片集成了晶体起振电路，内部包含起振电容，并具有晶体检测功能，当无晶体或晶体损坏时，会自动切换到内部RC时钟。其内部RC时钟在-40~85°C范围内偏差为±1%，支持无晶体应用。通信方面，UART接口支持半双工通讯，波特率为2400/4800/9600/19200，并支持波特率自适应与同步测频，可提供内部时钟频率偏差系数供MCU读取。此外，芯片提供数据接口用于读取电流和电压信号波形数据。其高精度ADC基准电压的温度系数典型值为10ppm/°C。工作温度范围为-40~85°C，储存温度范围为-55~150°C，采用QFN16封装。
