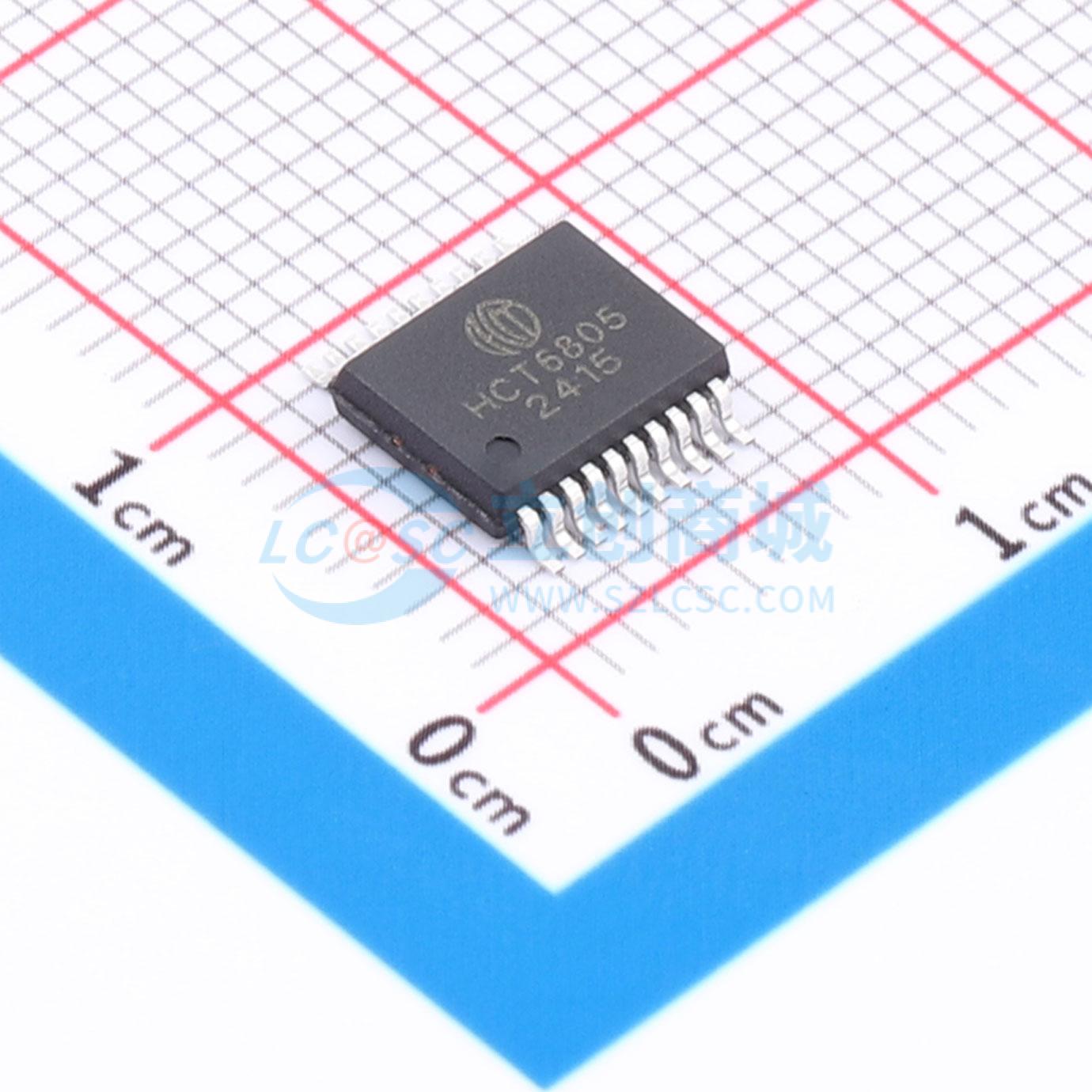

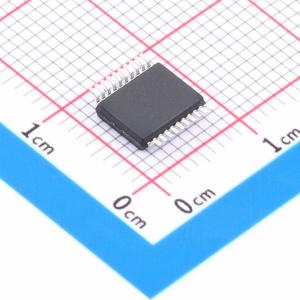

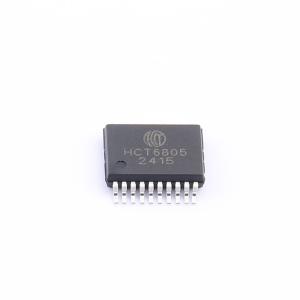

温馨提醒：图片仅供参考，商品以实物为准
HCT6805
SPI接口单通道32位高精度ADC芯片
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- HCT6805 为一款SPI 接口的单通道、32 位高精度ADC 芯片，内置 1~128 倍可编程的低噪声仪表放大器、高精度Sigma-Delta ADC，同时内部集成温度传感器、高精度基准电压源、晶体起振电路、高频内部RC 时钟源。
- 品牌名称
- HCTmicro(杭州恒芯微)
- 商品型号
- HCT6805
- 商品编号
- C46469556
- 商品封装
- SSOP-20
- 包装方式
- 编带
- 商品毛重
- 0.37504克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模数转换芯片ADC | |
| 分辨率(位) | 32 | |
| 采样率 | 51.2kHz | |
| 通道数 | 1 | |
| 工作电压 | 2.8V~5.5V | |
| 接口类型 | SPI | |
| 差分输入 | 是 | |
| 积分非线性 | - | |
| 工作温度 | -40℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 信噪比 | - | |
| 时钟/振荡器 | 内置 | |
| 时钟频率(fc) | 4.9MHz；4.9152MHz | |
| 基准电压源 | 内置；外置 | |
| 可变增益 | 支持 | |
| ADC架构 | Sigma-Delta | |
| 静态电流 | 600nA | |
| 功能特性 | 软复位；集成调制器；多路复用器；欠压检测；自动校准；内置数字滤波器；上电复位；内置温度传感器 |
商品概述
HCT6805是一款采用SPI接口的单通道、32位高精度ADC芯片，内置1~128倍可编程的低噪声仪表放大器和高精度Sigma-Delta ADC。该芯片还集成了温度传感器、高精度基准电压源、晶体起振电路和高频内部RC时钟源。其ADC在实际应用中，1倍PGA增益下有效精度可达24位，64倍PGA增益下为22位，等效输入噪声低至6nV/√Hz。输出数据速率可在6.25Hz至51.2kHz范围内配置。该器件适用于需要高精度和低零点漂移的应用场景。
商品特性
- 工作电压范围：2.8~5.5V
- 工作电流：工作模式为5mA，低功耗模式为1uA
- 内置低噪声放大器，增益可灵活配置为1、2、4、8、16、32、64或128倍
- 单通道差分信号输入
- 32位高精度、低零点漂移Sigma-Delta ADC
- 支持14种降采样率，数据速率范围6.25Hz~51.2kHz，支持50Hz或60Hz工频抑制模式，支持直流偏移自校正
- 线性度为0.001% FS，24位有效位数
- 噪声水平：128倍PGA增益下为6nV/√Hz
- 零点漂移：64/128倍PGA增益下为1uV
- 内置晶体起振电路，支持2MHz~8MHz频率，默认选用4.9152MHz
- 集成4.9MHz内部高频RC时钟，在-40~85℃温度范围内温漂为1%
- 集成温漂为10ppm/℃的高精度基准参考电压源，默认使用外部输入的基准电压
- 内置温度传感器
- SPI接口：支持标准4线或3线SPI接口，最高通信时钟频率10MHz
- 支持单一寄存器读写与多寄存器连续读写
- 支持命令帧奇偶校验保护
- 支持写入及读取操作的和校验保护
- 系统功能：集成晶体停振检测（停振时自动切换至4.9MHz内部RC时钟），支持软件全局复位，支持上电自动复位，支持3V低电压报警
- 工作温度范围：-40~+85℃
- 存储温度范围：-40~+125℃
- 封装样式：SSOP20
应用领域
- 电子秤
- 分析天平
- 直流电能测量
- 耳温枪
