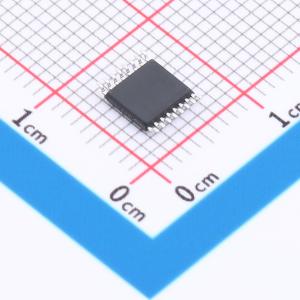

温馨提醒：图片仅供参考，商品以实物为准
HCT6913
HCT6913
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- HCT6913 为一款SPI 接口的6 通道、24 位高精度ADC 芯片，内置 1~128 倍可编程的低噪声仪表放大器、高精度Sigma-Delta ADC，同时内部集成两路精准电流源、高性能温度传感器、10ppm/°C 的高精度基准电压源、偏置电压输出电路、精准内部RC 时钟源。
- 品牌名称
- HCTmicro(杭州恒芯微)
- 商品型号
- HCT6913
- 商品编号
- C46469660
- 商品封装
- TSSOP-16
- 包装方式
- 编带
- 商品毛重
- 0.169291克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模数转换芯片ADC | |
| 分辨率(位) | 24 | |
| 采样率 | 6.4kHz | |
| 通道数 | 6 | |
| 工作电压 | 2.8V~5.5V | |
| 接口类型 | SPI | |
| 差分输入 | 是 | |
| 积分非线性 | - | |
| 工作温度 | -40℃~+105℃ |
| 属性 | 参数值 | |
|---|---|---|
| 信噪比 | - | |
| 时钟/振荡器 | 内置 | |
| 时钟频率(fc) | 2.4576MHz | |
| 基准电压源 | 内置 | |
| 可变增益 | 支持 | |
| ADC架构 | Sigma-Delta | |
| 静态电流 | 600nA | |
| 功能特性 | 软复位；集成调制器；多路复用器；输入缓冲器；欠压检测；自动校准；内置数字滤波器；上电复位；内置温度传感器 |
商品概述
HCT6913是一款采用SPI接口的6通道、24位高精度ADC芯片，内置1~128倍可编程的低噪声仪表放大器和高精度Sigma-Delta ADC。该芯片同时集成了两路精准电流源、高性能温度传感器、10ppm/℃的高精度基准电压源、偏置电压输出电路以及精准的内部RC时钟源。其ADC实际有效精度在1倍PGA增益下为22.5位，在64倍PGA增益下为20.8位，等效输入噪声低至15nV/√Hz，偏移为1uV，偏移温度系数低于10nV/℃。输出码率可配置为3.125Hz至6400Hz。
应用领域
- 高性能温度传感器
- 分析天平
- 工业过程控制
- 直流/交流电能测量
- 仪器仪表
