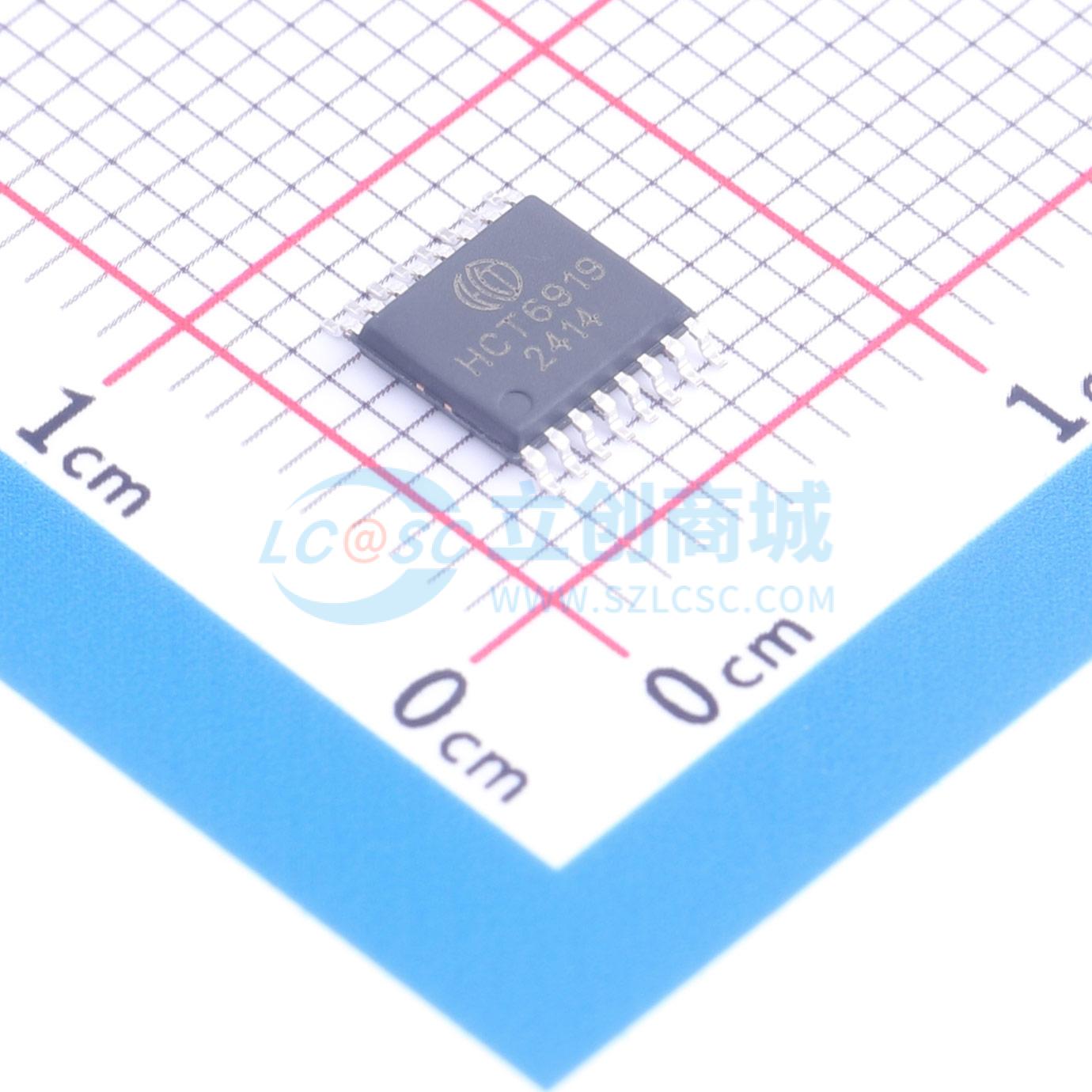

HCT6919

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: HCT6919为一款SPI接口的6通道、24位高精度ADC芯片，内置1~128倍可编程的低噪声仪表放大器、高精度Sigma-Delta ADC、精准内部RC时钟源。
品牌名称: HCTmicro(杭州恒芯微)
商品型号: HCT6919
商品编号: C46469661
商品封装: TSSOP-16
包装方式: 编带
商品毛重: 0.169291克(g)

商品参数

	属性	参数值
	信噪比	-
	时钟/振荡器	内置
	时钟频率(fc)	2.4576MHz
	基准电压源	外置
	可变增益	支持
	ADC架构	Sigma-Delta
	静态电流	600nA
	功能特性	软复位；集成调制器；多路复用器；输入缓冲器；欠压检测；自动校准；内置数字滤波器；上电复位；内置温度传感器

商品概述

HCT6919是一款采用SPI接口的6通道、24位高精度ADC芯片，内置1~128倍可编程的低噪声仪表放大器、高精度Sigma-Delta ADC以及精准的内部RC时钟源。该ADC在1倍PGA增益下的实际有效精度为22.9位，在64倍PGA增益下为21.2位，等效输入噪声低至11nV/√Hz，零漂为1uV，零漂温度系数低于10nV/℃。输出码率可在3.125Hz至12800Hz范围内配置。该芯片适用于各类分析天平、工业过程控制、仪器仪表等高精度、低零漂测量应用场合。

商品特性

工作电压范围：2.8~5.5V
工作电流：正常模式360uA，低功耗模式260uA，睡眠模式1uA
内置低噪声放大器，增益可灵活配置为1、2、4、8、16、32、64、128倍
6通道信号输入，可配置为6组单端输入或3组差分输入
24位高精度、低零漂Sigma-Delta ADC，支持11种降采样率（3.125Hz~6400Hz），支持50Hz/60Hz同步抑制，支持DC偏差自校正，线性度为0.001% FS，24位有效位数，噪声水平为15nV/√Hz @128倍PGA，零漂为1uV @64/128倍PGA
集成2.4576MHz内部高频RC时钟，批量频率偏差小于1%，在-40~85℃范围内温漂为1%
SPI接口：支持标准4线或3线SPI，最高10MHz通信时钟，支持单一寄存器与多寄存器连续读写，支持命令帧奇偶校验保护，支持读写操作的CRC校验保护
系统功能：支持软件全局复位、上电自动复位、低电压报警（3V）
工作温度范围：-40~+105℃
存储温度范围：-40~+125℃
封装样式：TSSOP16

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	模数转换芯片ADC
	分辨率(位)	24
	采样率	6.4kHz；12.8kHz
	通道数	6
	工作电压	2.8V~5.5V
	接口类型	SPI
	差分输入	是
	积分非线性	-
	工作温度	-40℃~+105℃
