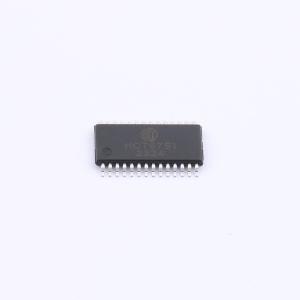

温馨提醒：图片仅供参考，商品以实物为准

HCT6751

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: HCT6751-6701-6711 为SPI 接口的8-4-2 通道、24 位高精度ADC 芯片，内置1~128 倍可编程的低噪声仪表放大器、高精度Sigma-Delta ADC，同时内部集成两路精准电流源(6711 无电流源)、高性能温度传感器、5ppm/°C 的高精度基准电压源、偏置电压输出电路、精准内部RC 时钟源。
品牌名称: HCTmicro(杭州恒芯微)
商品型号: HCT6751
商品编号: C46469552
商品封装: TSSOP-28
包装方式: 编带
商品毛重: 0.279876克(g)

商品参数

	属性	参数值
	信噪比	-
	时钟/振荡器	内置
	时钟频率(fc)	2.4576MHz
	基准电压源	内置
	可变增益	支持
	ADC架构	Sigma-Delta
	静态电流	600nA
	功能特性	软复位；同步触发；集成调制器；多路复用器；欠压检测；自动校准；多芯片同步；内置数字滤波器；上电复位；内置温度传感器

商品概述

HCT6751-6701-6711 是采用 SPI 接口的 8-4-2 通道、24 位高精度 ADC 芯片，内部集成了 1~128 倍可编程的低噪声仪表放大器、高精度 Sigma-Delta ADC、两路精准电流源（6711 型号无电流源）、高性能温度传感器、5ppm/℃ 的高精度基准电压源、偏置电压输出电路以及精准的内部 RC 时钟源。该 ADC 在 1 倍 PGA 下可实现 24 位有效精度，在 64 倍 PGA 下为 21.5 位，等效输入噪声低至 11nV/√Hz，零漂为 1μV，零漂温度系数低于 10nV/℃。输出码率可配置为 3.125Hz 至 6400Hz，在高功率、倍频模式下可配置为 6.25Hz 至 12800Hz。适用于各类高性能温度传感器、分析天平、工业过程控制、直流/交流电能测量、仪器仪表等需要高精度和低零漂测量的应用场合。

商品特性

工作电压范围：2.8~5.5V
工作电流：正常工作模式 360μA，低功耗模式 260μA，睡眠模式 1μA
内置低噪声放大器，增益可灵活配置为 1/2/4/8/16/32/64/128 倍
8 通道信号输入，可配置为 8 组单端输入或 4 组差分输入
集成两路精确电流源和一路电压偏置电路，可配置到输入通道
集成 5ppm/℃、2.5V 的高精度基准电压源，负载变化率小于 60μV/mA
24 位高精度低零漂 Sigma-Delta ADC
支持 11 种降采样率，数据率范围 3.125Hz~6400Hz，高功率倍频模式下为 6.25Hz~12800Hz
支持 50Hz、60Hz 同步抑制
支持 DC 偏差自校正
线性度 0.0005%FS，24 位有效位数
噪声水平：11nV/√Hz @ 128 倍 PGA
零漂：1μV @ 64/128 倍 PGA
集成 2.4576MHz 内部高频 RC 时钟，批量频率偏差小于 1%，-40~85℃ 范围内温漂 1%
支持外部精确时钟输入
内置低阻接地开关
内置高精度温度传感器，-40~85℃ 范围内偏差 1℃
SPI 接口：支持标准 4 线或 3 线 SPI，最高 10MHz 通信时钟，支持单一/连续寄存器读写，支持命令帧奇偶校验和 CRC 校验保护
系统功能：支持软件全局复位、上电自动复位、低电压报警（3V）
工作温度范围：-40~+105℃
存储温度范围：-40~+125℃
封装样式：TSSOP28/TSSOP20/TSSOP16

应用领域

热电偶温度测量
RTD 电阻温度测量
流量计
单端信号输入电路

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	模数转换芯片ADC
	分辨率(位)	24
	采样率	6.4kHz；12.8kHz
	通道数	8
	工作电压	2.8V~5.5V
	接口类型	SPI
	差分输入	是
	积分非线性	-
	工作温度	-40℃~+105℃
