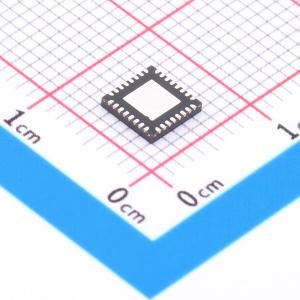

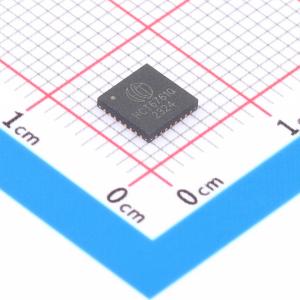

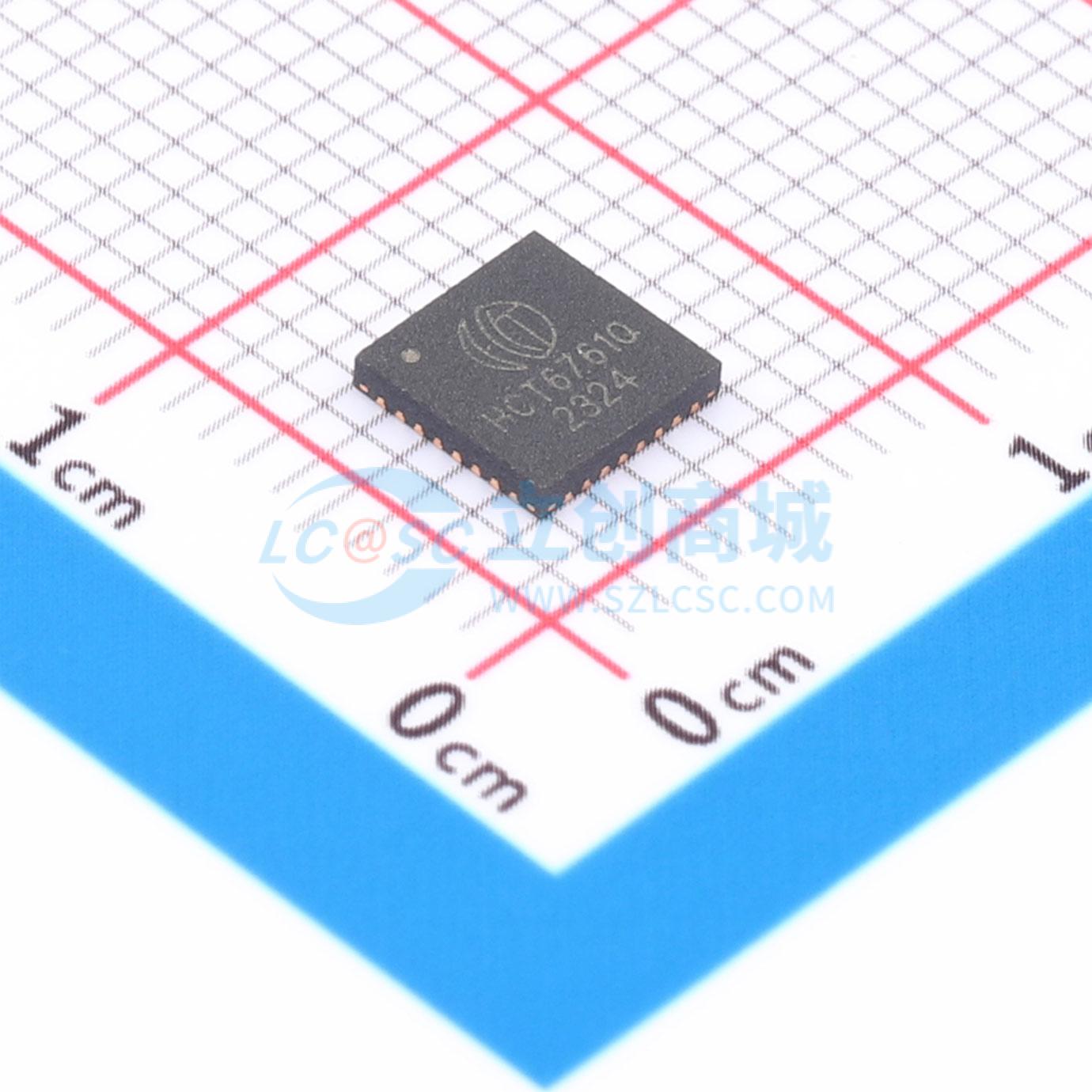

HCT6761Q
HCT6761Q
- 描述
- HCT676x 为一款SPI 接口的12/6 通道、24 位高精度ADC 芯片，内置 1~128 倍可编程的低噪声仪表放大器、高精度Sigma-Delta ADC，同时内部集成两路精准电流源、高性能温度传感器、5ppm/°C 的高精度基准电压源、偏置电压输出电路、精准内部RC 时钟源。
- 品牌名称
- HCTmicro(杭州恒芯微)
- 商品型号
- HCT6761Q
- 商品编号
- C46469553
- 商品封装
- QFN-32-EP(5x5)
- 包装方式
- 编带
- 商品毛重
- 0.306502克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模数转换芯片ADC | |
| 分辨率(位) | 24 | |
| 采样率 | 6.4kHz；12.8kHz | |
| 通道数 | 4 | |
| 工作电压 | 2.8V~5.5V | |
| 接口类型 | SPI | |
| 差分输入 | 是 | |
| 积分非线性 | - | |
| 工作温度 | -40℃~+105℃ |
| 属性 | 参数值 | |
|---|---|---|
| 信噪比 | - | |
| 时钟/振荡器 | 内置 | |
| 时钟频率(fc) | 2.4576MHz | |
| 基准电压源 | 内置 | |
| 可变增益 | 支持 | |
| ADC架构 | Sigma-Delta | |
| 静态电流 | 600nA | |
| 功能特性 | 同步触发；集成调制器；多路复用器；输入缓冲器；欠压检测；自动校准；内置数字滤波器；上电复位；内置温度传感器 |
商品概述
HCT676x 是一款采用 SPI 接口的 12/6 通道、24 位高精度模数转换器芯片。它集成了 1~128 倍可编程的低噪声仪表放大器和高精度 Sigma-Delta ADC，同时内部包含两路精密电流源、高性能温度传感器、5ppm/℃ 的高精度基准电压源、偏置电压输出电路以及精密内部 RC 时钟源。该 ADC 在 1 倍 PGA 增益下的实际有效精度为 24 位，在 64 倍 PGA 增益下为 21.5 位，等效输入噪声低至 11nV/√Hz，失调电压为 1μV，失调电压温度系数低于 10nV/℃。输出数据速率可配置为 3.125Hz 至 6400Hz，在高功率、倍频模式下可配置为 6.25Hz 至 12800Hz。它适用于各类高性能温度传感器、分析天平、工业过程控制、直流/交流电能测量、仪器仪表等需要高精度和低失调测量的应用场景。
商品特性
- 工作电压范围：2.8~5.5V
- 工作电流：正常工作模式 360μA，低功耗工作模式 260μA，睡眠模式 1μA
- 内置低噪声放大器：增益可灵活配置为 1/2/4/8/16/32/64/128 倍
- 8 通道信号输入，可配置为 8 路单端输入或 4 路差分输入
- 集成两路精密电流源和一路电压偏置电路，可配置至 8 个输入信号通道
- 集成 5ppm/℃、2.5V 的高精度基准电压源，负载调整率小于 60μV/mA
- 24 位高精度、低失调 Sigma-Delta ADC
- 支持 11 种降采样率，范围从 3.125Hz 至 6400Hz
- 高功率、倍频模式下数据速率范围为 6.25Hz 至 12800Hz
- 支持 50Hz 和 60Hz 工频同步抑制
- 支持直流失调自校准
- 线性度为 0.0005% FS，有效位数为 24 位
- 噪声水平：在 128 倍 PGA 增益下为 11nV/√Hz
- 失调电压：在 64/128 倍 PGA 增益下为 1μV
- 集成 2.4576MHz 内部高频 RC 时钟，批量频率偏差小于 1%，在 -40~85℃ 范围内温漂为 1%
- 支持外部引脚输入精确时钟
- 内置低阻抗接地开关
- 内置高精度温度传感器，在 -40~85℃ 范围内偏差为 1℃
- SPI 接口
- 支持标准 4 线或 3 线 SPI 接口
- 支持最高 10MHz 通信时钟
- 支持单寄存器读写与多寄存器连续读写
- 支持命令帧奇偶校验保护
- 支持写入及读取操作的 CRC 校验保护
