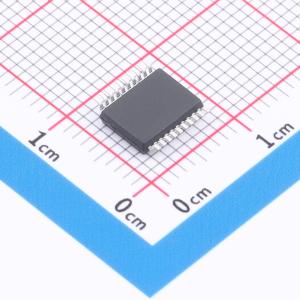

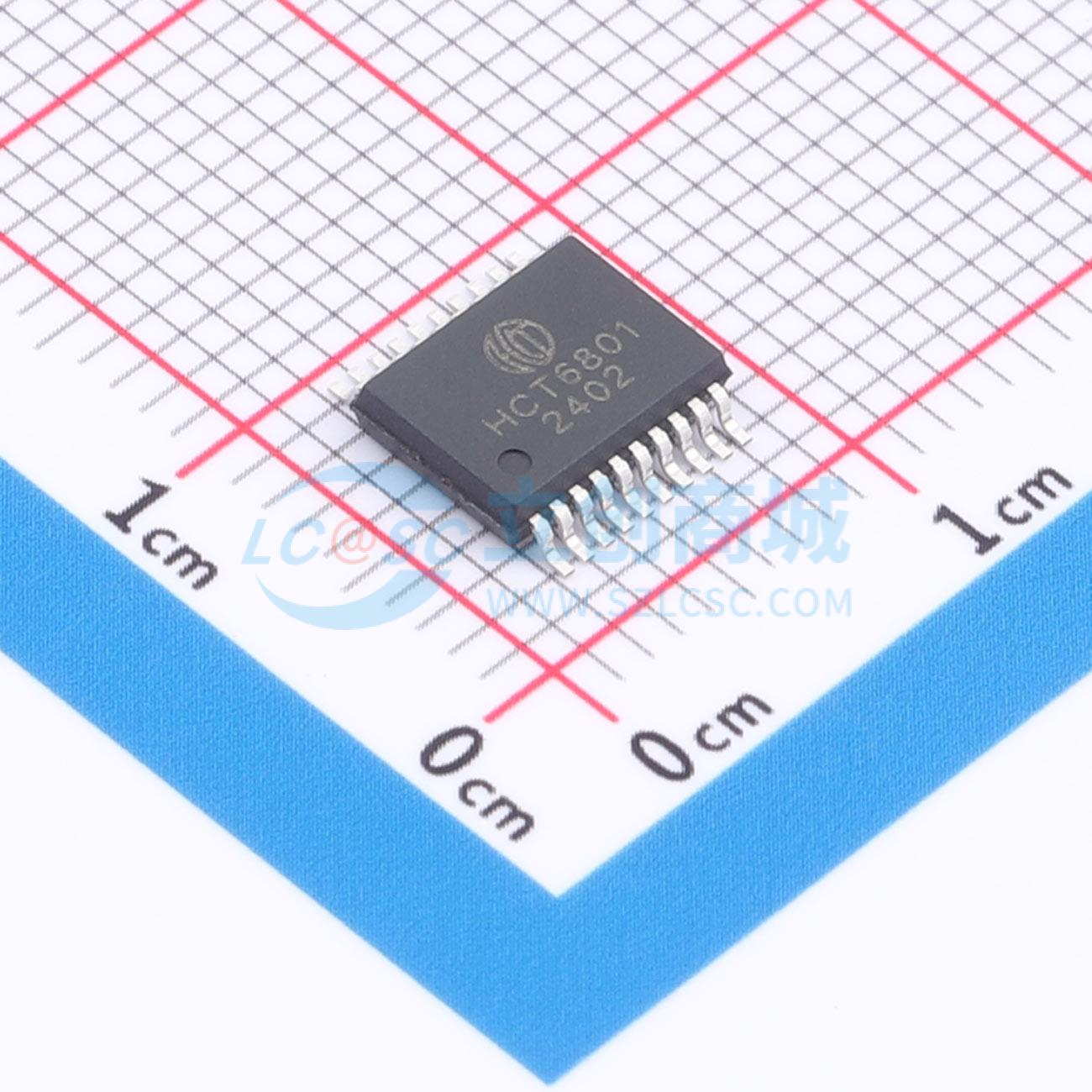

HCT6801
SPI接口双通道32位高精度ADC芯片
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- HCT6801 为一款SPI 接口的双通道、32 位高精度ADC 芯片，内置1~128 倍可编程的低噪声仪表放大器、高精度Sigma-Delta ADC，同时内部集成温度传感器、高精度基准电压源、晶体起振电路、高频内部RC 时钟源。
- 品牌名称
- HCTmicro(杭州恒芯微)
- 商品型号
- HCT6801
- 商品编号
- C46469555
- 商品封装
- SSOP-20
- 包装方式
- 编带
- 商品毛重
- 0.37504克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模数转换芯片ADC | |
| 分辨率(位) | 32 | |
| 采样率 | 51.2kHz | |
| 通道数 | 2 | |
| 工作电压 | 2.8V~5.5V | |
| 接口类型 | SPI | |
| 差分输入 | 是 | |
| 积分非线性 | - | |
| 工作温度 | -40℃~+105℃ |
| 属性 | 参数值 | |
|---|---|---|
| 信噪比 | - | |
| 时钟/振荡器 | 内置 | |
| 时钟频率(fc) | 4.9MHz；4.9152MHz | |
| 基准电压源 | 内置；外置 | |
| 可变增益 | 支持 | |
| ADC架构 | Sigma-Delta | |
| 静态电流 | 600nA | |
| 功能特性 | 软复位；集成调制器；多路复用器；欠压检测；自动校准；内置数字滤波器；上电复位；内置温度传感器 |
商品概述
HCT6801是一款SPI接口的双通道、32位高精度ADC芯片，内置1~128倍可编程的低噪声仪表放大器和高精度Sigma-Delta ADC，同时内部集成温度传感器、高精度基准电压源、晶体起振电路和高频内部RC时钟源。ADC实际有效精度在1倍PGA下为24.3位，在64倍PGA下为22.9位，等效输入噪声低至3nV/√Hz，零漂为0.5μV，零漂温度系数低于5nV/℃。输出码率可配置为6.25Hz至51200Hz。该芯片适用于各类电子秤、分析天平、工业过程控制、直流/交流电能测量、耳温枪等需要高精度、低零漂的应用场合。
