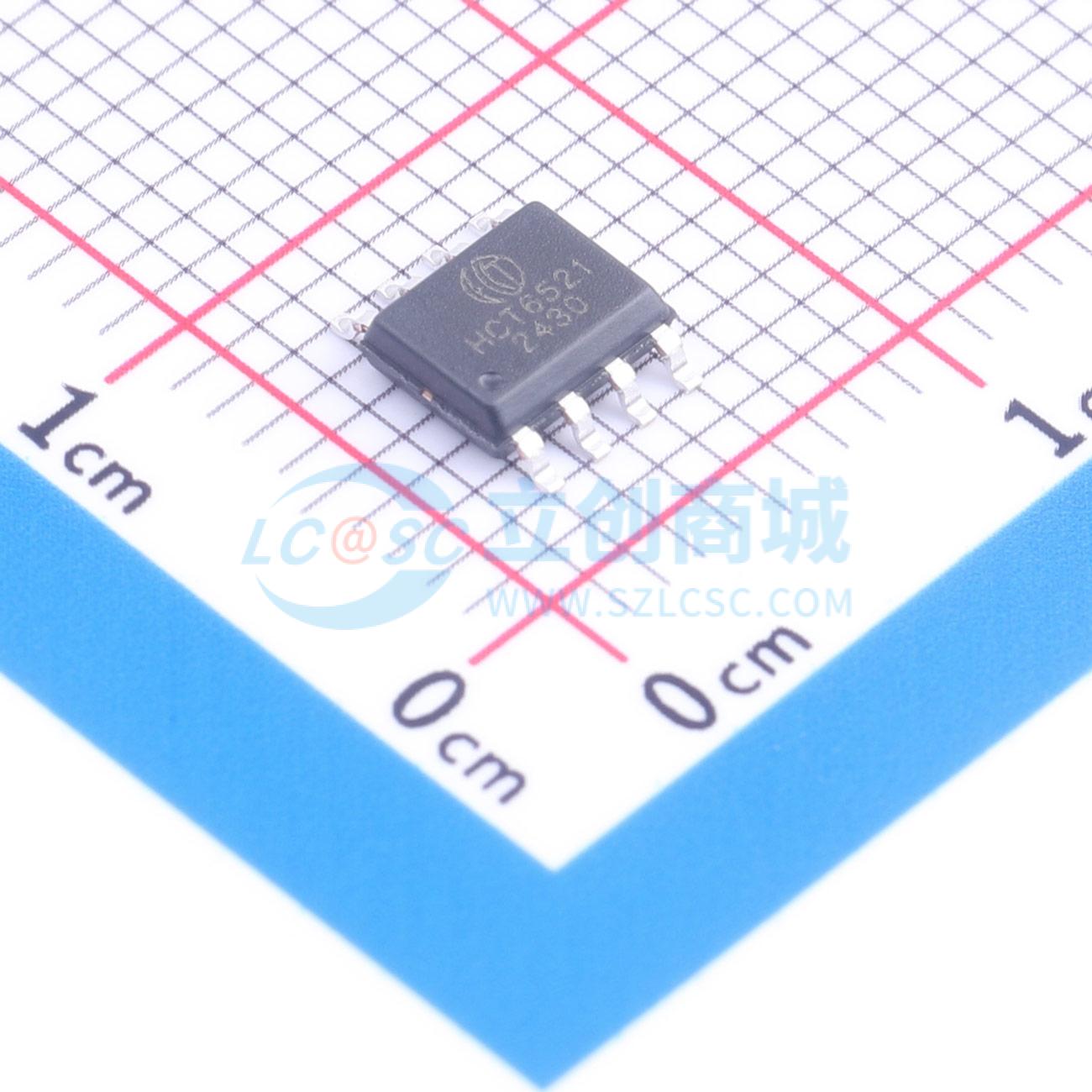

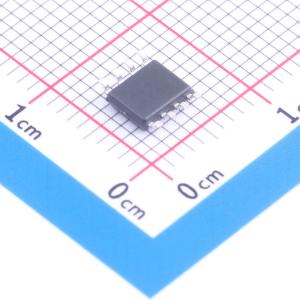

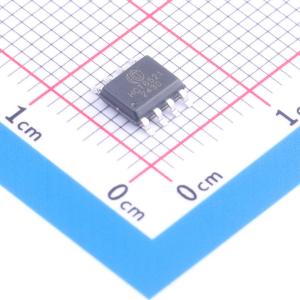

温馨提醒：图片仅供参考，商品以实物为准
HCT6521 A2
SPI接口单通道24位高精度ADC芯片
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- HCT6521为一款SPI接口的单通道、24位高精度ADC芯片，内置1/32/64/128倍可编程的低噪声放大器、高精度Sigma-Delta ADC，高频内部RC时钟源。实际有效精度（ENOB）为19.8bit@128倍PGA，等效输入噪声低至16nV/√Hz，零漂5uV。可用于各类电子秤、分析天平、工业过程控制、直流/交流电能测量、耳温枪等需要高精度、低零漂的应用场合。
- 品牌名称
- HCTmicro(杭州恒芯微)
- 商品型号
- HCT6521 A2
- 商品编号
- C46469547
- 商品封装
- SOP-8L
- 包装方式
- 编带
- 商品毛重
- 0.179552克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模数转换芯片ADC | |
| 分辨率(位) | 24 | |
| 采样率 | 20Hz | |
| 通道数 | 1 | |
| 工作电压 | 2.5V~5.5V | |
| 接口类型 | SPI | |
| 差分输入 | 是 | |
| 积分非线性 | - | |
| 工作温度 | -40℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 信噪比 | - | |
| 时钟/振荡器 | 内置 | |
| 时钟频率(fc) | 3.9MHz | |
| 基准电压源 | 外置 | |
| 可变增益 | 支持 | |
| ADC架构 | Sigma-Delta | |
| 静态电流 | 300nA | |
| 功能特性 | 集成调制器；内置数字滤波器；上电复位 |
商品概述
一款SPI接口的单通道、24位高精度ADC芯片，内置1/32/64/128倍可编程的低噪声放大器、高精度Sigma-Delta ADC和高频内部RC时钟源。ADC实际有效精度在128倍PGA下为19.8位，等效输入噪声低至16nV/√Hz，零漂为5μV。适用于需要高精度、低零漂的应用场合。
商品特性
- 工作电压范围：2.5~5.5V
- 工作电流：工作模式为0.7mA，低功耗模式为0.3μA
- 内置低噪声放大器，可灵活配置1/32/64/128倍增益
- 24位高精度、低零漂Sigma-Delta ADC，支持10/20Hz两种数据率，线性度为0.001% FS，噪声水平在128倍PGA下为16nV/√Hz，零漂在64/128倍PGA下为5μV
- 集成3.9MHz内部高频RC时钟，在-40~85℃范围内温漂为1%
- 集成20ppm/V的基准参考电压源，默认使用外部输入的基准参考电压
- 内置低阻电源开关，可用于控制桥式传感器电阻通路以节省功耗
- SPI接口，支持二线SPI，最高通信时钟2MHz，支持单一寄存器读写和CRC校验保护
- 工作温度范围：-40~+85℃
- 储存温度范围：-40~+125℃
- 封装样式：SOP8
应用领域
- 电子秤
- 分析天平
- 工业过程控制
- 直流/交流电能测量
- 耳温枪
