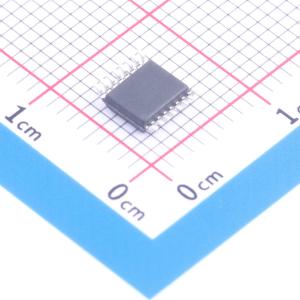

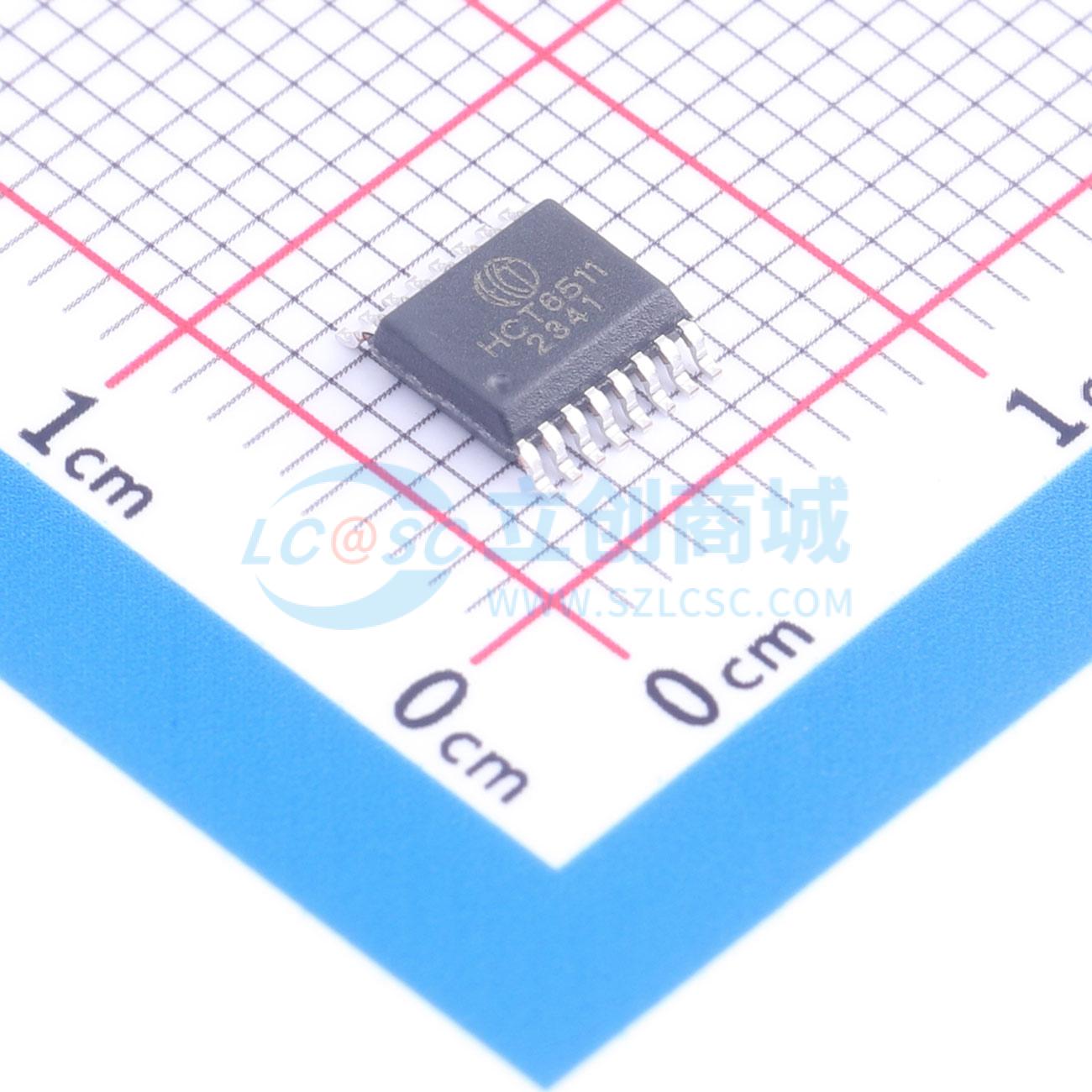

温馨提醒：图片仅供参考，商品以实物为准
HCT6511
SPI接口双通道24位高精度ADC芯片
- 描述
- HCT6511 为一款SPI 接口的双通道、24 位高精度ADC 芯片，内置1/32/64/128 倍可编程的低噪声放大器、高精度Sigma-Delta ADC，同时内部集成基准电压源、高频内部RC 时钟源。实际有效精度（ENOB）为19.8bit@128 倍PGA，等效输入噪声低至 16nV/√Hz，零漂 5uV。可用于各类电子秤、分析天平、工业过程控制、直流/交流电能测量、耳温枪等需要高精度、低零漂的应用场合。
- 品牌名称
- HCTmicro(杭州恒芯微)
- 商品型号
- HCT6511
- 商品编号
- C46469546
- 商品封装
- SSOP-16
- 包装方式
- 编带
- 商品毛重
- 0.322克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模数转换芯片ADC | |
| 分辨率(位) | 24 | |
| 采样率 | 640Hz | |
| 通道数 | 2 | |
| 工作电压 | 2.5V~5.5V | |
| 接口类型 | SPI | |
| 差分输入 | 是 | |
| 积分非线性 | - | |
| 工作温度 | -40℃~+105℃ |
| 属性 | 参数值 | |
|---|---|---|
| 信噪比 | - | |
| 时钟/振荡器 | 内置 | |
| 时钟频率(fc) | 3.9MHz | |
| 基准电压源 | 内置；外置 | |
| 可变增益 | 支持 | |
| ADC架构 | Sigma-Delta | |
| 静态电流 | 300nA | |
| 功能特性 | 集成调制器；多路复用器；内置数字滤波器；上电复位 |
商品概述
HCT6511 是一款采用 SPI 接口的双通道、24 位高精度模数转换器芯片。其内部集成了增益为 1、32、64 或 128 倍的可编程低噪声放大器、高精度 Sigma-Delta 模数转换器、基准电压源以及高频内部 RC 时钟源。该模数转换器在 128 倍可编程增益放大器配置下的实际有效精度为 19.8 位，等效输入噪声低至 16nV/√Hz，零点漂移为 5μV。
商品特性
- 工作电压范围：2.5V ~ 5.5V
- 工作电流：工作模式为 0.7mA，低功耗模式为 0.3μA
- 内置低噪声可编程增益放大器，增益可配置为 1、32、64 或 128 倍
- 支持双通道差分信号输入
- 集成高精度、低零点漂移的 24 位 Sigma-Delta 模数转换器
- 支持 10Hz、20Hz、320Hz 和 640Hz 四种数据输出速率
- 线性度为满量程的 0.001%
- 噪声水平：在 128 倍可编程增益放大器配置下为 16nV/√Hz
- 零点漂移：在 64 或 128 倍可编程增益放大器配置下为 5μV
- 集成温漂为 1%（在 -40℃ ~ 85℃ 范围内）的 3.9MHz 内部高频 RC 时钟
- 集成温漂为 20ppm/√℃ 的基准电压源，默认使用外部输入的基准电压
- 内置低阻抗电源开关，可用于控制桥式传感器的电阻通路以节省功耗
- 支持二线或三线 SPI 接口
- 支持最高 2MHz 的通信时钟频率
- 支持单一寄存器读写操作
- 支持读写操作的循环冗余校验保护
- 工作温度范围：-40℃ ~ +105℃
- 存储温度范围：-40℃ ~ +125℃
- 封装形式：SSOP16
应用领域
- 电子秤
- 分析天平
- 工业过程控制
- 直流/交流电能测量
- 耳温枪
