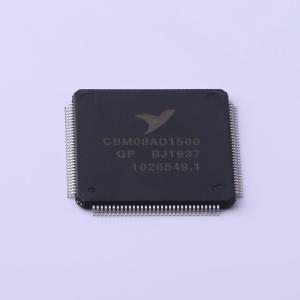

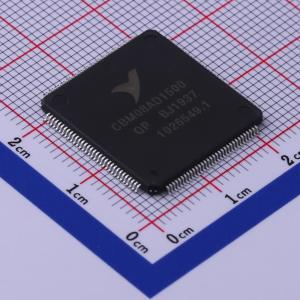

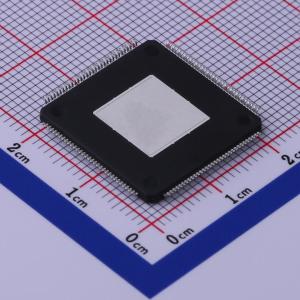

温馨提醒：图片仅供参考，商品以实物为准
CBM08AD1500QP
CBM08AD1500QP
- 描述
- CBM08AD1500QP是采用CMOS工艺制造的半导体集成电路。该产品为折叠和插值相结合的结构，电路内部包含采样/保持放大器、折叠放大器、带隙电压基准、时钟电路和LVDS输出等电路。
- 品牌名称
- Corebai(芯佰微)
- 商品型号
- CBM08AD1500QP
- 商品编号
- C476437
- 商品封装
- TQFP-128-EP(20x20)
- 包装方式
- 托盘
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模数转换芯片ADC | |
| 分辨率 | 8位 | |
| 采样率 | - | |
| 通道数 | 2 | |
| 工作电压 | 1.8V~2V | |
| 接口类型 | - | |
| 差分输入 | 是 | |
| 积分非线性 | 0.6LSB | |
| 工作温度 | -40℃~+85℃ | |
| 信噪比 | - |
| 属性 | 参数值 | |
|---|---|---|
| 时钟/振荡器 | - | |
| 时钟频率(fc) | - | |
| 基准电压源 | - | |
| 基准电压源温漂 | - | |
| 可变增益 | - | |
| 温度传感器 | - | |
| ADC架构 | - | |
| 数据速率 | - | |
| 静态电流 | - | |
| 全量程范围(FSR) | - |
商品概述
CBM08AD1500QP 是采用 CMOS 工艺制造的半导体集成电路。该产品为折叠和插值相结合的结构，电路内部包含采样/保持放大器、折叠放大器、带隙电压基准、时钟电路和 LVDS 输出等电路。 该电路采用 128 引线四面扁平外壳封装（TQFP128 ），外形尺寸为 22000×2200m×2mm，执行标准 GJB597A - 1996。 该产品具有采样率高、功耗低、线性误差小、增益和失调自动校正和 3－线接口控制等特点。通过 3－线接口可对内部电路的增益、失调和通道间的时钟匹配进行校正，模拟输入为差分输入，即可交流耦合也可直流耦合；时钟输入电路内部设有直流偏置，必须交流耦合输入。 该产品与国外产品 ADC08D1500 管脚排列相同，功能和性能可直接替换 ADC08D1500。
应用领域
- 数字示波器
- 通信接收机
- 直接 RF 下变频转换器
- 高速数字采集
