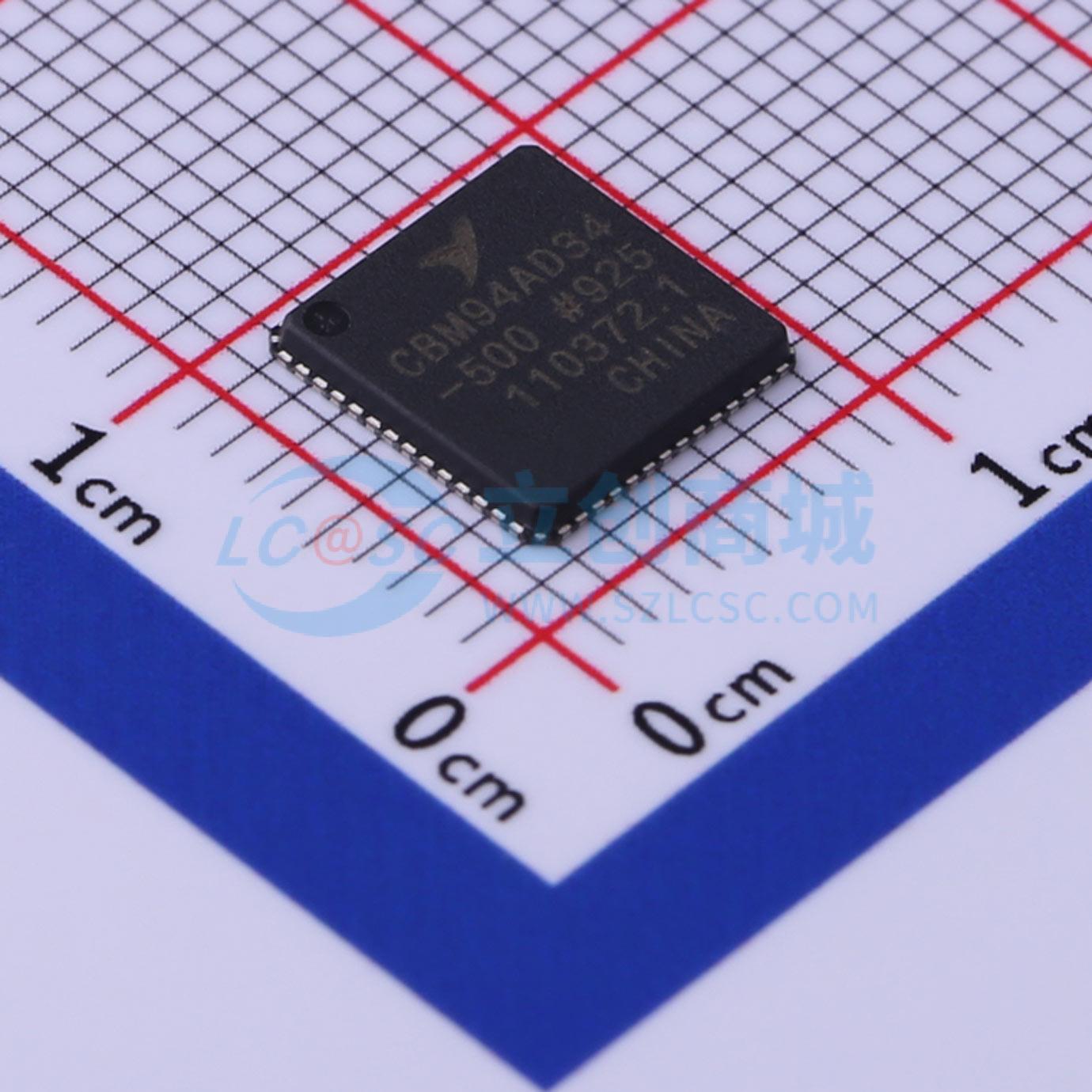

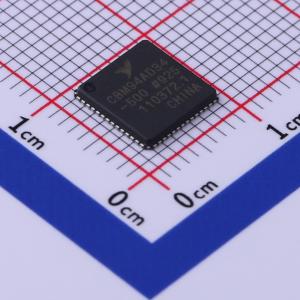

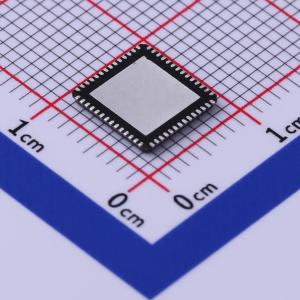

温馨提醒：图片仅供参考，商品以实物为准
CBM94AD34-500
CBM94AD34-500
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- CBM94AD34是一款12位、单片采样模数转换器（ADC），专门为高性能、低功耗以及易于使用进行了优化设计。它的转换速率能达到500MSPS，在宽带应用中有很好的动态性能表现。
- 品牌名称
- Corebai(芯佰微)
- 商品型号
- CBM94AD34-500
- 商品编号
- C476439
- 商品封装
- QFN-56-EP(8x8)
- 包装方式
- 托盘
- 商品毛重
- 0.14克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模数转换芯片ADC | |
| 分辨率 | 12位 | |
| 采样率 | 500MHz | |
| 工作电压 | 1.75V~1.9V |
| 属性 | 参数值 | |
|---|---|---|
| 接口类型 | LVDS | |
| 差分输入 | - | |
| 积分非线性 | 4.5LSB | |
| 工作温度 | -40℃~+85℃ |
商品概述
CBM94AD34 是一款12 位、单片采样模数转换器（ADC），专门为高性能、低功耗以及易于使用进行了优化设计。它的转换速率能达到500 MSPS，在宽带应用中有很好的动态性能表现。所有需要的功能都集成在片内，其中包括了采样保持放大器(SHA)和片内基准电压源，以提供完整的信号转换解决方案。VREF 引脚可用于改变内部基准电压或接受来自外部的参考电压（外部基准模式需通过SPI 端口开启）。
此款ADC 需要1.8 V 的模拟电源供电，以及一个差分时钟来保持出色的ADC 整体性能。数字输出是兼容LVDS（ANSI-644）的，数据格式为二进制补码、格雷码或偏移二进制。有数据输出时钟来确保相应的数据输出具有正确的时序。
该产品采用SiGe BiCMOS 工艺制造，56 引线塑料封装（QFN56），可有效替代AD9434BCPZ-500。
商品特性
- 分辨率：12bit
- 采样率：500MSPS
- SFDR > 65dB
- 可变输入范围 1.18Vp-p 到 1.6Vp-p
- PIN 兼容AD9434 系列
应用领域
- 无线、宽带通信
- 接收器
- 通信测试设备
- 雷达和卫星子系统
- 功率放大器的线性化
