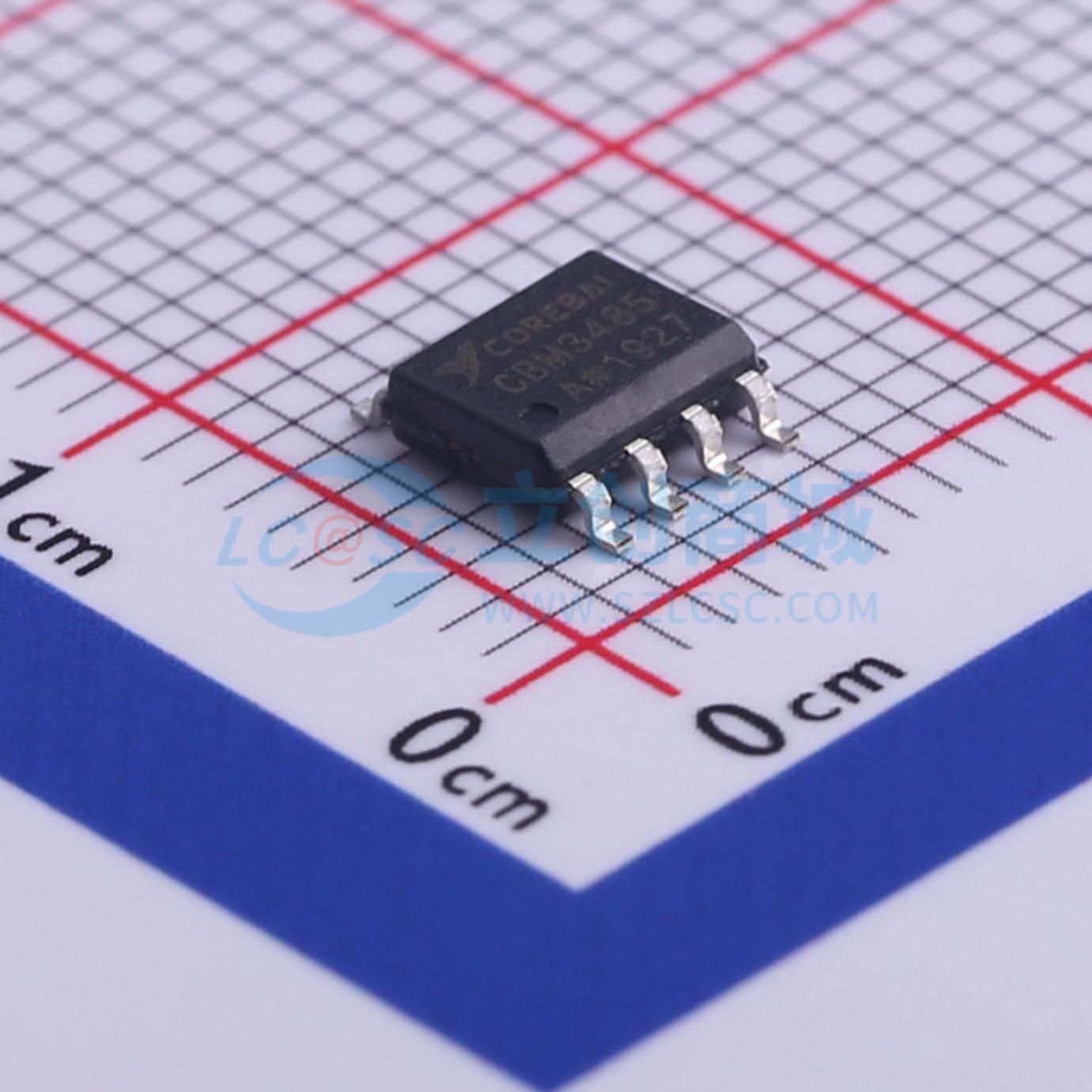

温馨提醒：图片仅供参考，商品以实物为准
CBM3485AS8
CBM3485A 低功耗RS-485/RS-422收发器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 低功耗RS-485和RS-422通信收发器，包含一个驱动器和一个接收器。
- 品牌名称
- Corebai(芯佰微)
- 商品型号
- CBM3485AS8
- 商品编号
- C476466
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.11克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RS-485/RS-422芯片 | |
| 类型 | 收发器 | |
| 驱动器数 | 1 | |
| 接收器数 | 1 | |
| 工作电压 | 3.3V | |
| 数据速率 | 10Mbps |
| 属性 | 参数值 | |
|---|---|---|
| 节点数 | 32 | |
| 静电保护 | ±15kV | |
| 工作温度 | -40℃~+85℃ | |
| 静态电流 | 300uA | |
| 通讯模式 | 半双工 |
商品概述
CBM3485是用于RS - 485和RS - 422通信的低功耗收发器。该IC包含一个驱动器和一个接收器。CBM3485的驱动器压摆率不受限制，使其传输速率可达5Mbps。 这些收发器在空载或驱动器禁用且满载时，电源电流在120μA至500μA之间。所有器件均采用单一3.3V电源供电。驱动器具有短路电流限制功能，并通过热关断电路防止过度功耗，该电路会使驱动器输出进入高阻态。接收器输入具备故障保护功能，若输入开路，可确保输出逻辑高电平。
商品特性
- 低静态电流：300μA
- 共模输入电压范围：-7V至+12V
- 三态输出
- 传播延迟80ns，偏斜5ns
- 有半双工版本可选
- 采用单一3.3V电源供电
- 总线上最多可连接32个收发器
- 数据速率：5Mbps
- 驱动器过载保护：电流限制和热关断
- 增强型ESD规格：IEC61000 - 4 - 2空气放电±7.5kV，IEC61000 - 4 - 2接触放电±8kV
应用领域
- 多点总线传输线上的双向数据通信
- 线路中继器
