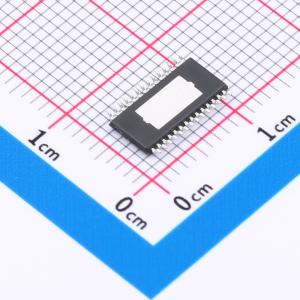

MAX31913AUI+

MAX31913工业接口串行器可将工业、过程和楼宇自动化中使用的传感器和开关的24V数字输出转换、调理并串行化为微控制器所需的5V CMOS兼容信号。它为可编程逻辑控制器（PLC）数字输入模块提供前端接口电路。该器件具有集成的电流限制、低通滤波和通道串行化功能。与传统的分立电阻分压器实现方式相比，输入电流限制可显著降低现场电压电源的功耗。片上可选低通滤波器可根据应用灵活地对传感器输出进行去抖和滤波。片上串行化功能可大幅减少用于隔离的光耦合器数量。该器件串行器可堆叠，因此任何数量的输入通道都可以通过一个SPI兼容端口进行串行化和输出。无论输入通道数量如何，这将所需的光耦合器数量减少到仅三个。为了增强对高频噪声和快速电瞬变的鲁棒性，会为每8位数据生成一个多位CRC码并通过SPI端口传输。片上5V稳压器可用于为外部光耦合器、数字隔离器或其他外部5V电路供电。现场侧LED驱动器可回收八个输入的电流，以提供可视化的输入状态指示，而无需任何额外的电流或功耗。对于超低功耗应用，以及为了实现尽可能低的散热，美信集成（Maxim Integrated）提供了该器件的引脚兼容版本MAX31912。MAX31912采用了正在申请专利的电路技术，以实现比仅通过输入电流限制所能达到的更低功耗。如需了解供货情况，请联系厂家。

• 极低的功耗和散热
• 低静态电流（典型值1.6mA）
• 高精度和稳定的输入电流限制器，可在0.5mA至6mA之间调节
• 无能耗现场侧LED驱动器
• 高度集成，减少物料清单数量、电路板尺寸和系统成本
• 8个高压输入通道（最大36V）
• 片上8 - 1本地化，带SPI接口
• 片上5V稳压器
• 片上过热指示器
• 双片上场供电电压监视器
• 集成去抖滤波器，可在0至3ms之间选择
• 适用于工业环境的强大特性和性能
• 多位CRC码生成和传输，用于错误检测和更可靠的数据传输
• 所有现场输入引脚具有高ESD抗扰度
• 接受行业标准输入类型
• 可配置为IEC 61131 - 2输入类型1、2和3
• 灵活的电源能力，可用于5V、12V、24V和更高电压系统
• 宽工作现场电源范围7V至36V
• 可使用5V电源从逻辑侧供电

• PLC数字输入模块
• 工业、楼宇和过程自动化
• 电机控制
