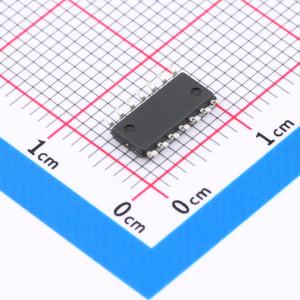

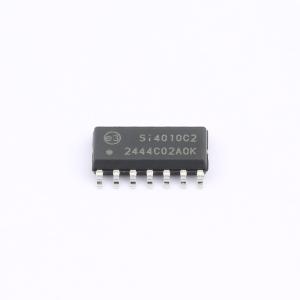

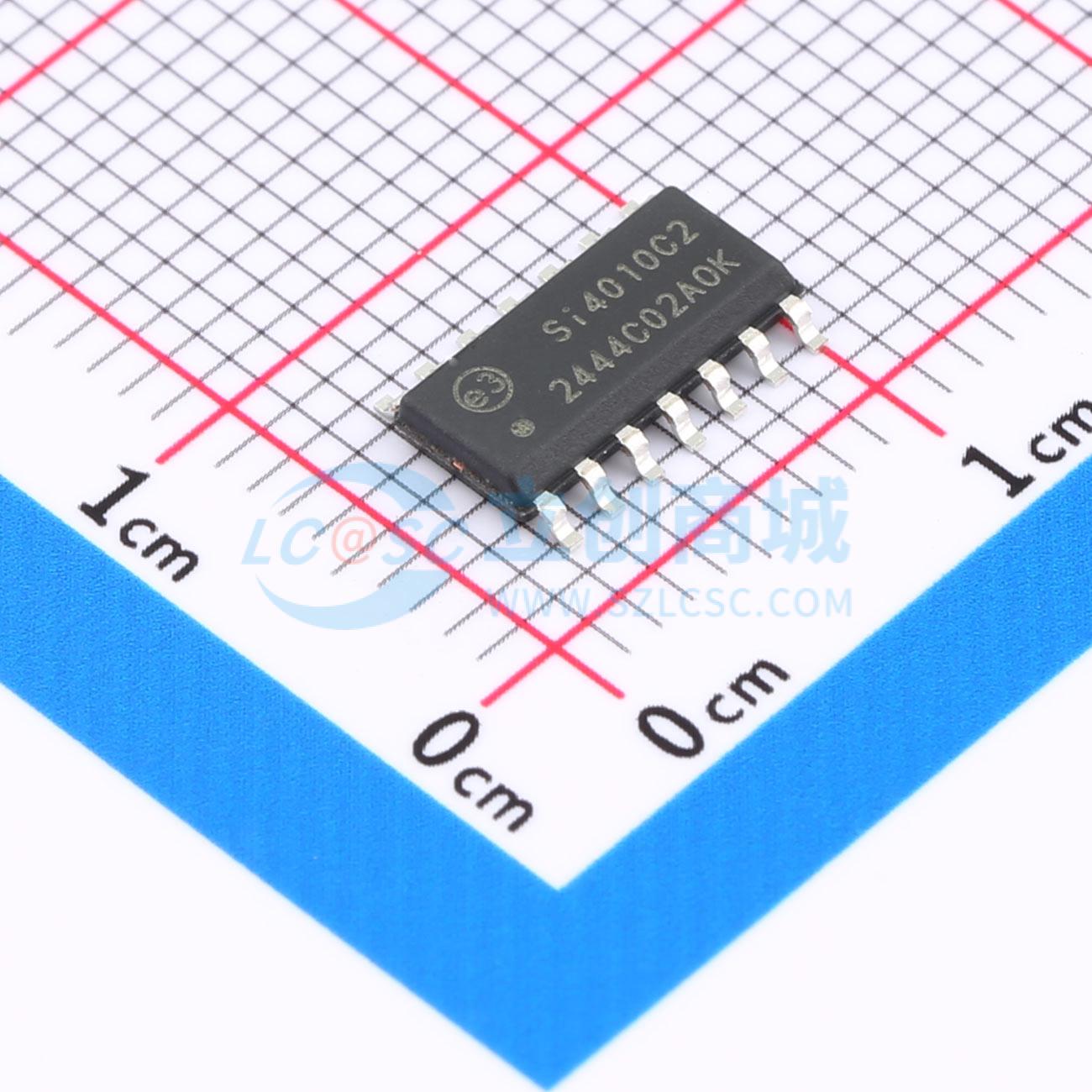

SI4010-C2-GSR

一款完全集成的无晶体CMOS片上系统（SoC）射频发射器，内置CIP - 51 8051微控制器（MCU）。该器件可在-40至85℃的温度范围内工作，无需外部晶体参考源，从而减小了电路板面积并降低了物料清单（BOM）成本。该器件包含一个8 kB的非易失性存储块，用于对用户应用程序进行编程，同时还有一个12 kB的嵌入式支持代码只读存储器（ROM），供用户在应用程序中使用。它具备一个两线制C2调试和编程接口，允许客户在开发阶段将代码下载到板载随机存取存储器（RAM）中进行测试和调试，然后再对非易失性存储器（NVM）进行编程。

该器件专为低功耗电池应用而设计，待机电流小于10 nA，以优化电池使用寿命。其特点是支持按键自动唤醒功能，只需少量客户代码支持，就能高效地从待机模式转换到活动模式。内置的AES - 128硬件加密模块以及128位电可擦可编程只读存储器（EEPROM）可用于对传输数据包进行强大的数据加密。每个器件都烧录有一个唯一的4字节序列号，确保设备标识符不会重复。

该射频发射器的特点是配备一个高效功率放大器（PA），能够提供高达+10 dBm的输出功率，并包含一个自动天线调谐算法。该算法会在每个数据包传输开始时调整天线调谐，以实现最佳输出功率，从而最大程度减小因用户手持遥控器而导致的天线阻抗变化的影响。该器件支持频移键控（FSK）和开关键控（OOK）调制方式，并具备自动输出功率整形功能，以减少频谱扩展并简化法规合规性。输出频率可通过软件在整个27至960 MHz范围内进行调整。输出数据速率可通过软件进行调节，最高可达100 kbps。

• 无晶体运行
• 可选晶体振荡器输入
• 高速8051微控制器内核
• 流水线指令架构
• 70%的指令执行时间为1或2个时钟周期
• 时钟频率为24 MHz时，最高可达24 MIPS
• 4 kB随机存取存储器（RAM）/8 kB非易失性存储器（NVM）
• 128位电可擦可编程只读存储器（EEPROM）
• 256字节内部数据随机存取存储器
• 12 kB嵌入式功能只读存储器（ROM）
• 8字节低泄漏随机存取存储器
• 丰富的数字外设
• 128位高级加密标准（AES）加速器
• 5/9个具备唤醒功能的通用输入输出（GPIO）引脚
• 发光二极管（LED）驱动器
• 数据串行器
• 高速频率计数器
• 片上调试：C2接口
• 唯一的4字节序列号
• 超低功耗睡眠定时器
• 单枚纽扣电池供电
• 电源电压：1.8至3.6 V
• 待机电流 <10 nA
• 高性能射频发射器
• 频率范围：27 - 960 MHz
• +10 dBm输出功率，可调节
• 自动天线调谐
• 符号速率最高可达100 kbps
• 频移键控（FSK）/开关键控（OOK）调制
• 曼彻斯特、不归零（NRZ）、4/5编码器
• 模拟外设
• 带上电复位（POR）电路的低压差线性稳压器（LDO）
• 电池电压监测器
• 温度范围 -40至+85 ℃
• 汽车级品质选项，AEC - Q100（待最终资格测试）
• 10引脚微型小外形封装（MSOP）/14引脚小外形集成电路（SOIC）

• 车库和大门开启器
• 远程无钥匙进入系统
• 家庭自动化与安防
• 无线遥控器
