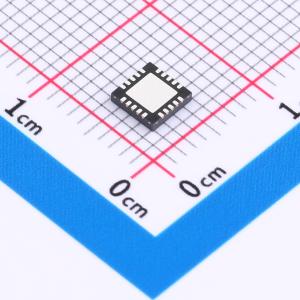

温馨提醒：图片仅供参考，商品以实物为准
SI4463-C2A-GMR
SI4463-C2A-GMR
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 高性能、低电流收发器，覆盖142至1050 MHz的亚GHz频段。所有部件在实现极低的活动和待机电流消耗的同时，提供-129 dBm的出色灵敏度。具有最佳的相位噪声、阻塞和选择性性能，适用于窄带和无线MBus许可频段应用。69 dB的邻道选择性和12.5 kHz的信道间隔确保在恶劣的RF条件下实现稳健的接收操作
- 商品型号
- SI4463-C2A-GMR
- 商品编号
- C476202
- 商品封装
- QFN-20-EP(4x4)
- 包装方式
- 编带
- 商品毛重
- 0.085克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 无线收发芯片 | |
| 频率范围 | 142MHz~1.05GHz | |
| 接口类型 | SPI | |
| 工作电压 | 1.8V~3.8V | |
| 应用领域 | 通用ISM<1GHz | |
| 输出功率 | 20dBm | |
| 数据速率 | 1Mbps |
| 属性 | 参数值 | |
|---|---|---|
| 发射电流 | 44.5mA | |
| 灵敏度 | -129dBm | |
| 接收电流 | 10.9mA | |
| 典型应用频率 | - | |
| 工作温度 | -40℃~+85℃ | |
| 类型 | 收发器 |
商品概述
Silicon Laboratories的Si446x器件是高性能、低电流收发器，覆盖142至1050 MHz的亚GHz频段。这些无线电设备属于EZRadioPRO系列，该系列包含涵盖广泛应用的完整发射机、接收机和收发器产品线。所有器件在实现极低的有源和待机电流消耗的同时，提供-129 dBm的出色灵敏度。Si4463/61/60可覆盖所有主要频段。Si446x为窄带和无线MBus许可频段应用（如FCC Part90和169 MHz无线Mbus）提供了最佳的相位噪声、阻塞和选择性性能。在12.5 kHz信道间隔下69 dB的邻道选择性确保了在恶劣射频条件下的可靠接收操作，这对于窄带操作尤为重要。Si4463提供高达+20 dBm的出色输出功率，并具有出色的发射效率。高输出功率和灵敏度带来了业界领先的146 dB链路预算，允许更长的通信距离和高度可靠的通信链路。Si4460在+10 dBm时的有源模式发射电流消耗为18 mA，接收电流为10 mA，再加上极低的待机电流和快速唤醒时间，确保了在最苛刻应用中的长电池寿命。Si4463通过低成本外部FET的内置斜坡控制可实现高达+27 dBm的输出功率。这些器件可满足全球监管标准：FCC、ETSI、无线MBus和ARIB。所有器件均设计为符合802.15.4g和WMbus智能计量标准。这些器件具有高度灵活性，可通过Silicon Labs网站上提供的无线开发套件（WDS）进行配置。
商品特性
- 频率范围 = 142–1050 MHz
- 接收灵敏度 = –129 dBm
- 调制方式：(G)FSK、4(G)FSK、(G)MSK、OOK
- 最大输出功率：+20 dBm（Si4463）、+16 dBm（Si4461）、+13 dBm（Si4460）
- 功率放大器支持+27或+30 dBm
- 低有源功耗：10/13 mA（接收）、+10 dBm时18 mA（发射，Si4460）
- 超低电流掉电模式：30 nA（关机）、40 nA（待机）
- 前导码检测模式：1.2 kbps时平均接收电流6 mA，50 kbps且1秒睡眠间隔时平均接收电流10 μA
- 快速前导码检测：1字节前导码检测
应用领域
- 智能计量（802.15.4g和WMBus）
- 远程控制
- 家庭安全与报警
- 遥测
- 车库和大门开启器
- 远程无钥匙进入
- 家庭自动化
- 工业控制
- 传感器网络
- 健康监测器
- 电子货架标签
