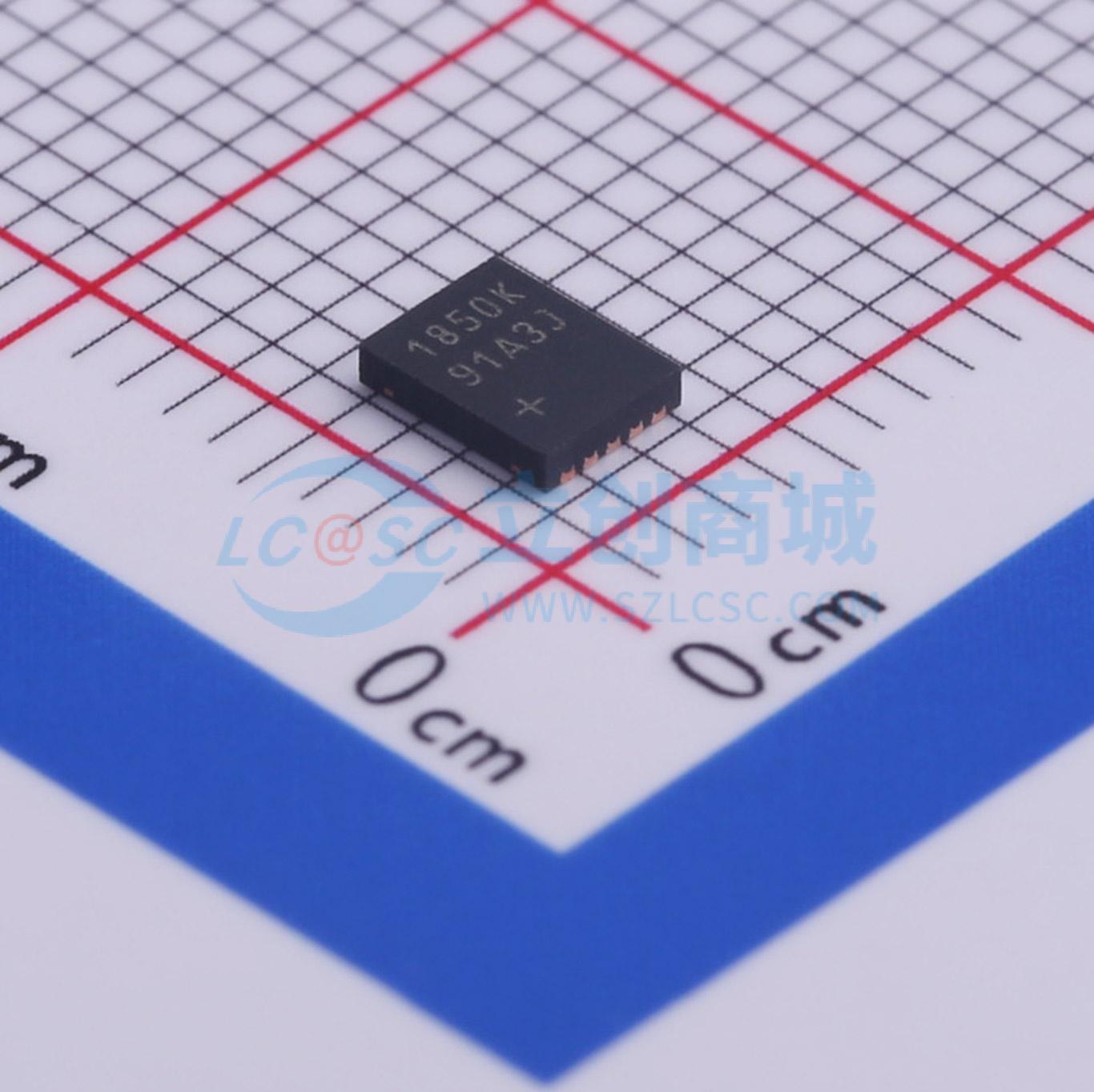

MAX31850KATB+

冷端补偿1-Wire热电偶转数字转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 冷端补偿、1-Wire热电偶至数字转换器、高精度1-Wire热电偶至数字转换器IC，既节省设计投入又降低系统成本
品牌名称: ADI(亚德诺)/MAXIM(美信)
商品型号: MAX31850KATB+
商品编号: C476179
商品封装: TDFN-10-EP(3x4)
包装方式: 管装
商品毛重: 0.07克(g)

商品参数

商品概述

MAX31850/MAX31851是带冷端补偿的1-Wire热电偶数字转换器，可进行冷端补偿，并将K型、J型、N型、T型、S型、R型或E型热电偶的信号数字化。这些转换器的温度分辨率为0.25℃，可测量的温度范围高达+1768℃，低至 -270℃，在 -200℃至 +700℃的温度范围内，热电偶精度为8 LSB（2℃）。与主微控制器的通信通过1-Wire总线进行，根据定义，该总线仅需一根数据线（和接地）即可进行通信。工作电源可直接从数据线获取（“寄生电源”），无需外部电源。每个器件都有一个唯一的64位序列号，允许多个器件在同一1-Wire总线上工作。因此，使用一个微控制器（主设备）来监控大面积分布的多个热电偶的温度非常简单。四个位置地址输入简化了单个器件到特定位置的映射。

商品特性

14位，0.25℃分辨率
集成冷端补偿
适用于多种热电偶类型：支持K型、J型、N型、T型和E型（MAX31850）；S型和R型（MAX31851）
检测热电偶对地或电源短路
检测热电偶开路
1-Wire接口（只读）；可从接口获取电源（寄生供电模式）

应用领域

工业设备

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	ADC/DAC-专用型
	分辨率	14
	通道数	1
	工作电压	3V~3.7V
	芯片类型参数/描述	热电偶数字转换器

	属性	参数值
	工作温度	-40℃~+125℃
	基准电压源	内置
	静态电流	0.28uA
	积分非线性	8LSB
