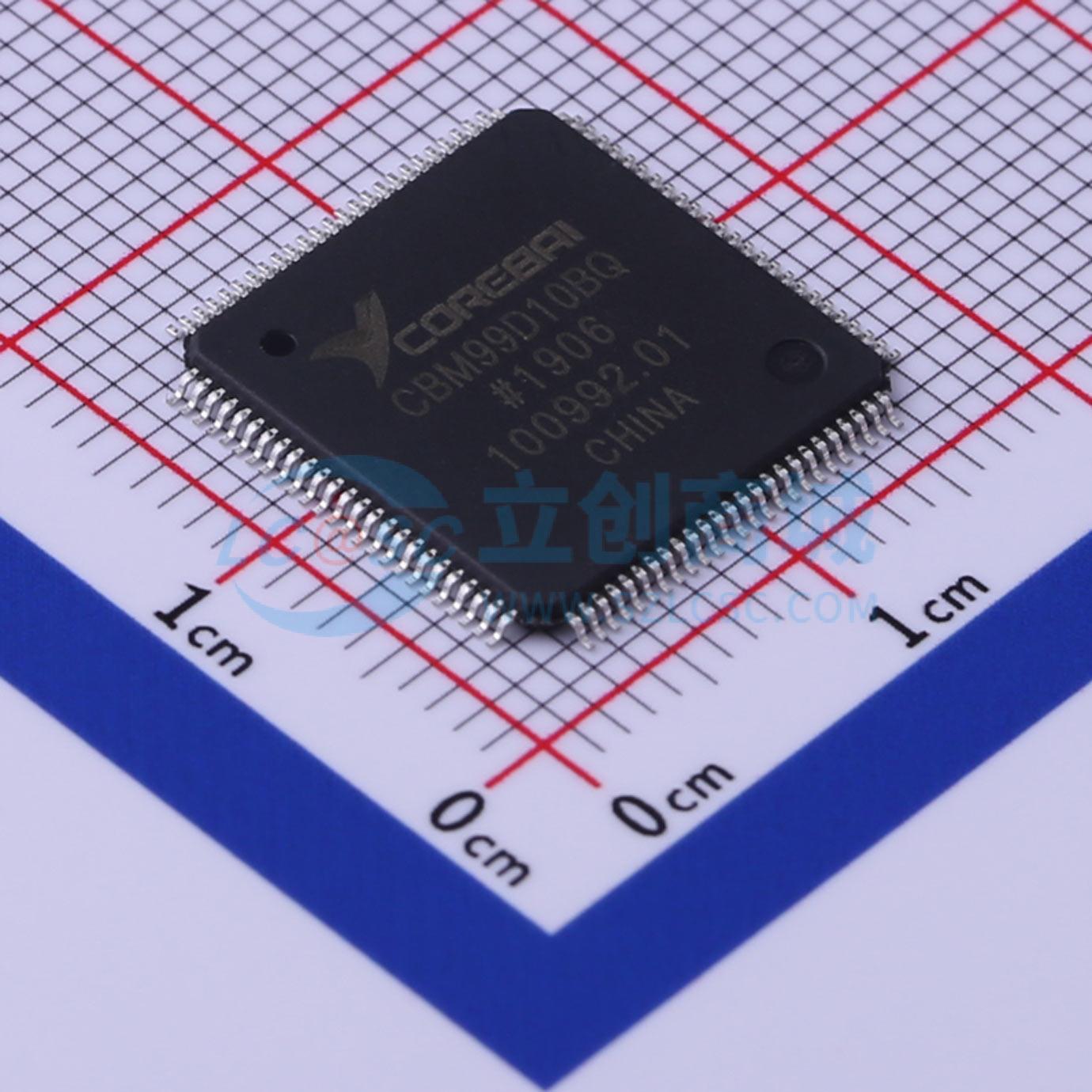

CBM99D10BQ

CBM99D10是一款内置14位DAC的直接数字频率合成器（DDS），支持高达1 GSPS采样速率，可生成400 MHz正弦波形。用户可通过内部频率、相位与振幅控制字来控制DDS输出信号。DDS能够进行快速跳频，在1 GSPS采样速率下，利用32位累加器能达到0.23 Hz的调谐分辨率。这款DDS还实现了快速相位与幅度切换功能。用户可通过串行I/O端口对CBM99D10的内部控制寄存器进行编程，以实现对CBM99D10的控制。CBM99D10集成了静态RAM，可支持频率、相位和/或振幅调制的多种组合。CBM99D10还支持用户定义的数控数字斜坡工作模式。在该模式下，频率、相位或振幅随时间呈线性变化。CBM99D10内置的高速并行数据输入端口能实现直接频率、相位、振幅或极化调制，以支持更高级的调制功能。

• 电源：1.8 V和3.3 V
• 内部系统时钟：1 GSPS（高达400 MHz模拟输出）
• 内置1 GSPS 14位DAC
• 频率分辨率：0.23 Hz或以上
• 输出相位噪声：≤−125 dBc/Hz（1 kHz偏移，400 MHz载波）
• 窄带SFDR：>80 dB
• 串行输入/输出（I/O）控制
• 自动线性或任意频率/相位/振幅扫描功能
• 反sinc校正滤波器
• 8种频率和相位偏移形式
• 内部振荡器，支持单晶体操作
• 软件/硬件控制的省电功能
• 集成1024字×32的RAM
• 并行数据路径接口
• PLL REFCLK乘法器
• 调相功能
• 调幅功能
• 多芯片同步
• 封装：100引脚TQFP_EP

• 可编程时钟发生器
• 雷达和扫描系统的FM线性调频源
• 测试与测量设备
• 声光设备驱动器
• 极化调制器快速调频
