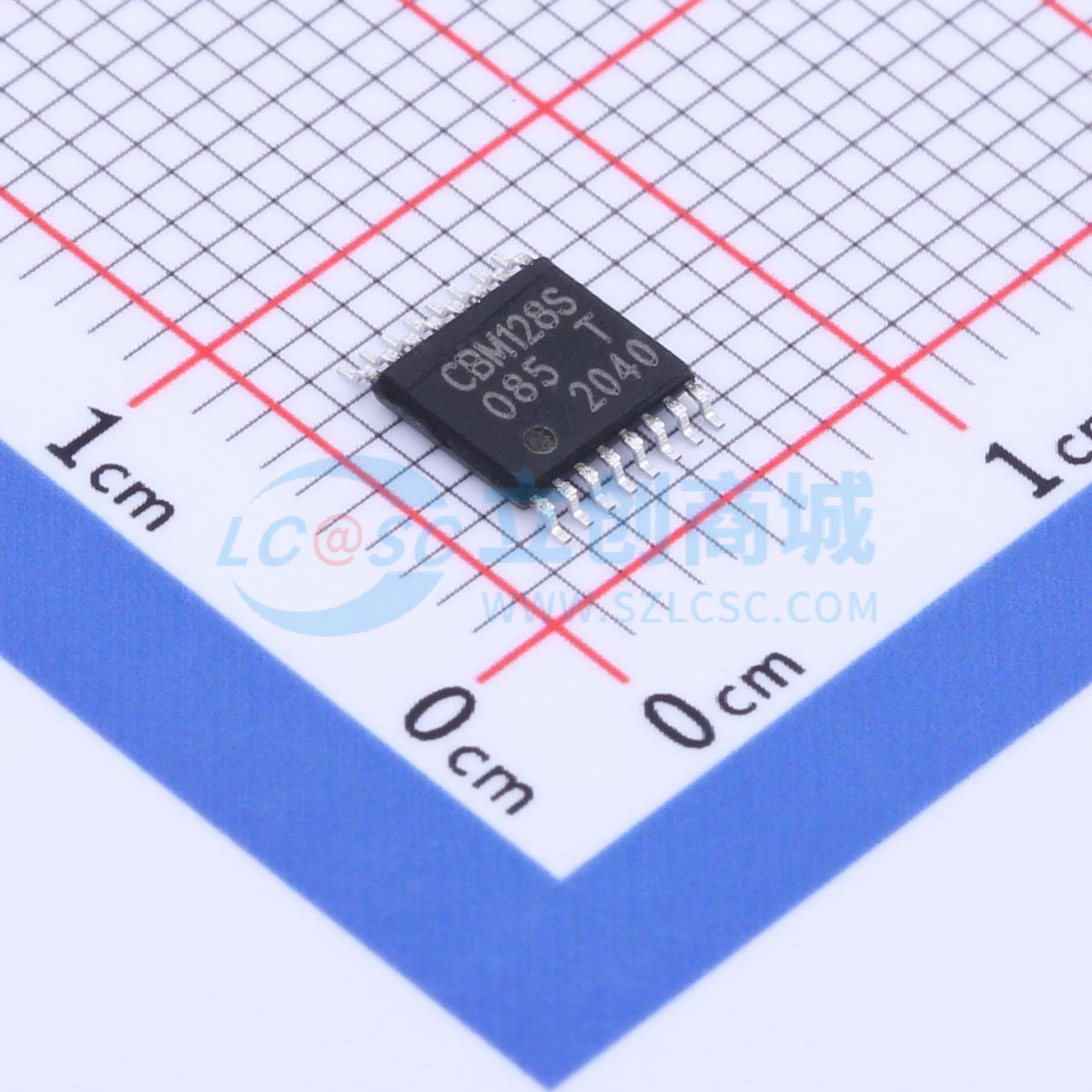

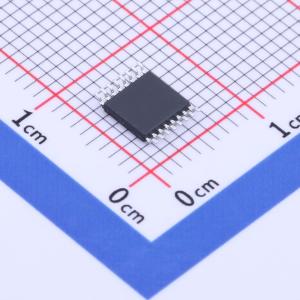

CBM128S085TS

CBM128S085/CBM108S085为一款高精度高集成度的数模转换器芯片，单芯片集成了8通道12/10位带输出缓冲驱动的电压输出数模转换器。芯片采用较小的16管脚TSSOP封装；正常工作电源电压范围为2.7V~5.5V；输出缓冲驱动能够保证输出电压为轨到轨，进而确保最大的电压输出范围；功耗很低，在不带负载的情况下，整体消耗的电流仅为540uA@3V，600uA@5V；采用三线串行接口，最大时钟可达40MHz，允许很灵活的配置，兼容目前常见的SPI, QSPI, MICROWIRE和DSP等接口标准；支持菊花链工作模式，采用单个接口可以同时控制多个芯片，保证多个芯片在同一时刻进行状态更新。

CBM128S085/CBM108S085有两个外部参考电压输入，其中一个提供给通道A至D使用，另外一个提供给通道E至H使用。每个参考电压均可以进行单独配置，允许输入范围为0.5V~VA，进而确保芯片提供尽可能宽的动态输出范围。串行接口控制的数字输入端16个移位寄存器能方便控制芯片的工作模式，包括休眠输出状态和输出更新状态等；所有通道都可以单独进行状态更新或者统一进行状态更新。

CBM128S085/CBM108S085的最大特点就是同时支持上电复位和断电复位两种复位方式；上电复位电路保证在电源电压上升至有效电压时，数模转换器的输出为0V，并一直保持该状态直到接收到新的状态更新命令；当芯片电源电压下降至低于2.7V时，断电复位电路对芯片进行复位，使得数模转换器输出为0V，避免数模转换器非0V输出电压对系统电路造成影响。芯片多通道可以灵活配置，允许各通道单独工作，并支持三种不同的输出阻抗休眠模式；当所有的数模转换器进入休眠模式，芯片处于uW级功耗。芯片的低功耗特性使其非常适合应用于便携式设备中。

• 8通道，TSSOP封装，保证单调性
• 低功耗工作: 540uA @ 3V, 600uA @ 5V
• 轨到轨电压输出
• 菊花链工作模式
• 多通道同时输出更新
• 单通道选择性休眠
• 2.7V~5.5V供电范围
• 两路0.5V~VA参考电压
• -40°C ~ +125°C工作温度范围
• 上电和断电两种复位方式，复位至0V

• 便携式电池供电仪器
• 数字增益和偏移调整
• 可编程电压源和电流源
• 可编程衰减器
• 模数转换器参考电压源
• 传感器参考电压源
• 范围检测器
