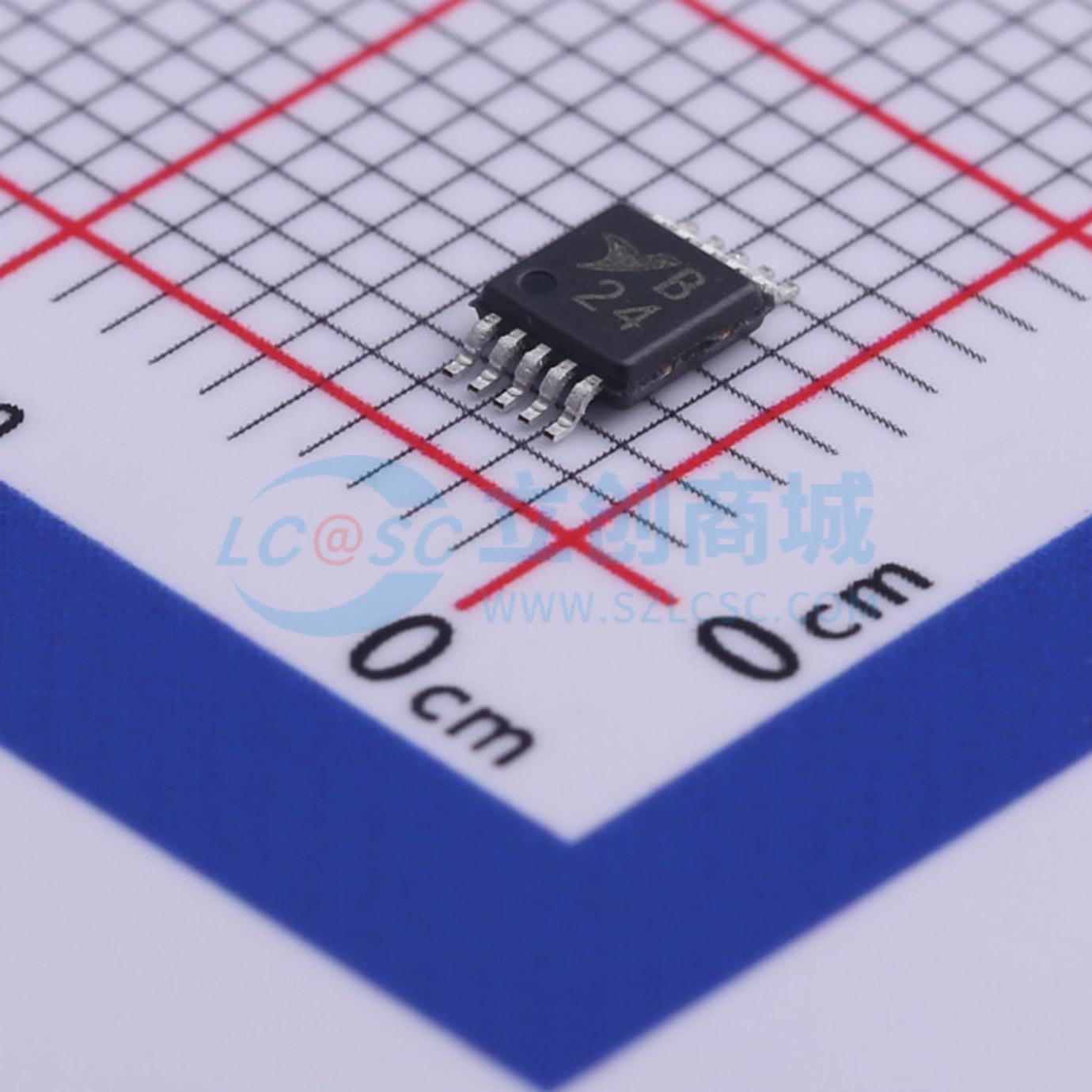

CBM53D24BMS

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是四通道 10 位和 12 位缓冲电压输出 DAC，采用 MSOP10L 封装，可由 2.5V 至 5.5V 单电源供电，3V 时仅消耗 500uA 电流。具有片上轨到轨输出放大器，压摆率为 0.7V/μs。使用与标准 SPI、QSPI、MICROWIRE 和 DSP 接口标准兼容的三线串行接口，可在高达 30MHz 的时钟速率下运行。四个 DAC 的参考电压来自一个参考引脚，所有 DAC 的输出可同时更新。集成上电复位电路，确保 DAC 输出上电至 0V，并保持该状态直到对设备进行有效写入。具备掉电功能，可将电流消耗降至 5V 时 200nA（3V 时 80nA）。
品牌名称: Corebai(芯佰微)
商品型号: CBM53D24BMS
商品编号: C476458
商品封装: MSOP-10
包装方式: 编带
商品毛重: 0.22克(g)

商品参数

商品概述

CBM53D14/CBM53D24是采用MSOP10L封装的四路10位和12位缓冲电压输出DAC，可在2.5V至5.5V单电源下工作，在3V电源时仅消耗500μA电流。它们具有片上轨到轨输出放大器，压摆率为0.7V/μs。采用与标准SPI、QSPI、MICROWIRE和DSP接口标准兼容的三线串行接口，时钟速率最高可达30MHz。四个DAC的参考电压源自一个参考引脚。所有DAC的输出可以同时更新。它集成了上电复位电路，确保DAC输出在上电时为0V，并保持该状态直到向器件进行有效写入操作。该器件具备掉电功能，可将电流消耗降至5V时200nA（3V时80nA）。

商品特性

低功耗运行：3V时500μA，5V时600μA
2.5V至5.5V电源供电
掉电模式：3V时80nA，5V时200nA
双缓冲输入逻辑
输出范围：0V至
上电复位至0V
片上轨到轨输出缓冲放大器
温度范围：-40℃至+105℃

应用领域

便携式电池供电仪器
数字增益和失调调整
可编程电压和电流源
可编程衰减器
工业过程控制

数据手册PDF

放大查看下载PDF

优惠活动

9.3折

购买数量

(1000个/圆盘，最小起订量 1 个)

个

起订量：1 个1000个/圆盘

总价金额：

￥ 0.00

近期成交14单

	属性	参数值
	商品目录	数模转换芯片DAC
	分辨率	12位
	通道数	4
	接口类型	QSPI；SPI
	工作电压	2.5V~5.5V
	稳定时间	8us
	输出类型	电压-缓冲

	属性	参数值
	积分非线性	2LSB
	工作温度	-40℃~+105℃
	上电复位	内置
	基准电压源	外置
	数据速率	30MHz
	静态电流	600uA
