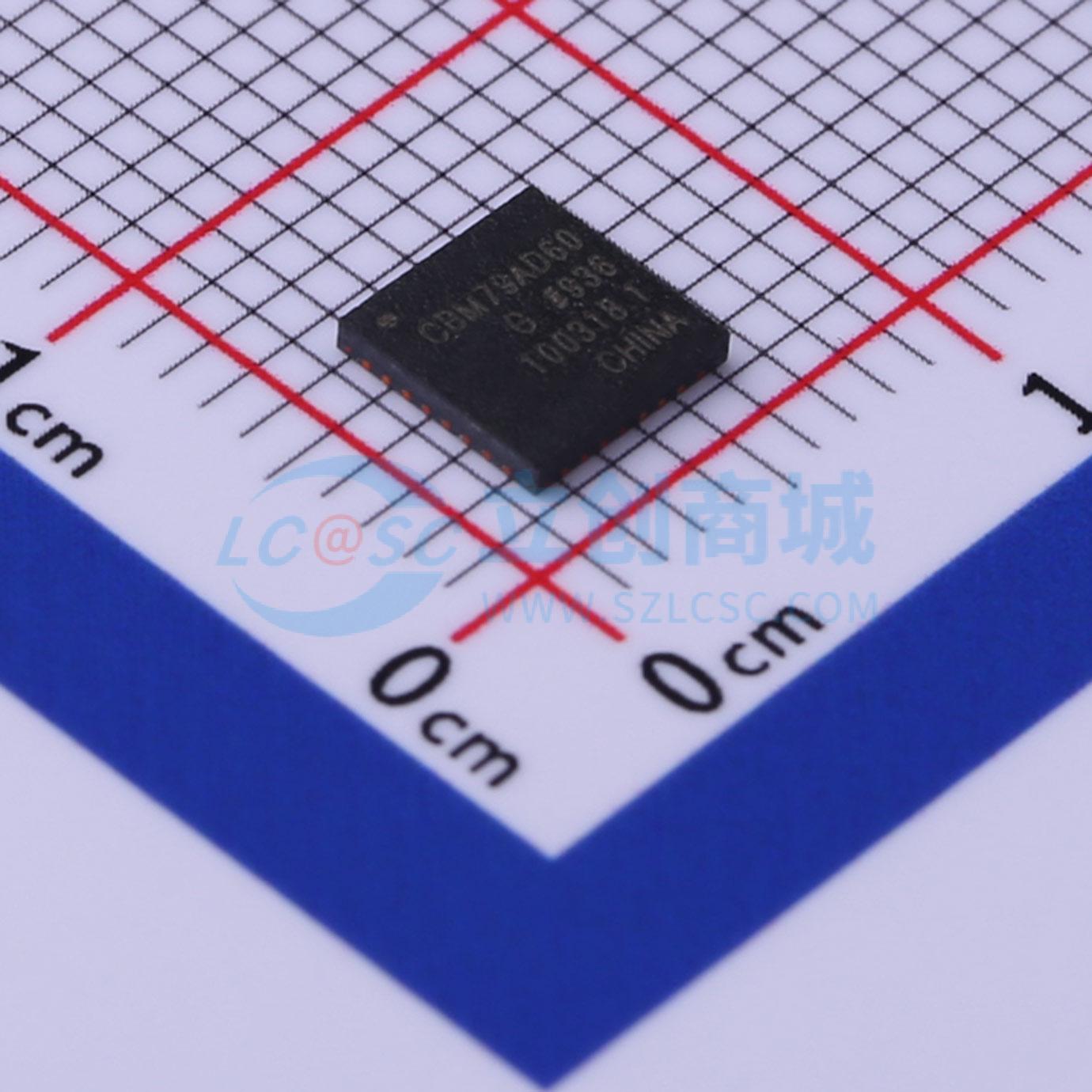

CBM79AD60G

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 18位、5MSPS逐次逼近型模数转换器，低功耗、高速，包括18位模数转换器核心、内部转换时钟产生电路、误差校正电路和通用串行。
品牌名称: Corebai(芯佰微)
商品型号: CBM79AD60G
商品编号: C476444
商品封装: QFN-32-EP(5x5)
包装方式: 托盘
商品毛重: 0.06克(g)

商品参数

商品概述

该型A/D转换器是一款18位、5MSPS逐次逼近型模数转换器，其包括低功耗、高速18位模数转换器核心、内部转换时钟产生电路、误差校正电路和通用串行接口。在转换控制信号（CNV）上升沿，器件采样输入端口IN+和IN-的电压差，该两端口之间的输入规定为0V到VREF之间反向的电压信号。器件所有转换结果通过串行高速LVDS接口输出。A/D转换器采用32引脚QFN32封装，器件推荐工作温度范围为 -40°C~+85°C。

商品特性

采样率：5MSps
18位分辨率，无失码交流和直流特性（典型值）
动态范围（DR）：96.5dB
信噪比（SNR）：95.5dB
无杂散动态范围（SFDR）：120dB
总谐波失真（THD）：-113dB
线性误差（INL）：±2.0LSB
微分误差（DNL）：±0.99LSB
低功耗：64.5mW
电源电压：1.8V/5.0V
差分模拟输入范围：允许±VREF（0V到+VREF内）任何输入范围，VREF最大值5V，典型值4.096V~5V
SAR结构：无流水线延迟
数字逻辑接口：1.8V
串行LVDS接口
工作温度范围：-40°C到+85°C
32引脚，塑料封装QFN32

应用领域

数字成像系统
数字X射线机
医学数字断层扫描
红外摄像头
核磁共振检查（MRI）梯度控制
高精度数据采集光谱分析

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(490个/托盘，最小起订量 1 个)

个

起订量：1 个490个/托盘

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	模数转换芯片ADC
	分辨率	18位
	采样率	5MHz
	通道数	1
	工作电压	1.8V~5V

	属性	参数值
	接口类型	SPI
	差分输入	-
	积分非线性	2LSB
	工作温度	-40℃~+85℃
