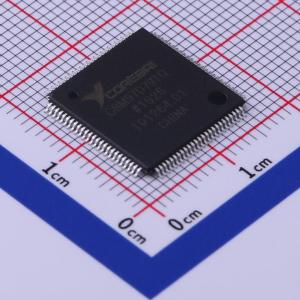

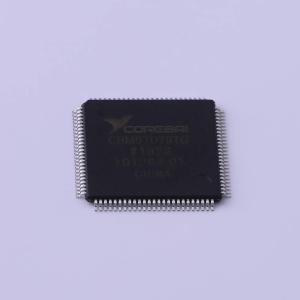

CBM97D79TQ

双通道16位高动态范围数模转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: CBM97D79TQ是一款双通道、16位、高动态范围数模转换器。该转换器可提供高达1GSPS采样速率；并可以产生最高达奈奎斯特频率的多载波。本产品具有针对直接变频传输应用进行优化的特性，这些特性包括：数字实/复调制以及增益与失调补偿等功能。
品牌名称: Corebai(芯佰微)
商品型号: CBM97D79TQ
商品编号: C476449
商品封装: TQFP-100-EP(14x14)
包装方式: 托盘
商品毛重: 0.67克(g)

商品参数

商品概述

CBM97D79TQ是一款双通道、16位、高动态范围数模转换器。该转换器可提供高达1GSPS采样速率；并可以产生最高达奈奎斯特频率的多载波。本产品具有针对直接变频传输应用进行优化的特性，这些特性包括：数字实/复调制以及增益与失调补偿等功能。产品中的DAC内核输出级经过优化，可以与主流的模拟正交调制器无缝接口。三线式接口允许对许多内部参数进行编程和回读。DAC内核满量程输出电流可以在10mA至30mA范围内进行编程调节。本产品采用先进的0.18μm CMOS工艺制造，采用1.8V/3.3V电源供电，总功耗为1.0W。 CBM97D79TQ从功能上可以划分为数字滤波器单元、DAC内核单元、时钟（包含内部锁相环）单元、辅助DAC、多芯片同步单元等。数字部分对输入的信号进行数字内插和数字域实调制、复调制功能；DAC内核对数字信号进行数字到模拟的转换；SPI对整个芯片进行配置；时钟单元为整个电路提供高质量的时钟、四个辅助DAC用于通道增益和失调校正、多芯片同步单元负责多个芯片间的同步功能。

商品特性

低功耗(全部工作条件下)：1.0W@1GSPS、600mW@500MSPS
单载波WCDMA的ACLR：80dBc@80MHz中频
可调模拟输出：8.7mA - 31.7mA(R₁ = 25Ω - 50Ω)
新颖的2×、4×、8×插值器/粗调、复数调制器可以将载波放在DAC带宽中的任何位置
辅助DAC可控制外部VGA及失调
多芯片同步接口
高性能、低噪声锁相环时钟倍频器
数字反sinc滤波器100引脚TQFP100封装

应用领域

无线基础设施：W - CDMA、GSM、CDMA2000、TD - SCDMA、WiMax、LTE
数字高/低中频合成
内部数字上变频功能
发射分集宽带通信：LMDS、MMDS、点对点通信

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	数模转换芯片DAC
	分辨率	16位
	通道数	2
	接口类型	SPI
	工作电压	1.8V~3.3V
	输出类型	-

	属性	参数值
	积分非线性	10LSB
	工作温度	-40℃~+85℃
	上电复位	内置
	基准电压源	外置
	基准电压源温漂	250ppm/℃
