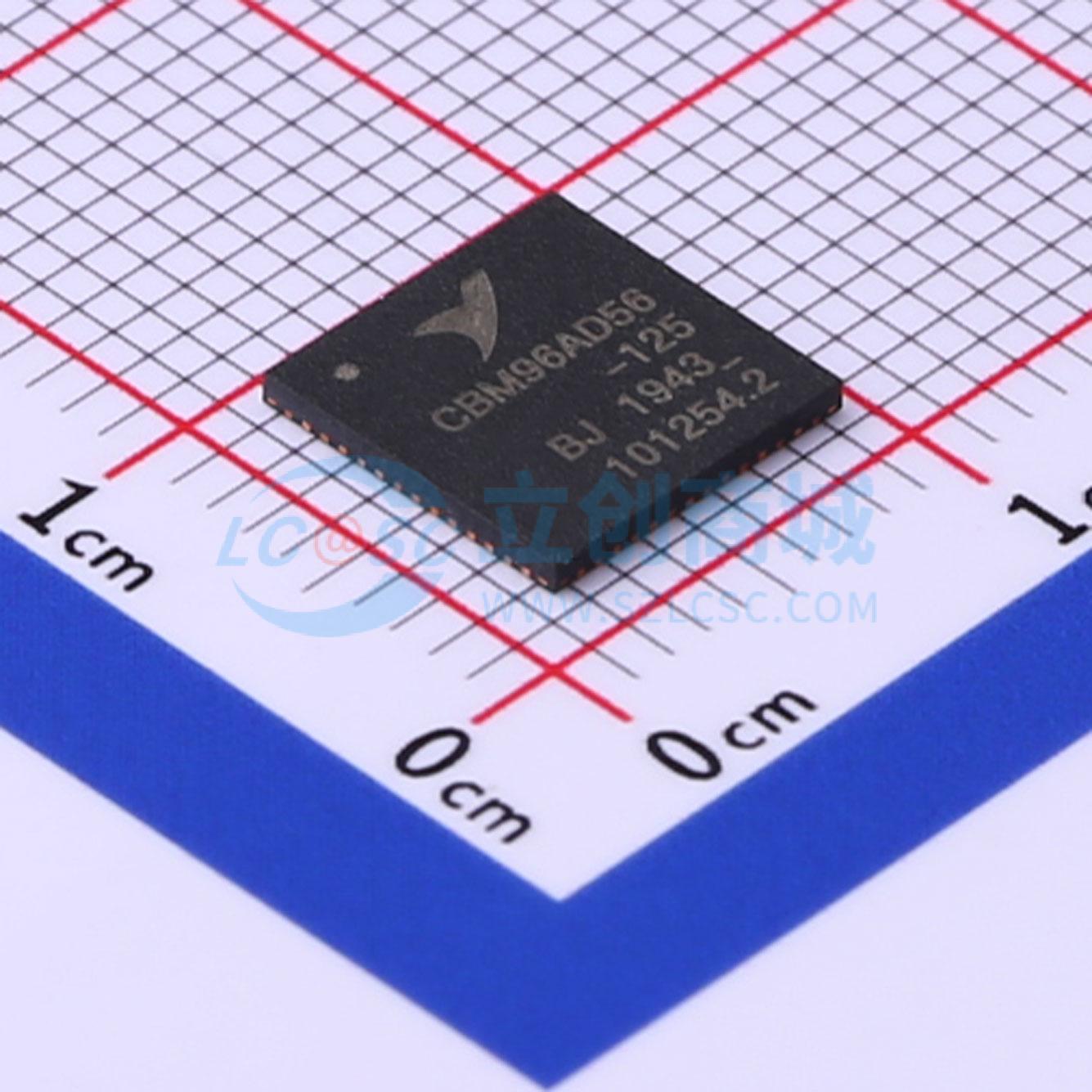

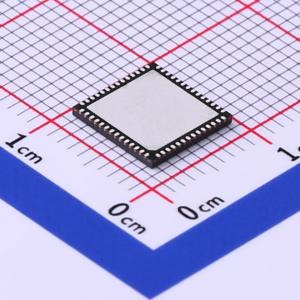

CBM96AD56-125

一款4通道、16位、125 MSPS模数转换器(ADC)，内置片内采样保持电路，专门针对低成本、低功耗、小尺寸和易用性而设计。该产品的转换速率最高可达125 MSPS，具有杰出的动态性能与低功耗特性，适合比较重视小封装尺寸的应用。采用1.8 V单电源供电以及LVPECL/CMOS/LVDS兼容型采样速率时钟信号,充分发挥其工作性能。无需外部基准电压源或驱动器件即可满足许多应用需求。它还支持独立关断各通道；禁用所有通道时，典型功耗低于14 mW。内置多种功能特性,可灵活配置使用。采用符合RoHS标准的56引脚无磁性LFCSP封装。额定温度范围为 -40°C至 +85°C工业温度范围。采用8 mm×8 mm小型封装，内置4个ADC。片内锁相环(PLL)允许用户提供单个ADC采样时钟，对应JESD204B数据速率时钟由PLL乘以该ADC采样时钟产生。可配置的JESD204B输出模块支持每通道最高6.4 Gbps的采样速率，JESD204B输出模块支持1/2/4通道配置。低功耗：双通道、125 MSPS时每通道功耗为195 mW。SPI控制提供丰富灵活的特性，可满足各种特定系统的需求。

• 信噪比（SNR）: 79dBFS (9.7MHz, VREF=1.4V)
• 低功耗：125MHz模式每通道功耗≤195mW
• 信噪比（SNR）：77dBFs (9.7MHz, VREF=1.0V)
• 微分非线性（DNL）：±0.6LSB
• 无杂散动态范围（SFDR）：85dBc(至奈奎斯特频率，VREF=1.4V)
• 积分非线性（INL）：±5.0LSB
• 无杂散动态范围（SFDR）：91dBc(至奈奎斯特频率，VREF=1.0V)
• 串行端口控制
• 全芯片、独立通道省电模式（Power Down）
• 内建、用户自定义测试模式
• JESD204B Subclass1编码，串行数字输出
• 多芯片同步和时钟分频功能
• 模拟输入范围（可调）：2.0 Vp-p/2.8 Vp-p
• 待机模式
• 1.8V电源供电
• 650MHz全功率模拟输入带宽

• 高速成像
• 无线电接收机
• 便携式测量设备
• 医疗成像
