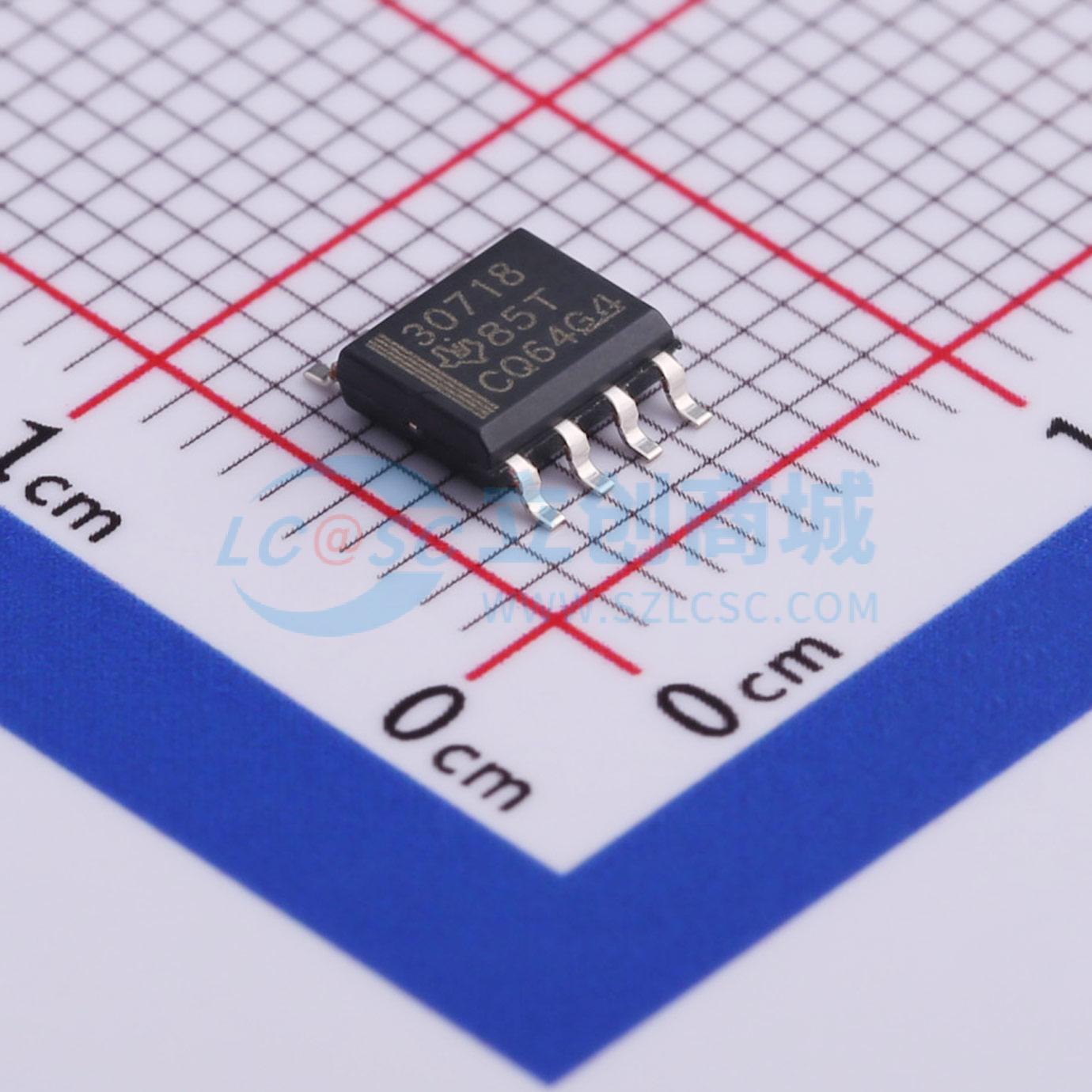

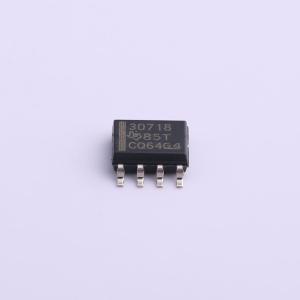

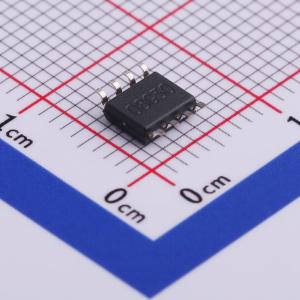

温馨提醒：图片仅供参考，商品以实物为准

TPS3307-18DR

三处理器监控器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: TPS3307 三路处理器电压监控器
品牌名称: TI(德州仪器)
商品型号: TPS3307-18DR
商品编号: C475488
商品封装: SOIC-8
包装方式: 编带
商品毛重: 0.102克(g)

商品参数

商品概述

TPS3307系列是微功耗电源电压监控器，主要面向需要多个电源电压的DSP和基于处理器的系统设计，用于电路初始化。TPS3307-xx产品可监控三个独立的电源电压，可选配置为3.3V/1.8V/可调、3.3V/2.5V/可调或3.3V/5V/可调，可调检测输入可监控任何大于1.25V的电源电压。上电时，当电源电压VDD高于1.1V时，复位信号被置位，之后电源电压监控器持续监控检测输入，只要检测输入低于阈值电压，就保持复位信号有效。内置计时器将复位输出返回无效状态（高电平）的时间延迟，延迟时间为200ms，延迟从所有检测输入都上升到阈值电压以上后开始计时。当任意检测输入的电压下降到阈值电压以下时，复位输出会再次变为有效（低电平）。该系列器件集成手动复位输入MR，MR为低电平会使复位变为有效。除低电平有效复位输出外，还包含高电平有效复位输出。器件提供8引脚MSOP和标准8引脚SO两种封装，工作温度范围为-40℃到+85℃。TPS3307Y芯片正确组装后，特性与TPS3307相近，可在掺杂铝键合垫上进行热压或超声键合，可使用导电环氧或金硅预制件安装；芯片厚度典型值为10密耳，键合垫最小尺寸为4×4密耳，最高温度为150℃，公差为±10%，所有尺寸单位为密耳。实际检测电压需要根据应用要求通过外部电阻分压器进行调整，要保证阈值电压的稳定性，可在电源引脚附近放置一个0.1μF的陶瓷旁路电容。

商品特性

为DSP和基于处理器的系统提供三重监控电路
内置上电复位发生器，固定延迟时间200ms，无需外部电容
内置温度补偿电压基准
最大电源电流为±40μA
电源电压范围为2V~6V
VDD≥1.1V时即可输出确定的复位信号
提供MSOP-8和SO-8两种封装
可调检测输入可监控高于1.25V的任意电源电压
内置延迟计时器保证系统正确复位
集成手动复位输入
同时提供低电平有效和高电平有效两种复位输出
工作温度范围为-40℃~+85℃

应用领域

搭载DSP、微控制器或微处理器的系统
工业设备
可编程控制装置
汽车系统
便携式/电池供电设备
智能仪器
无线通信系统
笔记本/台式计算机

	属性	参数值
	商品目录	监控和复位芯片
	芯片类型	电压监控器
	输出类型	开漏；推挽
	工作电压	2V~6V
	复位有效电平	低电平有效
	阈值电压	1.68V；2.93V

	属性	参数值
	受监控电压数	3
	复位超时	200ms
	工作温度	-40℃~+85℃@(TA)
	功能特性	手动复位输入
	静态电流(Iq)	40uA
