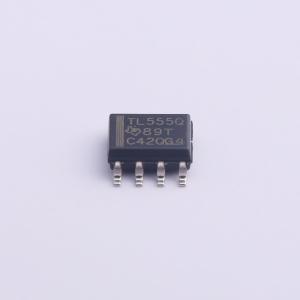

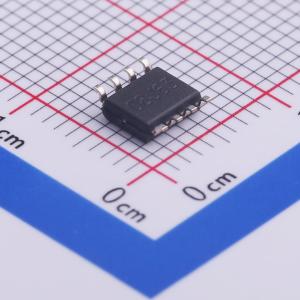

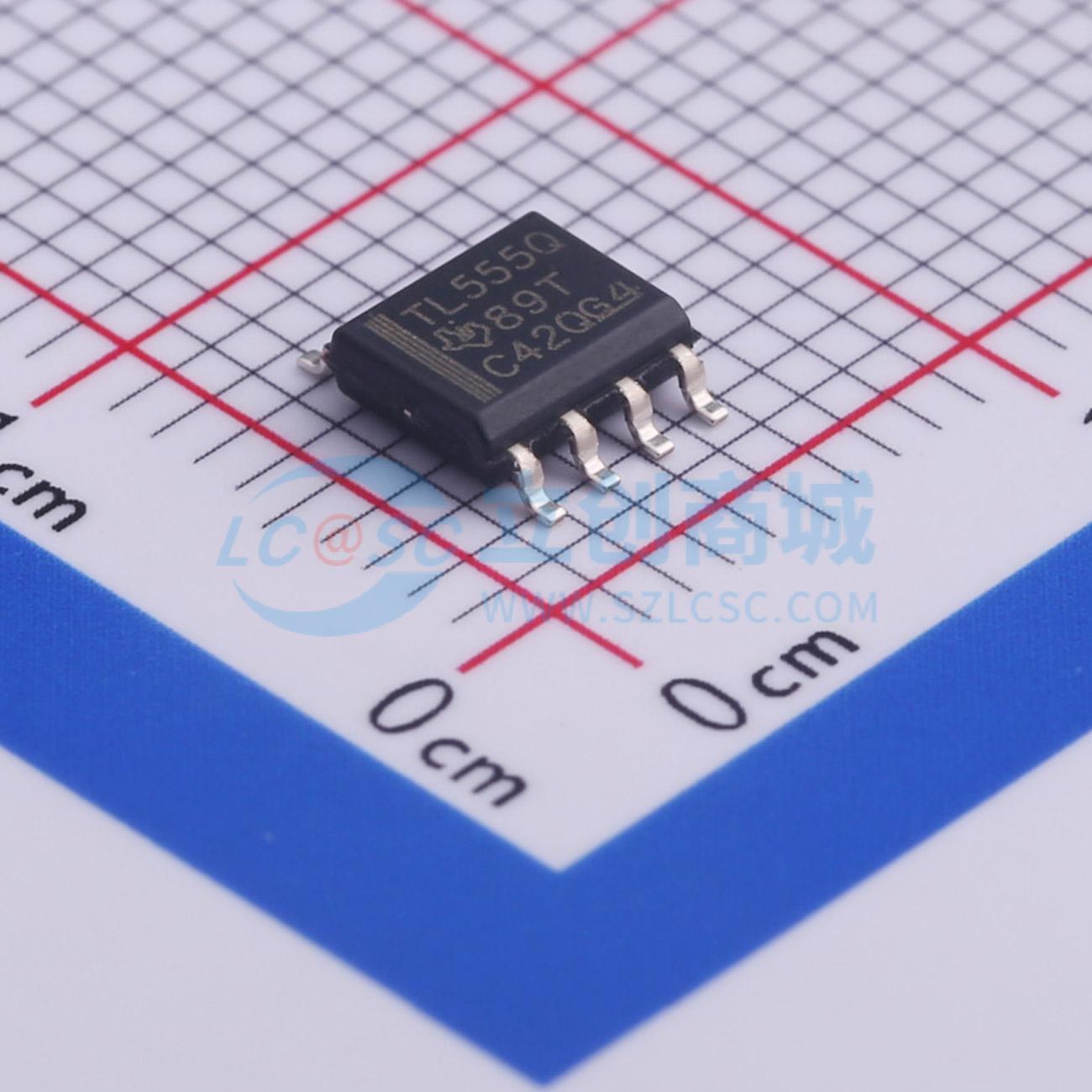

温馨提醒：图片仅供参考，商品以实物为准
TLC555QDR
LinCMOS定时器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- TLC555 2.1MHz、250μA、低功耗计时器
- 品牌名称
- TI(德州仪器)
- 商品型号
- TLC555QDR
- 商品编号
- C475489
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.109克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 555定时器/计时器 | |
| 定时器数 | 1 | |
| 工作电压 | 5V~15V | |
| 输出电流 | - |
| 属性 | 参数值 | |
|---|---|---|
| 工作电流 | 170uA | |
| 工作温度 | -40℃~+125℃ | |
| 功能特性 | 占空比可调振荡；复位功能 |
商品概述
TLC555 是一种使用 TI LinCMOS 工艺制造的单片定时电路。该定时器与 CMOS、TTL 和 MOS 逻辑完全兼容，并可在高达2 MHz 的频率下工作。由于其高输入阻抗，该器件支持比 NE555 或 LM555 更小的定时电容。因此，可以实现更精确的时间延迟和振荡。在整个电源电压范围内，功耗都很低。
与 NE555 一样，TLC555 的触发水平约为电源电压的三分之一，阈值水平约为电源电压的三分之二。这些水平可以通过控制电压端（CONT）进行改变。当触发输入（TRIG）低于触发水平时，触发器被置位并且输出变高。如果 TRIG 高于触发水平且阈值输入（THRES）高于阈值水平，则触发器复位且输出为低。复位输入（RESET）可以覆盖所有其他输入，并可用于启动新的定时周期。如果 RESET 为低，则触发器复位且输出为低。每当输出为低时，在放电端（DISCH）和 GND 之间提供一个低阻抗路径。所有未使用的输入必须连接到适当的逻辑电平，以防止误触发。
商品特性
- 极低功耗：典型值为1毫瓦（VDD=5 V时）
- 可工作于无稳态模式
- CMOS输出可实现轨到轨摆动
- 高输出电流能力
- 吸收电流：典型值100毫安
- 提供电流：典型值10毫安
- 输出与CMOS、TTL和MOS完全兼容
- 低电源电流减少了输出转换期间的尖峰
- 单电源供电，电压范围2 V至15 V
- 功能上可与NE555互换；引脚排列相同
- ESD保护超过2000 V，符合MIL-STD 883C标准，方法3015.2
- 适用于Q-temp汽车级
- 适用于高可靠性汽车应用
- 支持配置控制和打印
- 符合汽车标准认证
应用领域
- 精确定时
- 脉冲生成
- 顺序定时
- 时间延迟生成
- 脉冲宽度调制
- 脉冲位置调制
- 线性斜坡发生器
