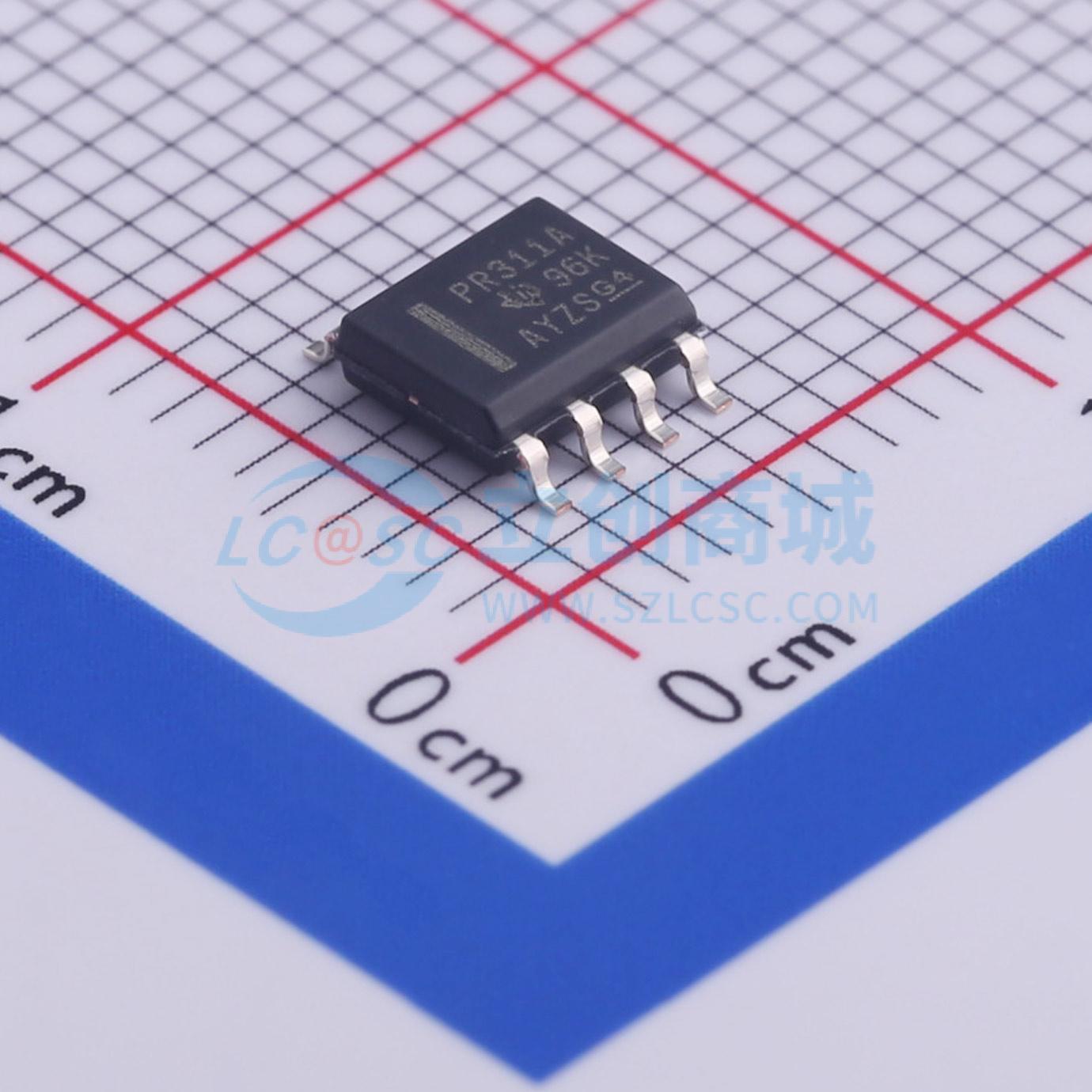

TCA4311ADR

TCA4311A 是一种支持热插拔的 I2C 总线缓冲器，可以在不停机的情况下将 I/O 卡插入背板，而不会破坏数据和时钟总线。控制电路可以防止在背板上出现停止命令或总线空闲且卡上没有总线竞争之前将背板与卡连接。当连接建立时，该设备提供双向缓冲，使背板和卡的电容保持隔离。在插入过程中，SDA 和 SCL 线预充电至 1V，以最小化对芯片寄生电容充电所需的电流。

当 I2C 总线空闲时，可以通过将 EN 引脚设置为低电平来将 TCA4311A 置于关断模式。当 EN 为高电平时，TCA4311A 恢复正常工作。它还包括一个开漏 READY 输出引脚，用于指示背板和卡侧已连接在一起。当 READY 为高电平时，SDAIN 和 SCLIN 连接到 SDAOUT 和 SCLOUT。当两侧断开连接时，READY 为低电平。

背板和卡都可以使用 2.7 V 到 5.5 V 的电源电压供电，对哪个电源电压更高没有限制。

TCA4311A 具有标准的开漏 I/O。I/O 上拉电阻的大小取决于系统，但缓冲器的每一侧都必须有一个上拉电阻。该设备设计用于与标准模式和快速模式 I2C 设备以及 SMBus 设备一起工作。标准模式 I2C 设备仅在通用 I2C 系统中指定 3 mA，其中标准模式设备和多个主设备是可能的。在某些条件下，可以使用高终端电流。

• 操作电源电压范围为 2.7 V 至 5.5 V
• 支持双向数据传输的 I2C 总线信号
• SDA 和 SCL 线路被缓冲，增加了扇出
• 所有 SDA 和 SCL 线路上的 1-V 预充电防止在从背板插入和移除活动板时数据损坏
• SDA 和 SCL 输入线路与输出隔离
• 支持标准模式和快速模式 I2C 设备
• 增强了抗噪能力
• 应用包括热插拔和总线扩展
• 低 ICC 芯片禁用时 <1 μA
• READY 开漏输出
• 支持时钟拉伸、仲裁和同步
• 断电高阻态 I2C 引脚
• 开漏 I2C 引脚
• 锁存性能超过每引脚 100 mA
• ESD 保护超过 JESD 22
• 8000-V 人体模型 (A114-A) 200-V 机器模型 (A115-A) 1000-V 充电器模型 (C101)

• 服务器
• 路由器（电信交换设备）
• 基站
• 工业自动化
