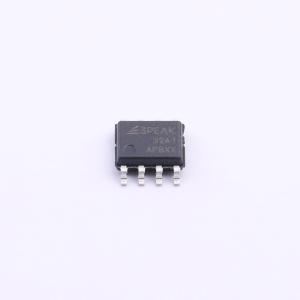

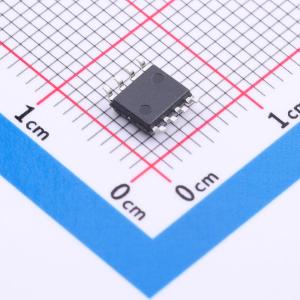

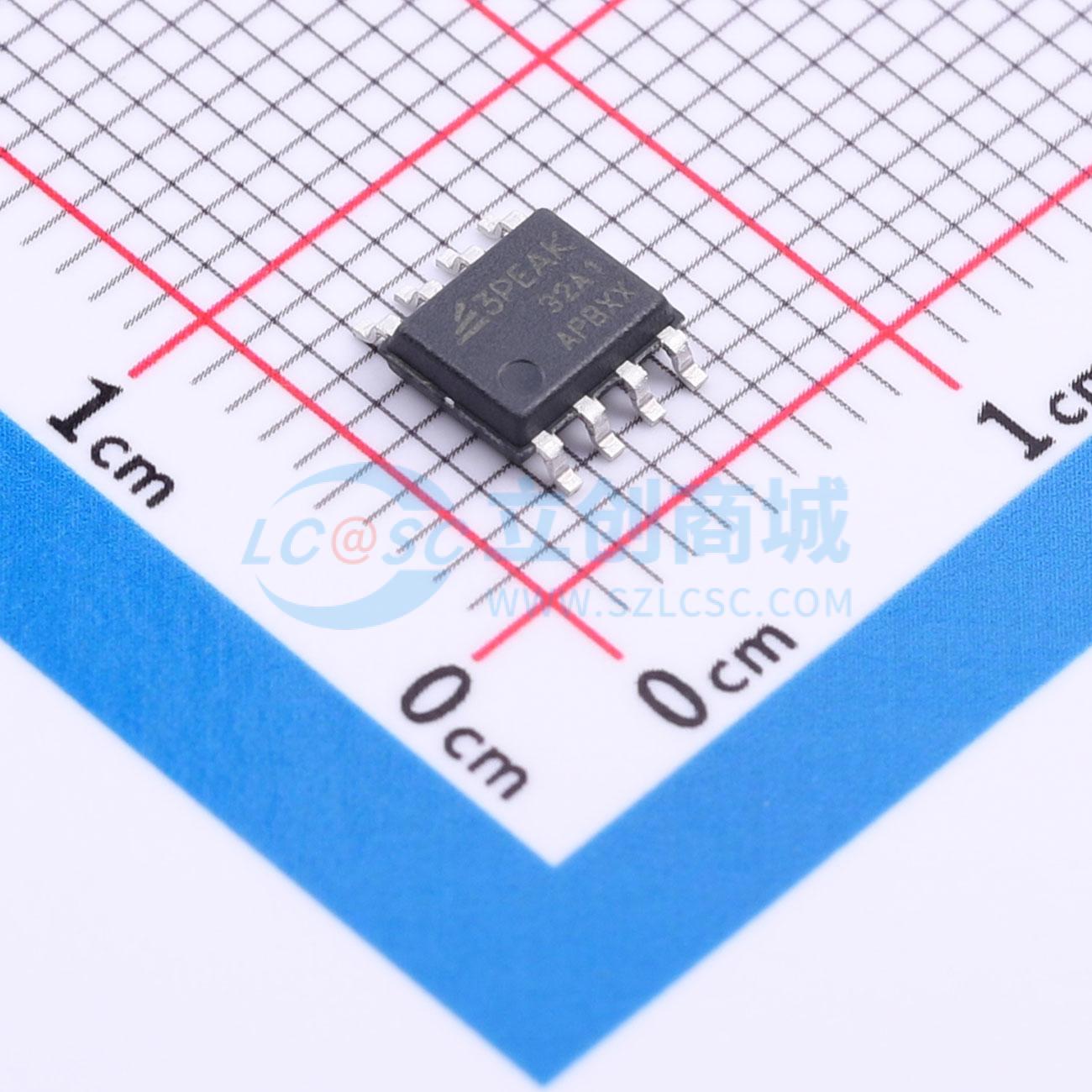

TPA132A1-SO1R-S
双向带PWM抑制功能的电流检测放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是一款电流检测放大器，输入共模电压范围非常宽，为 -4V 至 80V，小信号带宽为 1 MHz。增强的 PWM 抑制功能使该放大器适用于螺线管和电机应用。该器件具有高精度的 Vos 和增益误差规格，非常适合与高精度 ADC 进行小信号调理接口。固定增益可选：20V/V、50V/V、100V/V、200V/V 和 500V/V
- 品牌名称
- 3PEAK(思瑞浦)
- 商品型号
- TPA132A1-SO1R-S
- 商品编号
- C45341909
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.17克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电流感应放大器 | |
| 放大器数 | - | |
| 共模电压 | -4V~80V | |
| 增益 | 20V/V | |
| 带宽(-3db) | 1MHz | |
| 输入偏置电流(Ib) | 1uA | |
| 输入失调电压(Vos) | 20uV | |
| 工作温度 | -40℃~+125℃ | |
| 差分电压 | ±10V |
| 属性 | 参数值 | |
|---|---|---|
| 单电源电压 | 3V~5.5V | |
| 双电源电压(Vee~Vcc) | - | |
| 静态电流(Iq) | 2.5mA | |
| 输出电流 | - | |
| 输入失调电压温漂(Vos TC) | 0.5uV/℃ | |
| 压摆率(SR) | 11.5V/us | |
| 共模抑制比(CMRR) | 150dB | |
| 输入电压噪声密度(eN) | 80nV/√Hz@1kHz | |
| 功能特性 | 双向检测；输入滤波器；高边检测；低边检测；零漂移/自动稳零 |
商品概述
TPA132是一款电流检测放大器，其输入共模电压范围非常宽，为-4V至80V，小信号带宽为1MHz。增强型PWM抑制功能使其适用于螺线管和电机应用。该器件具有高精度的失调电压和增益误差规格，使其成为与高精度ADC接口进行小信号调理的理想选择。提供固定增益选项：20V/V、50V/V、100V/V、200V/V和500V/V。该器件在-40°C至+125°C的整个温度范围内提供突破性性能。器件提供SOP8和TSSOP8封装。包括电机和螺线管在内的许多系统采用PWM信号进行调制或控制。然而，这些PWM信号会产生快速的共模电压瞬变，在高压和地电位之间振荡。这可能会对电流测量电路构成挑战，因为它可能导致不希望的输出电压波动。为了解决这个问题，该器件集成了先进的PWM抑制功能。此功能可最大程度地减少共模电压瞬变的影响，并确保输出电压稳定可靠。
商品特性
- 增强型PWM抑制
- 宽共模电压范围
- 工作电压：-4V至80V
- 耐受电压：-10V至85V
- 电源电压：3.0V至5.5V
- 出色的共模抑制比
- 直流共模抑制比：150dB
- 50kHz交流共模抑制比：115dB
- 精度和零漂移性能
- 电压失调：最大100μV（-40°C至125°C）
- 增益误差：最大0.3%（-40°C至125°C）
- 带宽：1MHz（适用于A1、A2、A3、A4版本）
- 压摆率：11.5V/µs（适用于A1、A2、A3、A4版本）
- 出色的启动和断电响应
- 电压输出的增益选项
- TPA132A1：20V/V
- TPA132A2：50V/V
- TPA132A3：100V/V
- TPA132A4：200V/V
- TPA132A5：500V/V
- 工作温度范围：-40°C至125°C
应用领域
- 电机控制
- 电流检测
- 螺线管和阀门控制
- 电源管理
