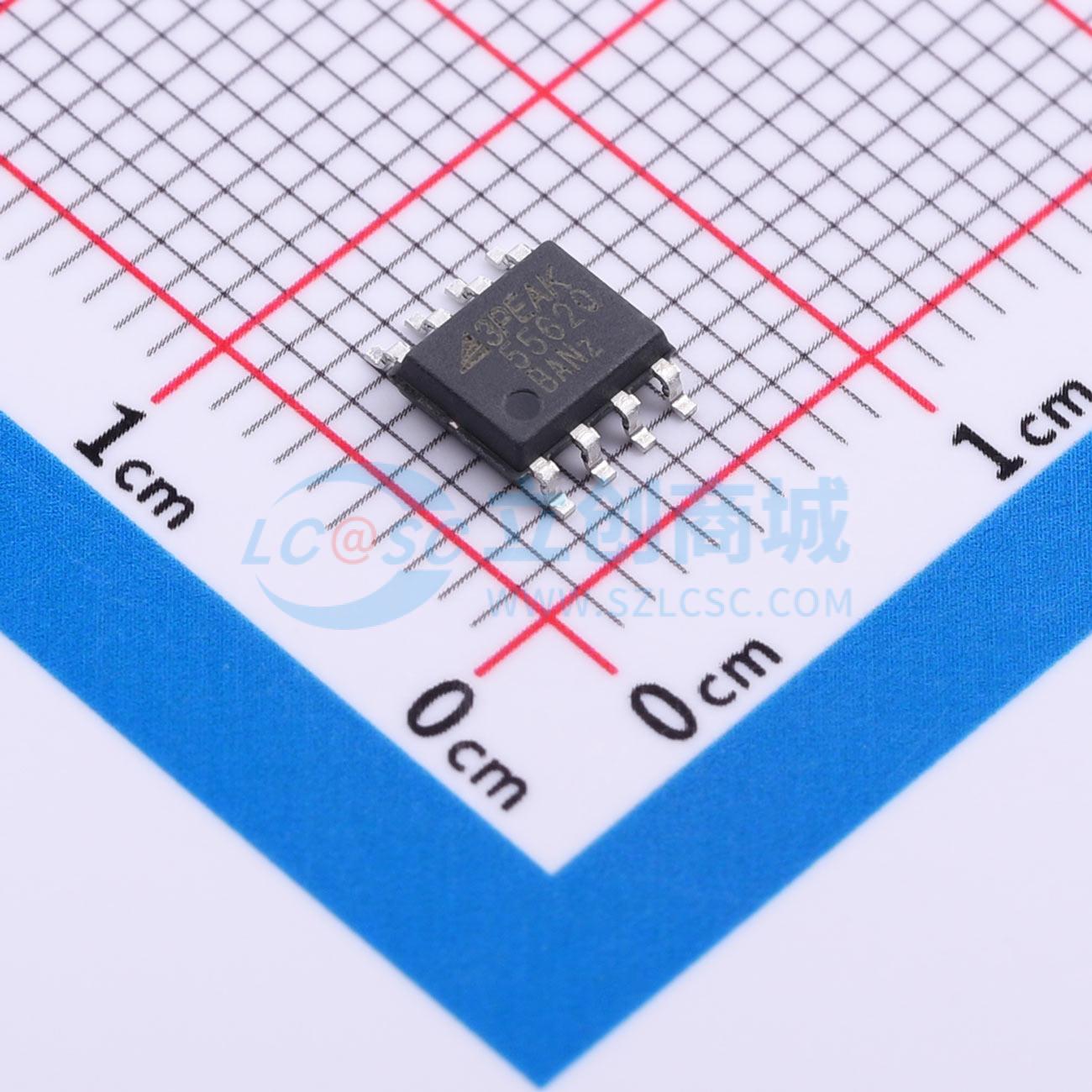

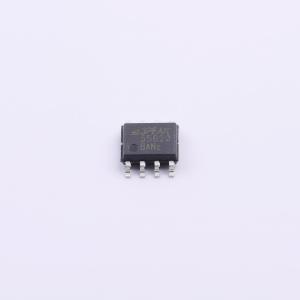

温馨提醒：图片仅供参考，商品以实物为准
TPA5562Q-SO1R-S
5-V零漂移运算放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 单路和双路运算放大器，在工作温度范围内，通过零漂移技术实现极低失调电压。在 -40℃ 至 125℃ 的温度范围内，器件的失调电压最大为 ±45μV。该器件提供轨到轨输入和输出，具有出色的交流性能，带宽为 3.5 MHz，压摆率为 4.7 V/μs，每个放大器的静态电流为 0.5 mA。该器件可用于高精度和高速信号条件。
- 品牌名称
- 3PEAK(思瑞浦)
- 商品型号
- TPA5562Q-SO1R-S
- 商品编号
- C45341915
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.265克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 精密运放 | |
| 放大器数 | 2 | |
| 单电源电压 | 2.7V~5.5V | |
| 输入失调电压(Vos) | 45uV | |
| 输入失调电压温漂(Vos TC) | 10nV/℃ | |
| 增益带宽积(GBW) | 3.5MHz | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 压摆率(SR) | 4.7V/us |
| 属性 | 参数值 | |
|---|---|---|
| 共模抑制比(CMRR) | 140dB | |
| 输入电压噪声密度(eN) | 12nV/√Hz@1kHz | |
| 输入偏置电流(Ib) | 200pA | |
| 静态电流(Iq) | 500uA | |
| 输出电流 | 60mA | |
| 输入失调电流(Ios) | 100pA | |
| 工作温度 | -40℃~+125℃ | |
| 功能特性 | 零漂移/自动稳零 |
商品概述
TPA5561Q和TPA5562Q器件是单通道和双通道运算放大器。这些器件通过零漂移技术，在工作温度范围内具有极低的偏移电压。该器件的偏移电压在-40°C到125°C的温度范围内最大为±45 μV。TPA5561Q和TPA5562Q器件提供轨到轨输入和输出。这些器件具有出色的交流性能，带宽为3.5 MHz，压摆率为4.7 V/μs，同时每个放大器仅消耗0.5 mA的静态电流。该器件可用于高精度和高速信号调理应用。
商品特性
- 供电电压：2.7 V 到 5.5 V
- 偏移电压：在-40°C到125°C温度范围内最大±45 μV
- 偏移电压漂移：0.01 μV/°C
- 轨到轨输入和输出
- 带宽：3.5 MHz
- 压摆率：4.7 V/μs
- 低噪声：在1 kHz时为12 nV/√Hz
- 符合AEC-Q100汽车应用标准，等级1：环境工作温度范围-40°C到125°C
应用领域
- 车载充电器
- 电机控制
- 汽车电流测量
