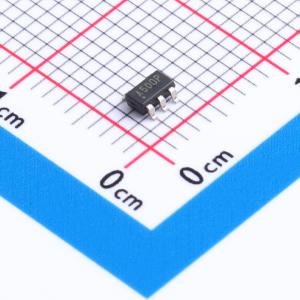

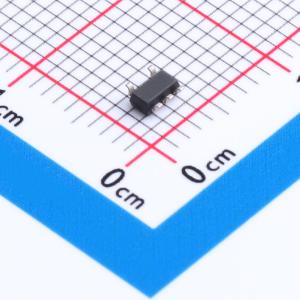

温馨提醒：图片仅供参考，商品以实物为准
TPA5571Q-S5TR-S
5V零漂移、RRIO、15MHz精密运算放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是最新的零漂移放大器，具有最大150 μV的低失调电压、低噪声和稳定的高频响应。采用专有和专利设计技术，可实现出色的交流性能，带宽为15 MHz，压摆率为5 V/μs，失真低，每个放大器的静态电流为1 mA。输入共模电压扩展到电源轨，输出摆幅为轨到轨。该放大器可用作市售运算放大器的插件替代品，以提高性能。考虑到低待机功耗的要求，TPA5571NQ具有关断功能，关断电流仅为7.5 μA。
- 品牌名称
- 3PEAK(思瑞浦)
- 商品型号
- TPA5571Q-S5TR-S
- 商品编号
- C45341916
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.19克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 1 | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 增益带宽积(GBW) | 15MHz | |
| 输入失调电压(Vos) | 10uV | |
| 输入失调电压温漂(Vos TC) | 10nV/℃ | |
| 压摆率(SR) | 5V/us | |
| 输入偏置电流(Ib) | 200pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | 100pA | |
| 输入电压噪声密度(eN) | 10nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 144dB | |
| 静态电流(Iq) | 1mA | |
| 输出电流 | 160mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源电压 | 2.7V~5.5V | |
| 双电源电压(Vee~Vcc) | 1.35V~2.75V；-2.75V~-1.35V |
商品概述
TPA5571Q 和 TPA5572Q 是最新的零漂移放大器，具有最大150 μV的低失调电压、低噪声和稳定的高频响应。它采用专有和获得专利的设计技术，在每放大器仅消耗1 mA静态电流的情况下，实现了出色的交流性能，包括15 MHz带宽、5 V/μs压摆率和低失真。输入共模电压范围延伸至电源轨，输出可轨到轨摆动。该放大器可用作市售运算放大器的直接替换品以提升性能。考虑到低待机功耗的要求，TPA5571NQ型号具备关断功能，其关断电流仅为7.5 μA。
商品特性
- 电源电压：2.7 V 到 5.5 V 或双电源：±1.35 V 到 ±2.75 V
- 低失调电压：最大值 ±150 μV
- 零漂移：±0.01 μV/°C
- 轨到轨输入和输出
- 增益带宽积：15 MHz
- 压摆率：5 V/μs
- 低噪声：在 1 kHz 时为 10 nV/√Hz
- 通过 AEC-Q100 汽车应用认证，等级 1：工作温度 -40°C 到 125°C
应用领域
- 车载充电器
- 电机控制
- 汽车电流测量
