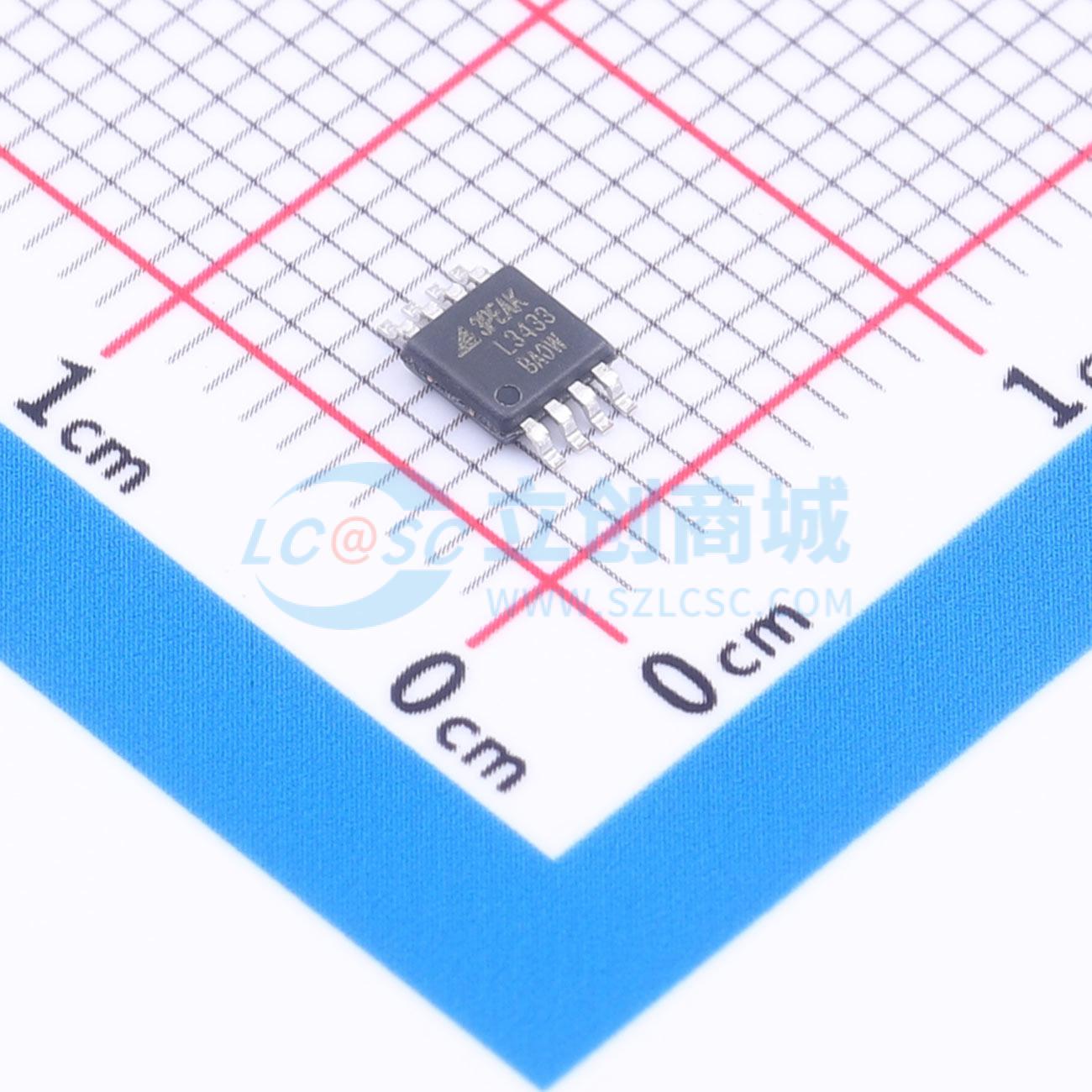

温馨提醒：图片仅供参考，商品以实物为准
TPL803433Q-EV1R-S
3.3V 42V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- 3PEAK(思瑞浦)
- 商品型号
- TPL803433Q-EV1R-S
- 商品编号
- C45341934
- 商品封装
- EMSOP-8
- 包装方式
- 编带
- 商品毛重
- 2.28克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出极性 | 正极 | |
| 工作电压 | 42V | |
| 输出电压 | 3.3V | |
| 电源纹波抑制比(PSRR) | 65dB@(1kHz) |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 3uA | |
| 功能特性 | 使能控制；工作状态指示；过流保护；热关断；输入欠压保护 | |
| 工作温度 | -40℃~+150℃ | |
| 输出类型 | 固定 |
商品概述
TPL8034Q系列支持3V至42V（最大瞬态电压45V）的工作电压范围。低至3V的工作电压使其在冷启动和启停条件下也能良好工作。该系列产品是静态电流低至3μA的超低静态电流低压差线性稳压器，最大输出电流能力为300mA。该系列集成了一个开漏输出的电源正常指示器，其延迟时间可通过外部电容调节。凭借上述特性，TPL8034Q产品成为为汽车系统中常开应用下的MCU、CAN/LIN收发器以及电池连接应用供电的理想解决方案。该系列提供固定的5V和3.3V输出电压选项。此外，TPL8034Q支持从1μF到200μF的宽范围输出电容，其等效串联电阻范围为0.001Ω至10Ω。该系列集成了过流保护和过热保护功能。TPL8034Q系列的工作环境温度范围为-40°C至+125°C。此外，该系列提供热增强型EMSOP8封装，以确保在显著功耗下也能持续运行。
商品特性
- 符合汽车应用认证：AEC-Q100 Grade 1，环境温度TA：-40°C至+125°C；结温TJ：-40°C至+150°C
- 输入电压：3V至42V
- 输出电压：固定5V和3.3V
- 在线性调整率、负载调整率和整个工作温度范围内，输出精度为±2%
- 低电流消耗：关断电流为400nA；典型静态电流为3μA
- 最大输出电流：300mA
- 低压差电压：在200mA负载电流下，最大值为720mV
- 集成电源正常指示器：可调电源正常延迟时间；开漏输出
- 在输出电容为1μF至200μF、等效串联电阻范围为0.001Ω至10Ω时保持稳定
- 集成保护：过流保护；过热保护
- 封装选项：EMSOP8
应用领域
- 汽车仪表盘和信息娱乐系统
- 汽车前照灯和内饰照明
- 汽车域控制器
- 汽车车身控制模块和车门控制器
