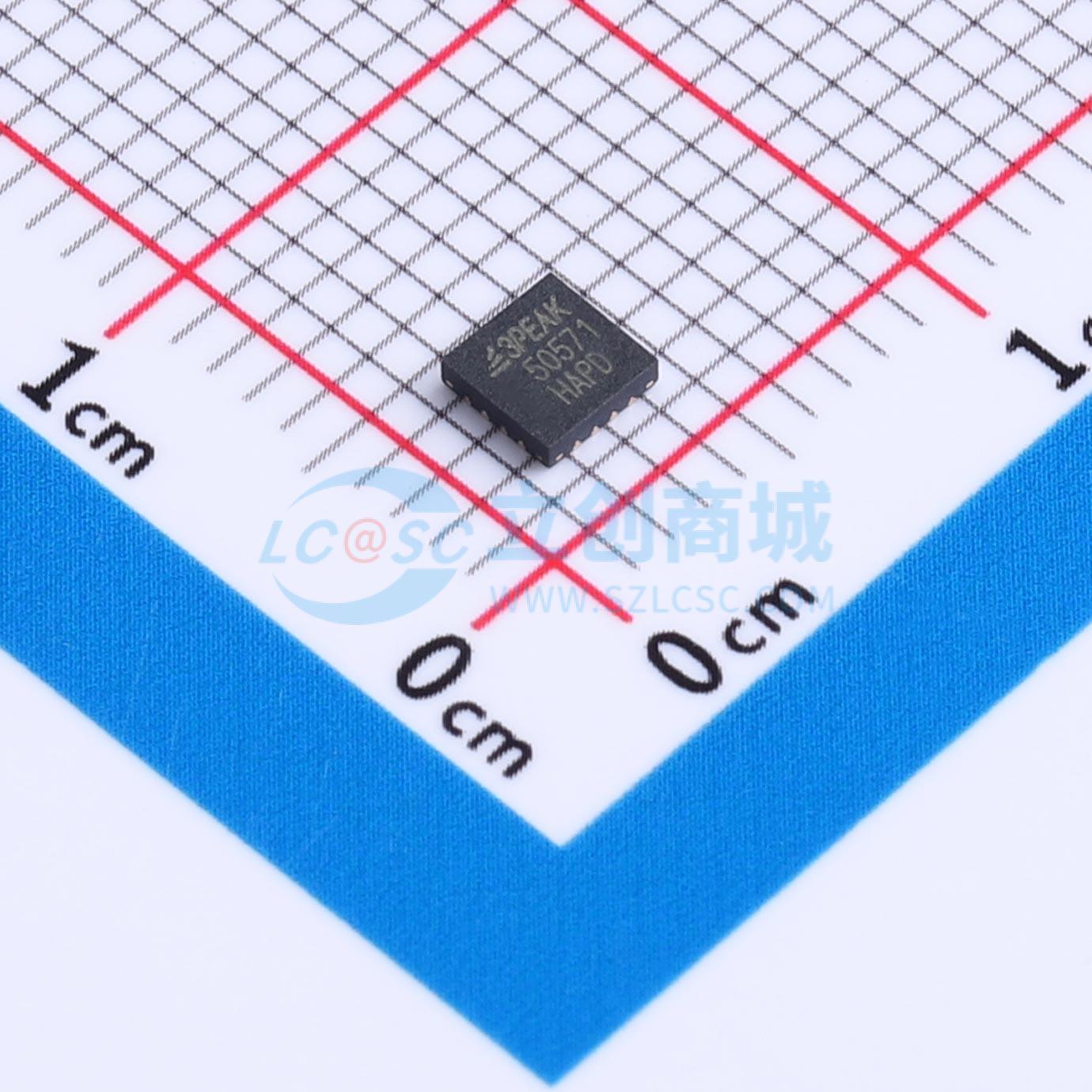

温馨提醒：图片仅供参考，商品以实物为准
TPQ50571Q-QFNR-S
2.2-MHz宽输入非同步升压/SEPIC/反激式转换器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- 3PEAK(思瑞浦)
- 商品型号
- TPQ50571Q-QFNR-S
- 商品编号
- C45341942
- 商品封装
- QFN-16(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.222克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 升压型；升降压型 | |
| 工作电压 | 2.9V~45V | |
| 输出电压 | 1.5V~45V | |
| 输出电流 | - | |
| 开关频率 | 100kHz~2.2MHz | |
| 工作温度 | -40℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 反激式；SEPIC；升压式 | |
| 静态电流(Iq) | 570uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 | |
| 功能特性 | 轻载高效模式；外部补偿；频率同步；逐波限流；可调软启动；EMI优化(抖频模式)；工作状态指示；打嗝限流 |
商品概述
TPQ5057xQ（包括TPQ5057Q和TPQ50571Q）是一款宽输入范围的非同步升压转换器，集成了一个48-V、7-A的功率开关。该器件可用于升压、SEPIC和反激式拓扑结构。TPQ5057xQ采用峰值电流控制方案。该器件可从最低2.9 V的电压启动。当VIN引脚由高于2.9 V的辅助电源电压供电时，功率级的供电电压可低至1.5 V。TPQ5057xQ集成了一个宽输入LDO，支持高达45 V的输入电压以应对汽车负载突降，并在VCC引脚输出5 V。开关频率可通过外部电阻设置，或在100 kHz至2.2 MHz范围内与外部时钟同步。2.2 MHz的开关频率可最大限度地减少AM频段干扰，并实现小型解决方案和快速瞬态响应。TPQ5057xQ支持使用外部VCC电源以提高效率。低工作电流和脉冲跳跃操作提高了轻载时的效率。该器件内置了逐周期电流限制、过压保护、打嗝模式过载保护和热关断等保护功能。其他特性包括低关断电流、可编程软启动、可编程输入欠压锁定、扩频和电源良好指示器。TPQ5057xQ采用QFN3x3-16封装。
商品特性
- 符合AEC-Q100汽车应用标准
- 等级1：工作环境温度-40℃ 至 +125℃
- 2.9-V 至 45-V 输入电源电压范围
- 当VIN > 2.9 V时，最小升压电源电压为1.5 V
- 低关断电流（典型值2.6 μA）
- 低工作电流（典型值570 μA）
- 可编程开关频率范围从100 kHz 至 2.2 MHz
- 39-mΩ RDSON功率开关
- 可选外部时钟同步
- ±1% 基准电压精度
- 电源良好指示器
- 可选打嗝模式短路保护
- 可选扩频以降低EMI
- 可编程输入电压欠压锁定
- 可调软启动时间
- 提供带可润湿侧翼的QFN3X3-16封装
应用领域
- 汽车启停应用
- 无需光耦的多路输出反激式转换器
- 汽车LED照明电源
- 通用升压、SEPIC、反激式应用
